Коленчатый вал, поршень и маховик — HITACHI EX50UR

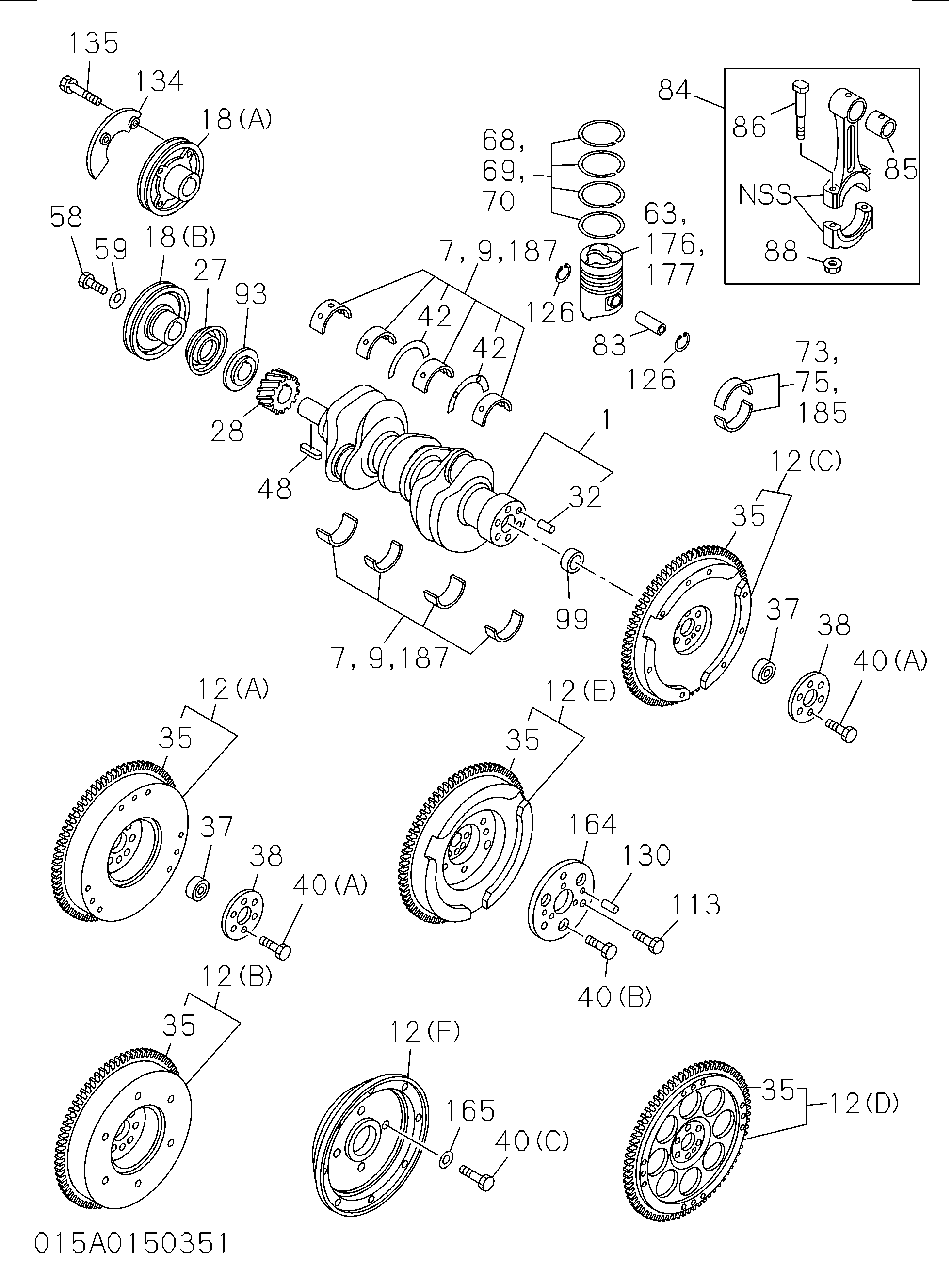

Заводская схема «Коленчатый вал, поршень и маховик» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 5123100095 | Коленчатый вал | 1 |
| 7 | 5115100100 | Металлический комплект коленчатый вал, стандарт | 1 |
| 9 | 5115400100 | Металлический комплект коленчатый вал, U/S=0.50 | 1 |
| 12(E) | 8943427430 | Маховик | 1 |
| 18(B) | 8944705521 | Шкив CR/вал | 1 |
| 27 | 9123736060 | Тхровер пыль | 1 |
| 28 | 5125210250 | Шестерня CR/вал | 1 |
| 32 | 9081512220 | Палец маховик | 1 |
| 35 | 9123330361 | Шестерня кольцо | 1 |
| 38 | 5123360020 | Шайба маховик | 1 |
| 40(A) | 5090000181 | Болт маховик | 6 |
| 42 | 8944535200 | Шайба упорный, CR/вал | 2 |
| 48 | 9080307430 | Шпонка воодруфф, CR/вал | 1 |
| 58 | 8943405970 | Болт CR/вал шкив | 1 |
| 63 | 5121112021 | Поршень | 3 |
| 68 | 5121210100 | Кольцо комплект поршень, стандарт | 3 |
| 69 | 5121240100 | Кольцо комплект поршень, O/S=0.50 | 3 |
| 70 | 5121260100 | Кольцо комплект поршень, O/S=1.00 | 3 |
| 73 | 8941422080 | Металлический комплект конн шток, стандарт | 3 |
| 75 | 5122740050 | Металлический комплект конн шток, U/S=0.50 | 3 |
| 83 | 5122110090 | Палец поршень | 3 |
| 84 | 5122300391 | Шток в сборе конн | 3 |
| 85 | 5122510050 | Втулка коннрод | 3 |
| 86 | 8944197291 | Болт коннрод | 6 |
| 86 | 5122350090 | Болт коннрод | 6 |
| 88 | 5094090160 | Гайка коннрод | 6 |
| 93 | 9123620390 | Тхровер масляный, CR/вал | 1 |
| 113 | 0500406140 | Болт адаптер крепление | 3 |
| 126 | 5095870010 | Кольцо стопорный, поршень палец | 6 |
| 130 | 9081605100 | Палец страигхт | 2 |
| 164 | 8943432131 | Адаптер маховик | 1 |
| 176 | 5121142021 | Поршень комплект O/S=0.5 | 3 |
| 177 | 5121162021 | Поршень комплект O/S=1.0 | 3 |
| 185 | 5122760050 | Металлический комплект конн шток, U/S=1.00 | 3 |
| 187 | 5115600100 | Металлический комплект коленчатый вал, U/S=1.00 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
