Рукоять 1.6M — HITACHI EX50UR

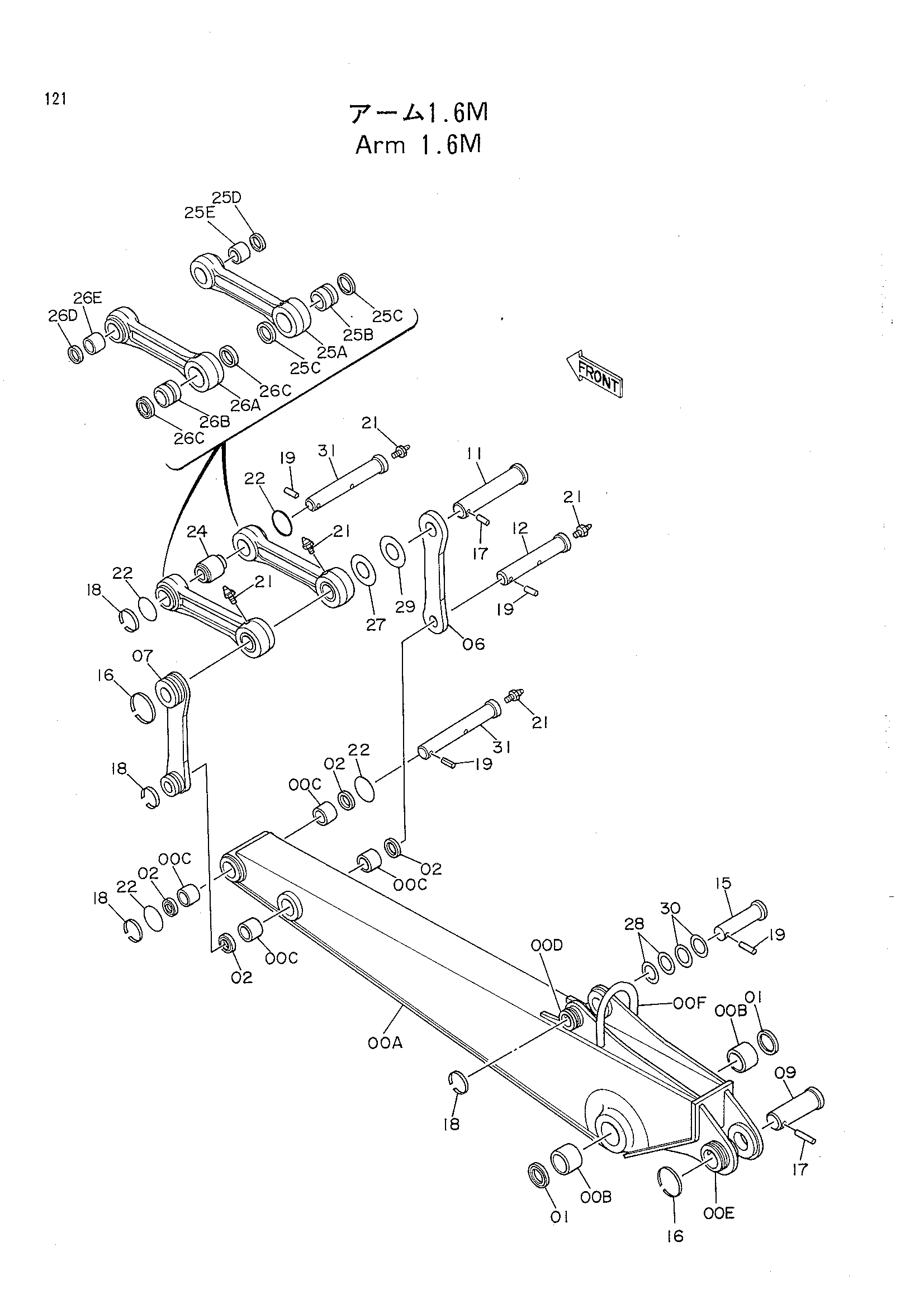

Заводская схема «Рукоять 1.6M» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 6010154 | Рукоять | 1 |
| 00A-F | 7021195 | Рукоять в сборе | 1 |
| 00B | 4245508 | Втулка | 2 |
| 00C | 4245509 | Втулка | 4 |
| 00D | 4244702 | Ограничитель | 1 |
| 00E | 4254803 | Ограничитель | 1 |
| 00F | 4265248 | Ограничитель | 1 |
| 01 | 4094086 | Пылезащитное уплотнение | 2 |
| 02 | 4244703 | Пылезащитное уплотнение | 4 |
| 06 | 3047519 | Тяга | 1 |
| 07 | 8045831 | Тяга | 1 |
| 09 | 3050405 | Палец | 1 |
| 11 | 3047512 | Палец | 1 |
| 12 | 3047517 | Палец | 1 |
| 15 | 4246972 | Палец | 1 |
| 16 | 4065688 | Кольцо | 2 |
| 17 | 4065689 | Палец | 2 |
| 18 | 4244709 замена: 4271155 | Кольцо | 4 |
| 18 | 4271155 | Кольцо | 4 |
| 19 | 4244708 | Палец | 4 |
| 21 | J75481 | Штуцер | 5 |
| 22 | 4247055 | Уплотнительное кольцо | 4 |
| 24 | 4246974 | Проставка | 1 |
| 25A | 3047506 | Тяга | 1 |
| 25A-E | 8045830 | Тяга в сборе (правый) | 1 |
| 25B | 4246970 | Втулка | 1 |
| 25C | 4246939 | Пылезащитное уплотнение | 2 |
| 25D | 4244703 | Пылезащитное уплотнение | 1 |
| 25E | 4244699 | Втулка | 1 |
| 26A | 3047507 | Тяга | 1 |
| 26A-E | 8045829 | Тяга в сборе (левый) | 1 |
| 26B | 4246970 | Втулка | 1 |
| 26C | 4246939 | Пылезащитное уплотнение | 2 |
| 26D | 4244703 | Пылезащитное уплотнение | 1 |
| 26E | 4244699 | Втулка | 1 |
| 27 | 4262939 | Регулировочная шайба | 1 |
| 28 | 4264675 | Проставка | 2 |
| 29 | 4262939 | Регулировочная шайба | 1 |
| 30 | 4264675 | Проставка | 2 |
| 31 | 3047521 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
