Пилотный трубопроводы (2-1) — HITACHI EX50UR

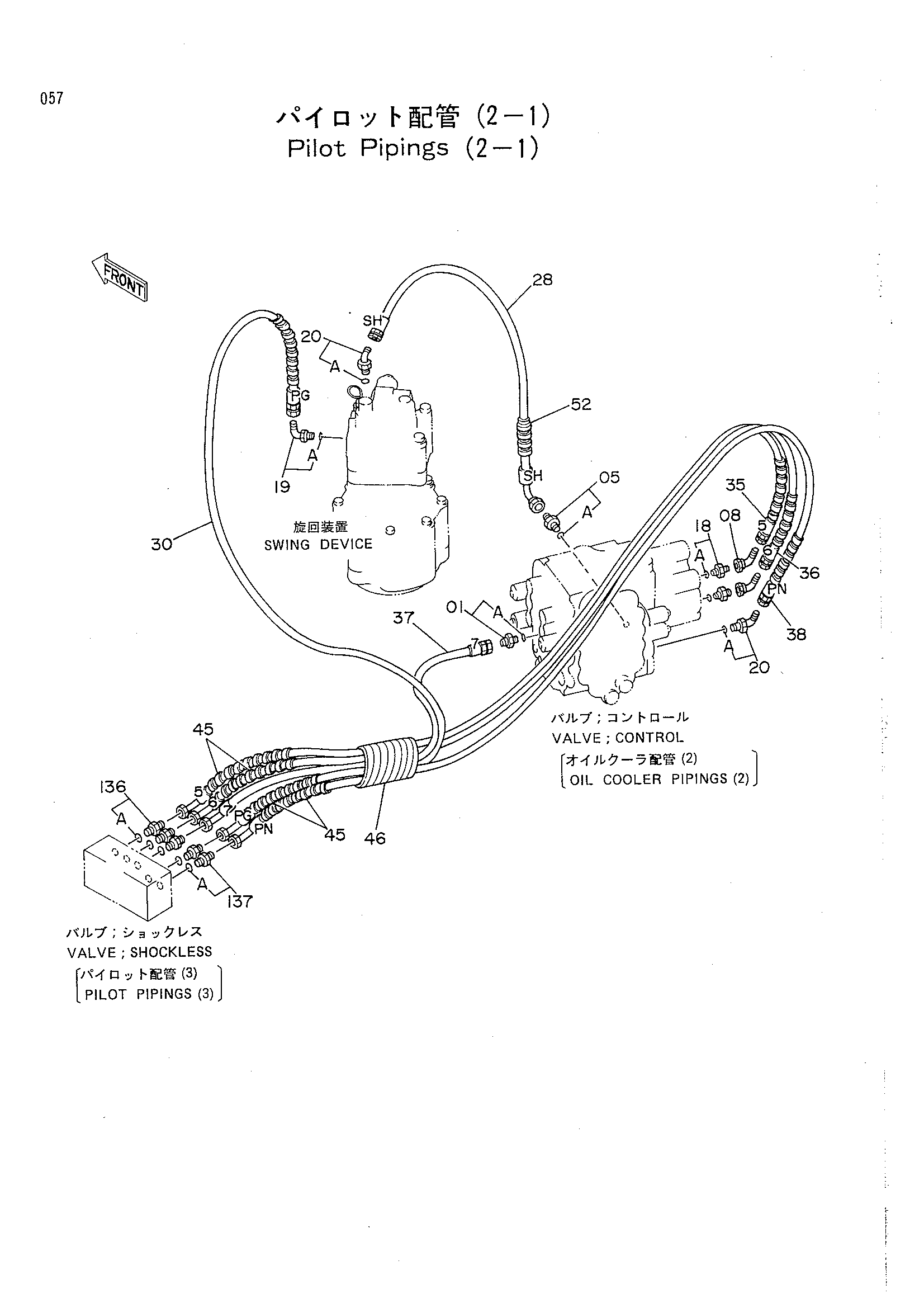

Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4200465 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4239976 | Унион S | 2 |
| 18 | 4202422 | Адаптер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4154670 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4193826 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4266841 | Нейлоновый шланг (SH) | 1 |
| 30 | 4258214 | Нейлоновый шланг (PG) | 1 |
| 35 | 4258219 | Нейлоновый шланг (5) | 1 |
| 36 | 4258220 | Нейлоновый шланг (6) | 1 |
| 37 | 4258221 | Нейлоновый шланг (7) | 1 |
| 38 | 4258215 | Нейлоновый шланг (PN) | 1 |
| 45 | 4133527 | Защитный кожух | 4 |
| 46 | 4044420 | Защитный кожух | 1 |
| 52 | 4267200 | Трубка | 1 |
| 136 | 4200466 | Адаптер | 3 |
| 136A | 4509180 | Уплотнительное кольцо | 1 |
| 137 | 4200465 | Адаптер | 2 |
| 137A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
