Масляный радиатор трубопроводы (1) — HITACHI EX50UR

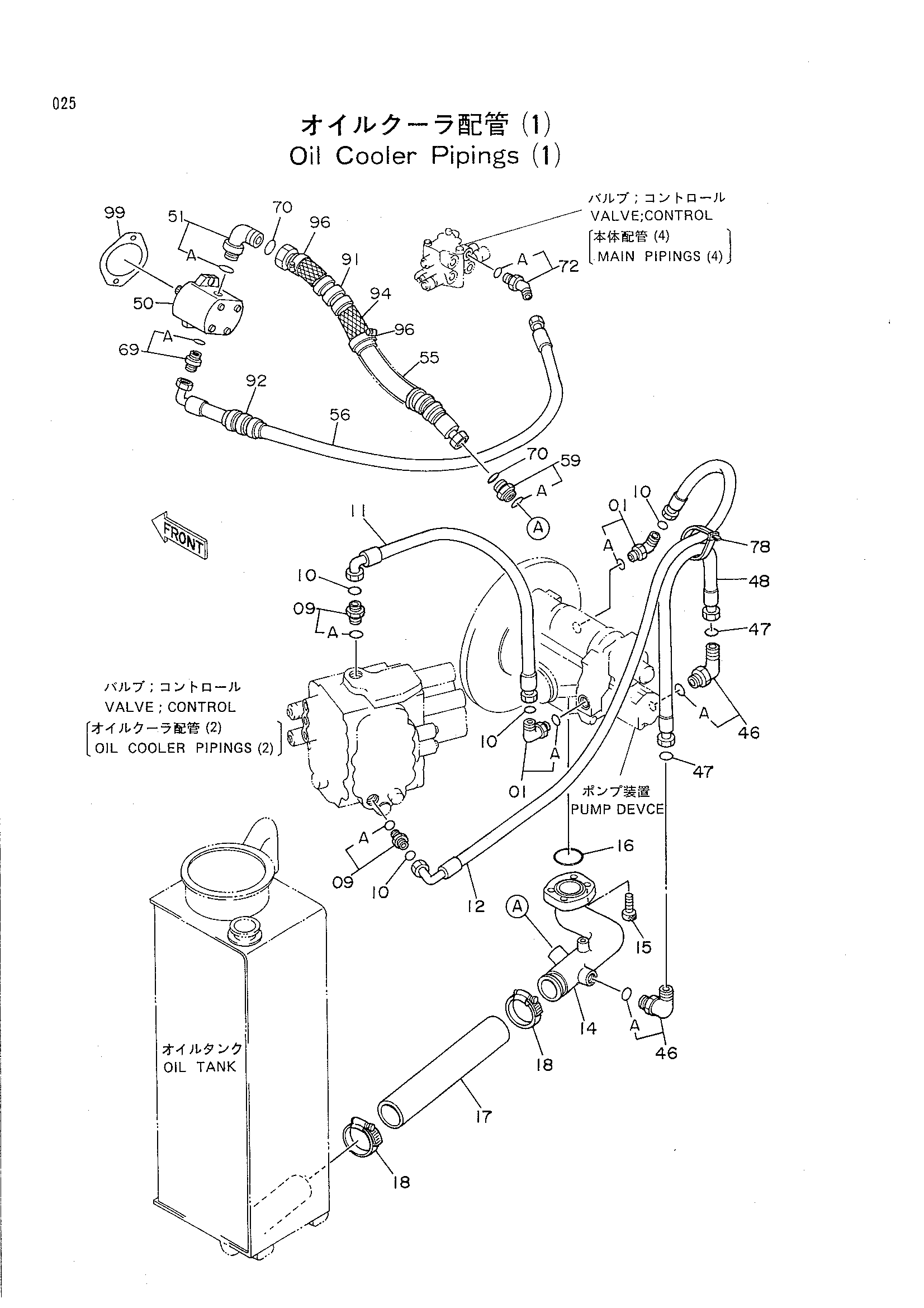

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200580 | Угловой штуцер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4188623 | Адаптер | 2 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4138938 | Уплотнительное кольцо | 4 |
| 11 | 4196290 | Шланг | 1 |
| 12 | 4197735 | Шланг | 1 |
| 14 | 7021308 | Всасывающая трубка | 1 |
| 15 | M341236 | Болт с внутренним шестигранником | 4 |
| 16 | A811060 | Уплотнительное кольцо | 1 |
| 17 | 4120293 | Резиновый шланг | 1 |
| 18 | 4504491 | Хомут шланга | 2 |
| 46 | 4157562 | Угловой штуцер | 2 |
| 46A | 4506424 | Уплотнительное кольцо | 1 |
| 47 | 4187308 | Уплотнительное кольцо | 2 |
| 48 | 4251921 | Шланг | 1 |
| 50 | 4248753 | Шестерённый насос | 1 |
| 51 | 4157562 | Угловой штуцер | 1 |
| 51A | 4506424 | Уплотнительное кольцо | 1 |
| 55 | 4251922 | Шланг | 1 |
| 56 | 4251946 | Шланг | 1 |
| 59 | 4189619 | Адаптер | 1 |
| 59A | 4506424 | Уплотнительное кольцо | 1 |
| 69 | 4200469 | Адаптер | 1 |
| 69A | 4506418 | Уплотнительное кольцо | 1 |
| 70 | 4187308 | Уплотнительное кольцо | 2 |
| 72 | 4190244 | Угловой штуцер | 1 |
| 72A | 4509180 | Уплотнительное кольцо | 1 |
| 78 | 4121859 | Ленточный зажим | 1 |
| 91 | 4264672 | Трубка | 1 |
| 92 | 4264671 | Трубка | 1 |
| 94 | 4265970 | Алгк | 1 |
| 96 | 4504367 | Хомут шланга | 2 |
| 99 | 4300483 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
