Камсхафт и клапан — HITACHI EX50UR

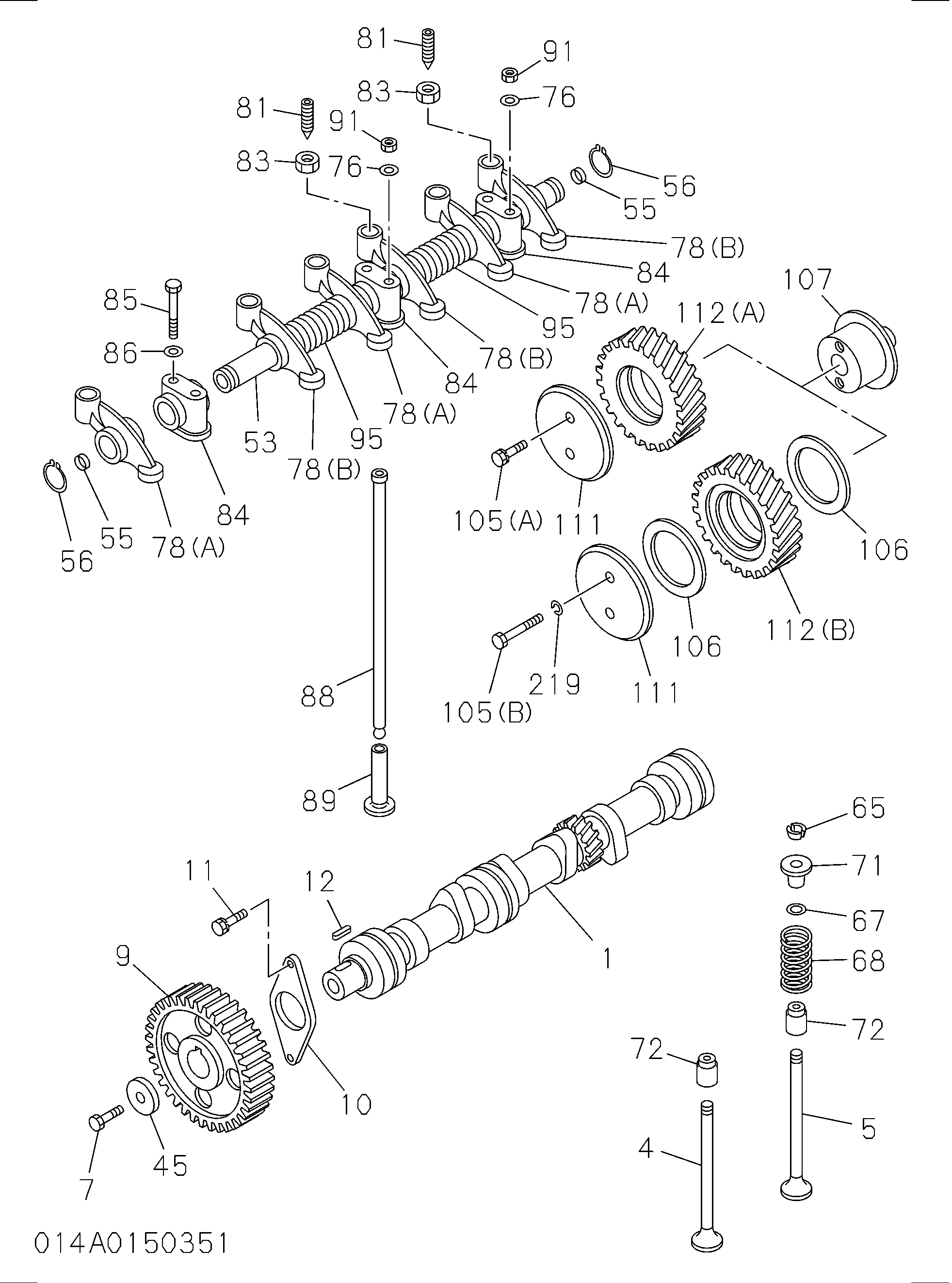

Заводская схема «Камсхафт и клапан» для HITACHI EX50UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	5125110222	Камсхафт	1
4	9125518021	Клапан INL	3
5	9125528011	Клапан EXH	3
7	5090000690	Болт CM/вал шестерня	1
9	9125221440	Шестерня CM/вал	1
10	9116810101	Пластина упорный	1
11	0500408160	Болт упорный пластина TO C/BL	2
12	9080007180	Шпонка кулачок шестерня комплект	1
45	5125190021	Шайба шестерня кулачок	1
53	9126211271	Вал коромысло рукоять	1
55	9126260050	Пробка коромысло вал концевой	2
56	9091800190	Кольцо стопорный, коромысло рукоять	2
65	5125650040	Втулка разрезной	12
67	9125590080	Кольцо сеалинг клапан	6
68	9125610370	Пружина клапан	6
71	5125630160	Сиденье SPR	6
72	5125690040	Уплотнение клапан направляющая	6
76	9091645080	Шайба PL, кронштейн	2
78(A)	9126113470	Рукоять коромысло	3
78(B)	9126113490	Рукоять коромысло	3
81	8941522830	Винт ADJ, коромысло рукоять	6
83	9091115080	Гайка ADJ винт, LK	6
84	9126280930	Кронштейн коромысло вал, интер	3
85	0108108500	Болт кронштейн	4
86	9091640080	Шайба коромысло рукоять крепление	4
88	5125750160	Шток пусх	6
89	9125718010	Таппет клапан	6
91	9091105080	Гайка коромысло вал	2
95	9099406070	Пружина коромысло вал	2
105(B)	9010658550	Болт холостой ход шестерня вал	2
106	5095030820	Шайба холостой ход шестерня вал	2
107	9125310241	Вал холостой ход шестерня	1
111	5125350051	Втулка упорный, холостой ход шестерня	1
112(B)	5125230231	Шестерня холостой ход	1
219	9091505080	Шайба LK, вал	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX50UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
