Основные гидролинии (2) — HITACHI EX50UNA

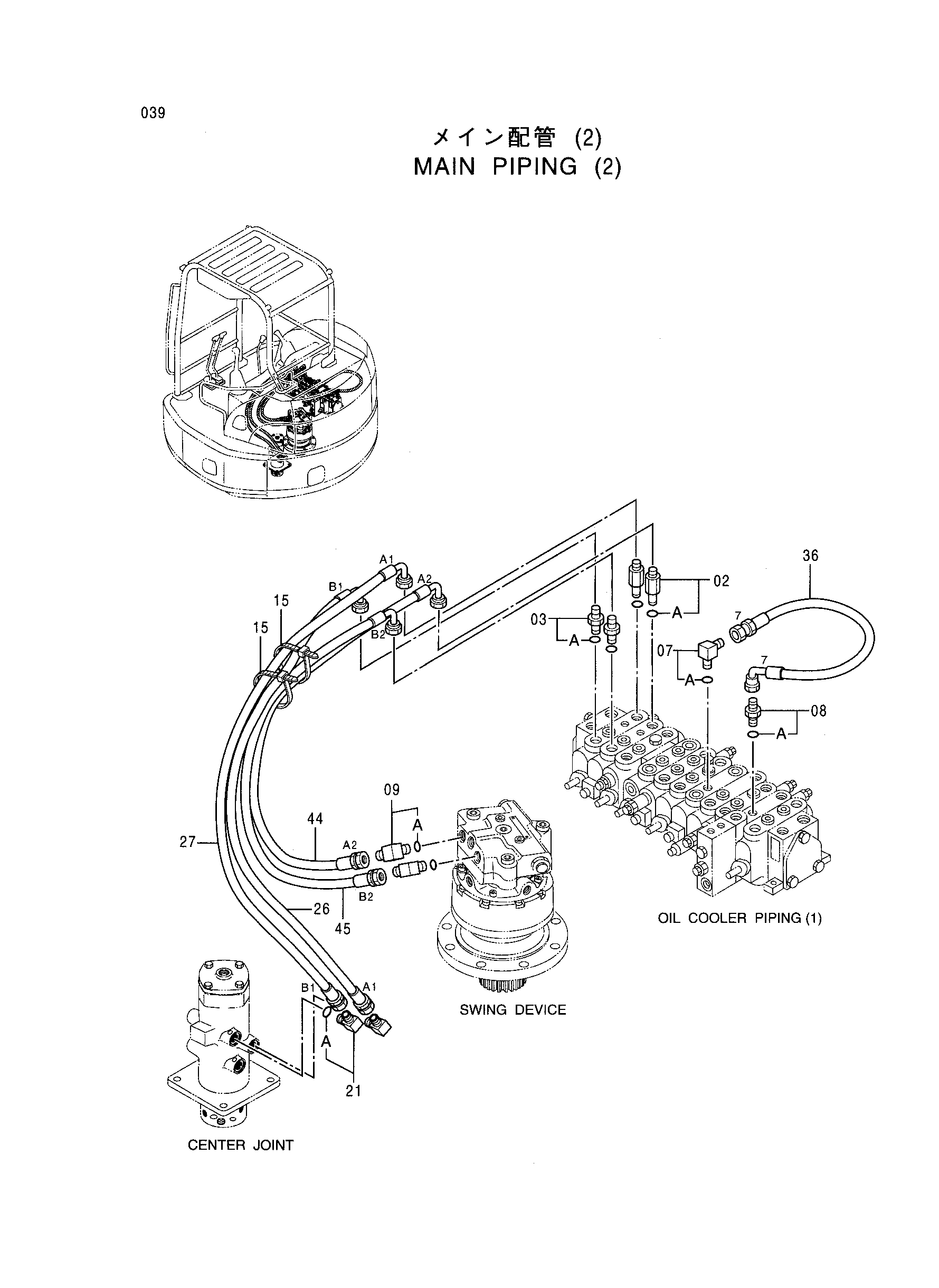

Заводская схема «Основные гидролинии (2)» для HITACHI EX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4368207 | Адаптер | 2 |
| 02A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4368204 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4037761 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4368210 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4037761 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4055312 | Ленточный зажим | 2 |
| 21 | 4037761 | Угловой штуцер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4426442 | Шланг | 1 |
| 27 | 4426443 | Шланг | 1 |
| 36 | 4426448 | Шланг | 1 |
| 44 | 4426465 | Шланг | 1 |
| 45 | 4426466 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
