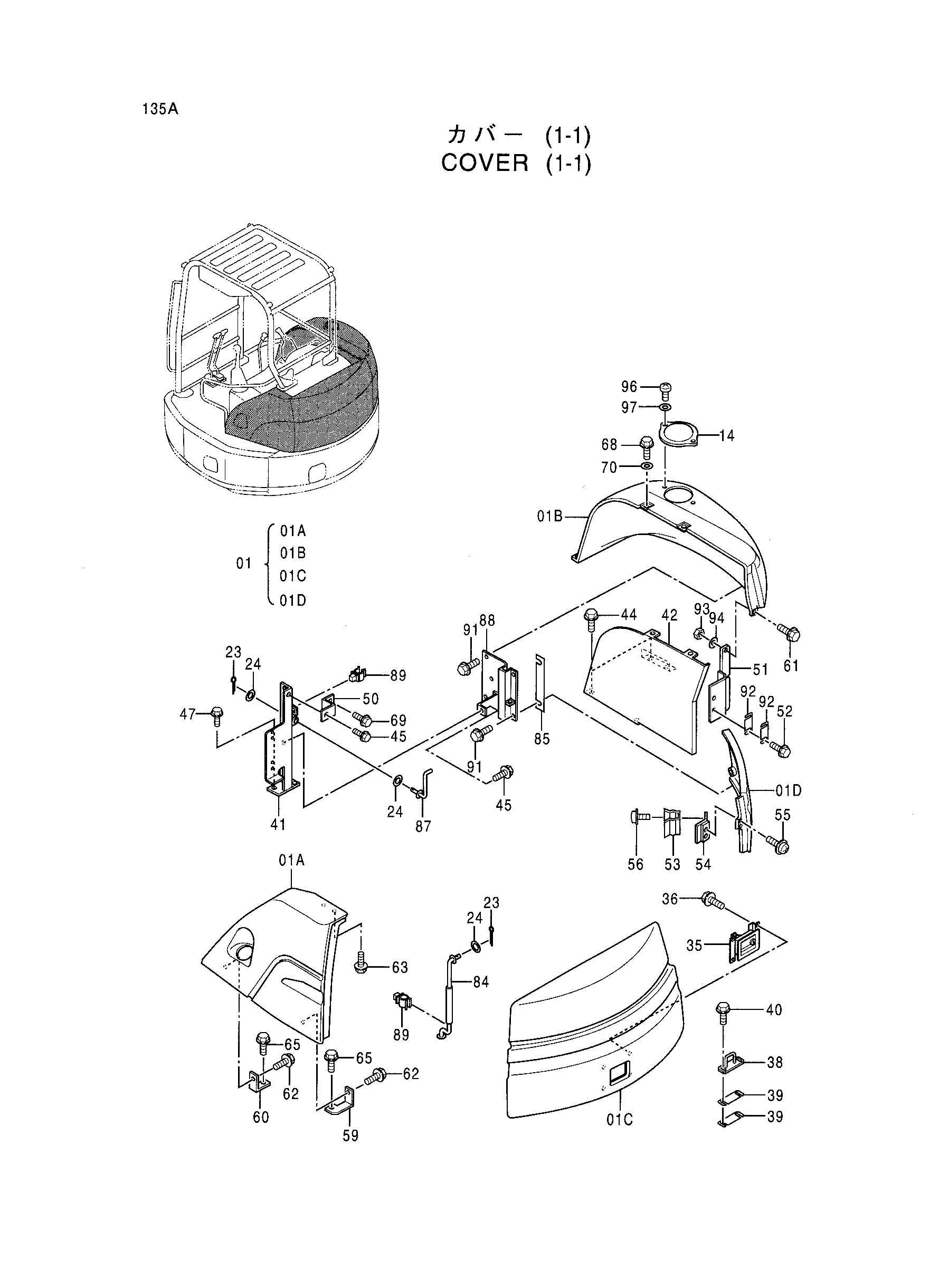

Облицовка (1-1) — HITACHI EX50UNA

Заводская схема «Облицовка (1-1)» для HITACHI EX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4409102	Крышка в сборе	1
01A	4409104	Крышка	1
01B	4407442	Крышка	1
01C	4404165	Крышка	1
01D	4404166	Крышка	1
01	4434689	Крышка в сборе	1
01A	4434690	Крышка	1
01B	4434691	Крышка	1
01C	4434692	Крышка	1
01D	4434693	Крышка	1
01	4421841	Крышка в сборе	1
01A	4421843	Крышка	1
01B	4404179	Крышка	1
01C	4404180	Крышка	1
01D	4404181	Крышка	1
14	4407449	Крышка	1
23	A762016	Шплинт	2
24	J253108	Плоская шайба	3
35	4393983	Раткх	1
36	J090614	Болт с шайбой	4
38	8059499	Защёлка	1
39	4347798	Регулировочная шайба 1.2	2
40	J051030	Болт с шайбой	2
41	8078449	Кронштейн	1
42	7035761	Кронштейн	1
44	J090820	Болт с шайбой	4
45	J090825	Болт с шайбой	2
47	J051025	Болт с шайбой	2
50	9751395	Кронштейн	1
51	8070545	Защёлка	1
52	J090816	Болт с шайбой	2
53	4394379	Держатель	1
54	9749136	Пластина	1
55	J680620	Винт с шайбой	2
56	J670306	Винт с шайбой	2
59	4393556	Кронштейн	1
60	4393557	Кронштейн	1
61	J090620	Болт с шайбой	1
62	J090818	Болт с шайбой	2
63	J090835	Болт с шайбой	2
65	J090825	Болт с шайбой	2
68	J080830	Болт с шайбой	2
69	J090818	Болт с шайбой	2
70	4346037	Шайба	2
84	8080897	Стойка	1
85	4393204	Регулировочная шайба	1
87	9749730	Стойка	1
88	4409997	Петля	1
89	4399244	Держатель	2
91	J090818	Болт с шайбой	5
92	4408881	Регулировочная шайба 1.0	2
93	J231106	Гайка	1
94	J253106	Плоская шайба	1
96	4373779	Винт	2
97	J254006	Шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
