Топливный бак — HITACHI EX50UNA

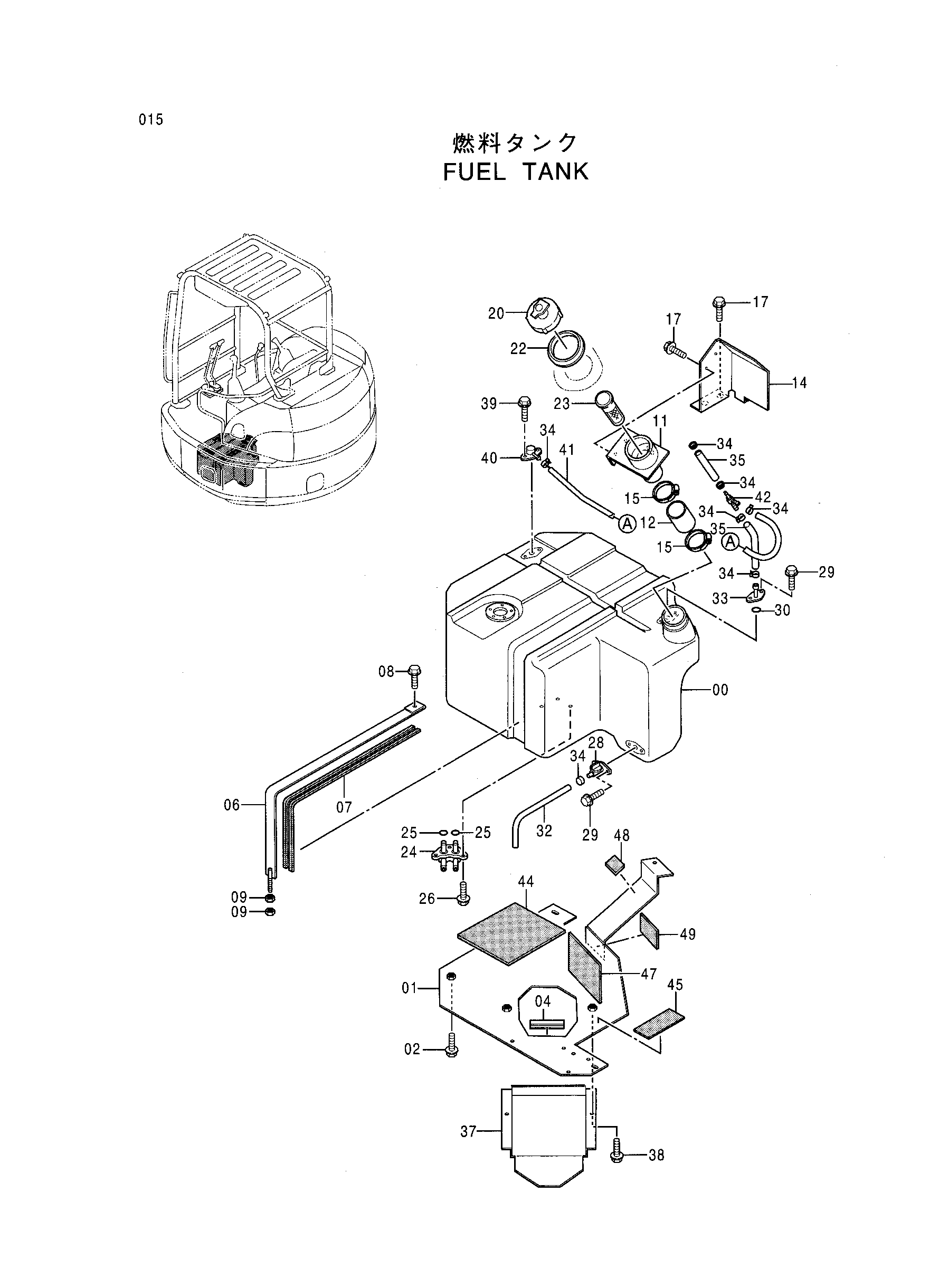

Заводская схема «Топливный бак» для HITACHI EX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4409060 | Топливный бак | 1 |
| 01 | 7033714 | Кронштейн | 1 |
| 02 | J051055 | Болт с шайбой | 3 |
| 04 | 4392474 | Амортизатор | 1 |
| 06 | 9748084 | Ремень | 1 |
| 07 | 4392221 | Резиновая прокладка | 1 |
| 08 | J090825 | Болт с шайбой | 1 |
| 09 | J231210 | Гайка | 2 |
| 11 | 8074029 | Заливная горловина | 1 |
| 12 | 4409653 | Топливный шланг | 1 |
| 14 | 8074284 | Кронштейн | 1 |
| 15 | 4503469 | Хомут шланга | 2 |
| 17 | J090825 | Болт с шайбой | 4 |
| 20 | 4363380 | Колпачок | 1 |
| 22 | 4392120 | Защитный чехол | 1 |
| 23 | 4279093 | Фильтр | 1 |
| 24 | 4355689 | Сетчатый фильтр | 1 |
| 25 | 4202987 | Уплотнительное кольцо | 2 |
| 26 | J670514 | Винт с шайбой | 3 |
| 28 | 4358947 | Кран | 1 |
| 29 | J090614 | Болт с шайбой | 4 |
| 30 | 985100 | Уплотнительное кольцо | 1 |
| 32 | 4418717 | Топливный шланг | 1 |
| 33 | 9749754 | Фланец | 1 |
| 34 | 4351486 | Хомут шланга | 7 |
| 35 | 4402362 | Топливный шланг | 2 |
| 37 | 4392249 | Крышка | 1 |
| 38 | J090820 | Болт с шайбой | 2 |
| 39 | J080616 | Болт с шайбой | 2 |
| 40 | 4400756 | Соединение | 1 |
| 41 | 4402363 | Топливный шланг | 1 |
| 42 | 4402364 | Разъём | 1 |
| 44 | 4392250 | Резиновая прокладка | 1 |
| 45 | 4392251 | Резиновая прокладка | 1 |
| 47 | 4392515 | Резиновая прокладка | 1 |
| 48 | 4392516 | Резиновая прокладка | 1 |
| 49 | 4405149 | Сиденье резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
