Коленчатый вал, поршень и маховик — HITACHI EX50UNA

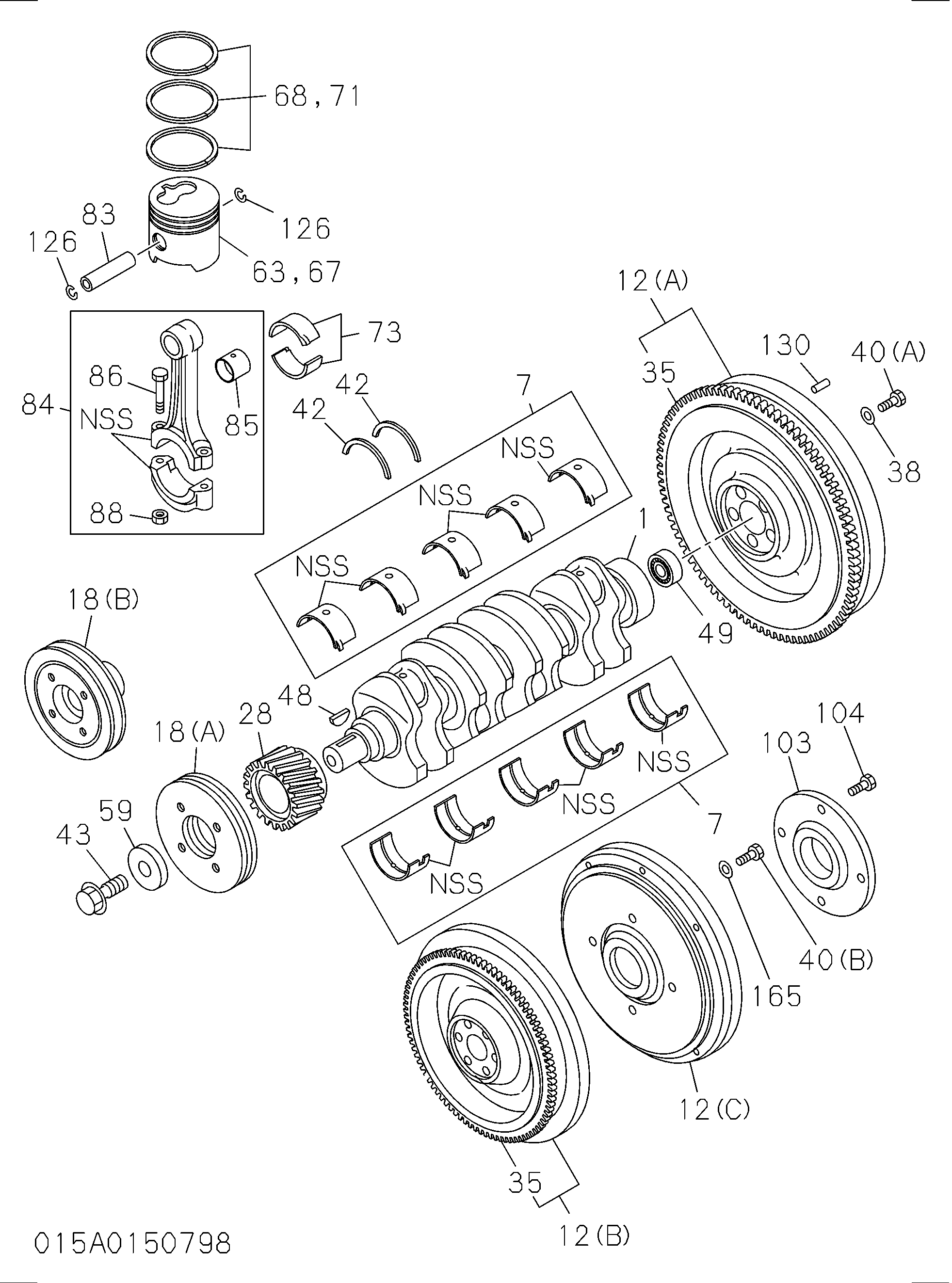

Заводская схема «Коленчатый вал, поршень и маховик» для HITACHI EX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 8971151770 | Коленчатый вал | 1 |
| 7 | 8971412100 | Металлический комплект коленчатый вал, стандарт | 1 |
| 12(A) | 8971335690 | Маховик | 1 |
| 18(A) | 8970700690 | Шкив CR/вал | 1 |
| 18(B) | 8972268301 | Шкив CR/вал | 1 |
| 28 | 8970345921 | Шестерня CR/вал | 1 |
| 28 | 8973286120 | Шестерня CR/вал | 1 |
| 35 | 8944196021 | Шестерня кольцо | 1 |
| 38 | 8970232680 | Шайба маховик | 6 |
| 40(A) | 8941333281 | Болт маховик | 6 |
| 42 | 5115990031 | Шайба упорный, CR/вал | 2 |
| 43 | 8943860790 | Болт CR/вал шкив | 1 |
| 48 | 8942016410 | Шпонка воодруфф, CR/вал | 1 |
| 59 | 8941347920 | Шайба CR/вал шкив | 1 |
| 63 | 8971875830 | Поршень | 4 |
| 63 | 8972578760 | Поршень | 4 |
| 67 | 8971704010 | Поршень O/S=0.25 | 4 |
| 67 | 8972578750 | Поршень O/S=0.25 | 4 |
| 68 | 8971412080 | Кольцо комплект поршень, стандарт | 4 |
| 71 | 8971412090 | Кольцо комплект поршень, O/S=0.25 | 4 |
| 73 | 8941560840 | Металлический комплект конн шток, стандарт | 4 |
| 83 | 5122110180 | Палец поршень | 4 |
| 84 | 8970470241 | Шток в сборе конн | 4 |
| 84 | 8973103510 | Шток в сборе конн | 4 |
| 85 | 5122510071 | Втулка коннрод | 4 |
| 85 | 8972191910 | Втулка коннрод | 4 |
| 85 | 8973103520 | Втулка коннрод | 4 |
| 86 | 8942162064 | Болт коннрод | 8 |
| 88 | 8942242362 | Гайка коннрод | 8 |
| 126 | 8941140491 | Кольцо стопорный, поршень палец | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
