Дополнительные гидролинии (верхняя платформа) — HITACHI EX50UNA

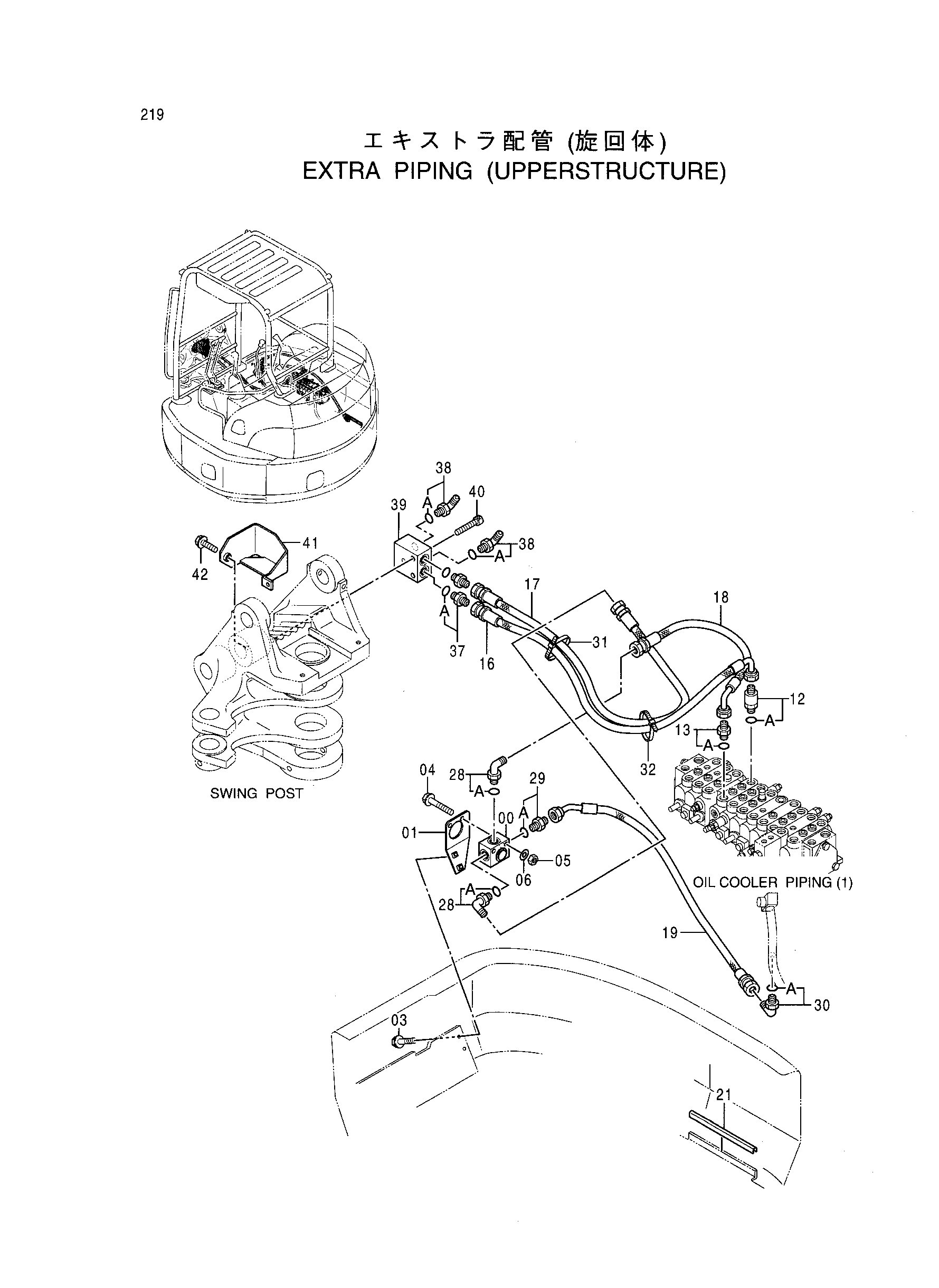

Заводская схема «Дополнительные гидролинии (верхняя платформа)» для HITACHI EX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 01 | 9749203 | Кронштейн | 1 |
| 03 | J090830 | Болт с шайбой | 2 |
| 04 | J090865 | Болт с шайбой | 2 |
| 05 | J231108 | Гайка | 2 |
| 06 | J253108 | Плоская шайба | 2 |
| 12 | 4408125 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4042032 | Адаптер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4426455 | Шланг | 1 |
| 17 | 4426456 | Шланг | 1 |
| 18 | 4426457 | Шланг | 1 |
| 19 | 4426458 | Шланг | 1 |
| 21 | 4403242 | Амортизатор | 1 |
| 28 | 4037760 | Угловой штуцер | 2 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4368201 | Адаптер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4169598 | Угловой штуцер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4055312 | Ленточный зажим | 1 |
| 32 | 4121859 | Ленточный зажим | 1 |
| 37 | 4042032 | Адаптер | 2 |
| 37A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4037760 | Угловой штуцер | 2 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 3078513 | Коллектор | 1 |
| 40 | J770855 | Болт с внутренним шестигранником | 3 |
| 41 | 8068247 | Крышка | 1 |
| 42 | J051030 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
