Крышка (2) — HITACHI EX50UNA

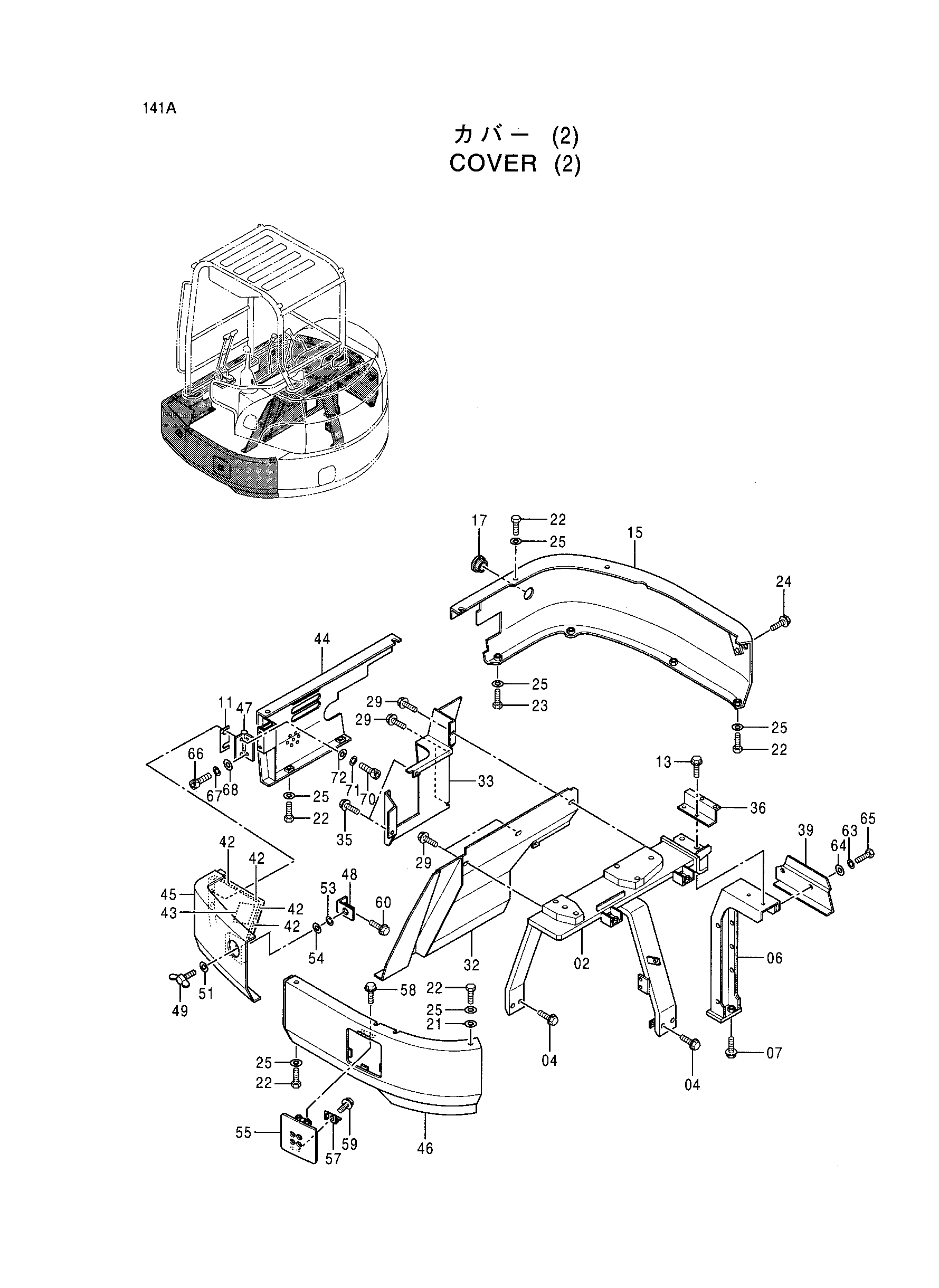

Заводская схема «Крышка (2)» для HITACHI EX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019220 | Опора | 1 |
| 04 | J051245 | Болт с шайбой | 4 |
| 06 | 7034369 | Кронштейн | 1 |
| 07 | J051250 | Болт с шайбой | 2 |
| 11 | 4406464 | Регулировочная шайба | 2 |
| 13 | J051245 | Болт с шайбой | 2 |
| 15 | 7034868 | Крышка | 1 |
| 17 | 4349381 | Резиновая втулка | 1 |
| 21 | 4346037 | Шайба | 4 |
| 22 | J960825 | Болт | 15 |
| 23 | J960835 | Болт | 1 |
| 24 | J090825 | Болт с шайбой | 1 |
| 25 | J254008 | Шайба | 16 |
| 29 | J090825 | Болт с шайбой | 5 |
| 32 | 7035515 | Крышка | 1 |
| 33 | 8074105 | Крышка | 1 |
| 35 | J090620 | Болт с шайбой | 2 |
| 36 | 9749118 | Кронштейн | 1 |
| 39 | 3080602 | Пластина | 1 |
| 42 | 4420366 | Сиденье | 4 |
| 43 | 4415136 | Сиденье | 1 |
| 44 | 8074022 | Крышка | 1 |
| 45 | 7038446 | Крышка | 1 |
| 46 | 7038447 | Крышка | 1 |
| 47 | 4414841 | Петля | 1 |
| 48 | 9751371 | Кронштейн | 1 |
| 49 | 4420337 | Болт винг | 1 |
| 51 | 4346037 | Шайба | 1 |
| 53 | 4412154 | Гайка | 1 |
| 54 | J253108 | Плоская шайба | 1 |
| 55 | 7035478 | Крышка | 1 |
| 57 | 4405877 | Пружина | 1 |
| 58 | J090616 | Болт с шайбой | 2 |
| 59 | J670408 | Винт с шайбой | 2 |
| 60 | J090820 | Болт с шайбой | 2 |
| 63 | J252108 | Пружинная шайба | 2 |
| 64 | J253108 | Плоская шайба | 2 |
| 65 | J960816 | Болт | 2 |
| 66 | J770820 | Болт с внутренним шестигранником | 2 |
| 67 | J252108 | Пружинная шайба | 2 |
| 68 | J253108 | Плоская шайба | 2 |
| 70 | J771025 | Болт с внутренним шестигранником | 2 |
| 71 | J252210 | Пружинная шайба | 2 |
| 72 | J253110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
