Консоль короб — HITACHI EX50UNA

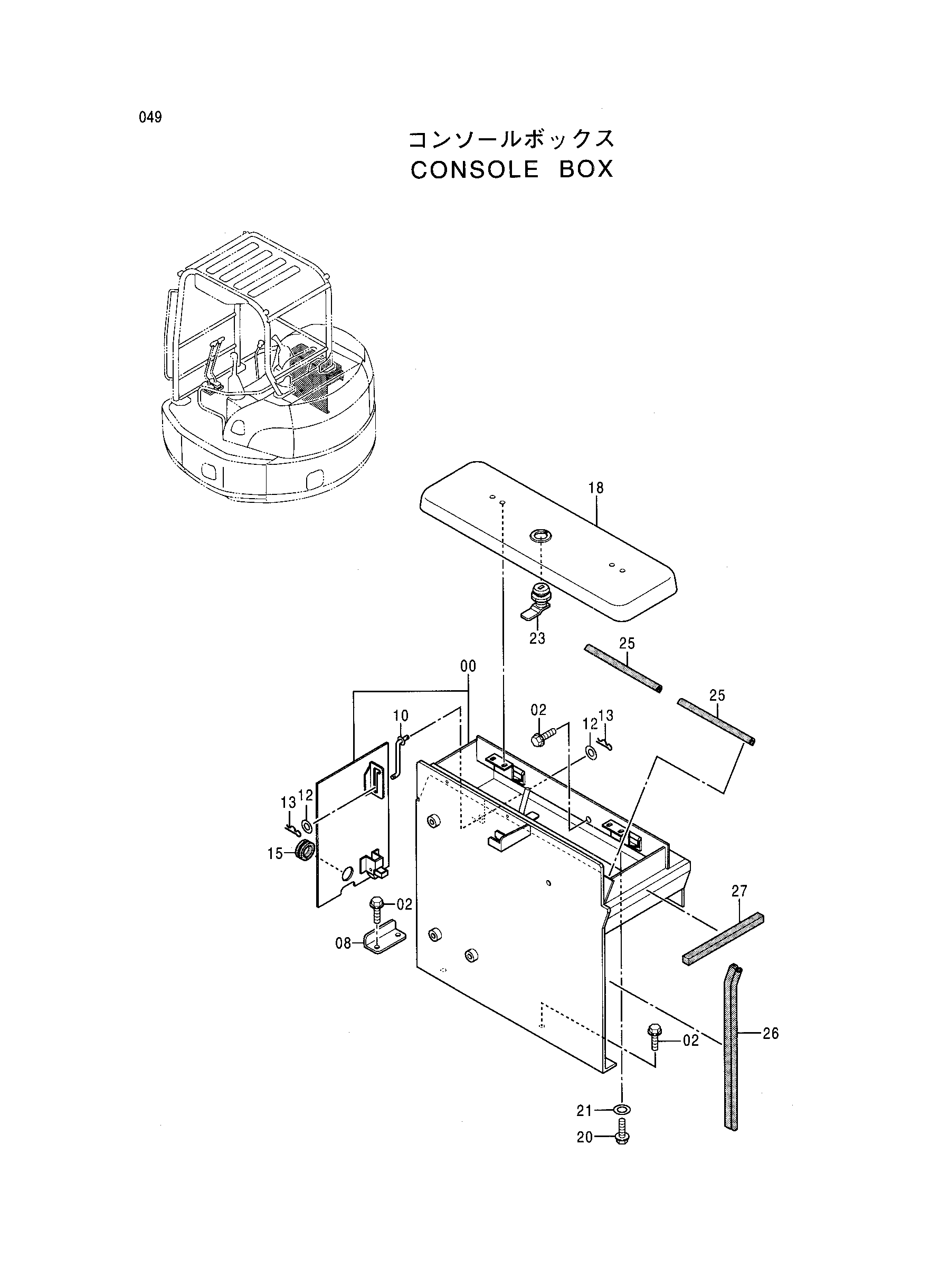

Заводская схема «Консоль короб» для HITACHI EX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018709 | Короб | 1 |
| 02 | J090820 | Болт с шайбой | 7 |
| 08 | 4416055 | Пластина | 1 |
| 10 | 9743982 | Стойка | 1 |
| 12 | 4345258 | Шайба | 2 |
| 13 | 4022696 | Стопорный палец | 2 |
| 15 | 94-2809 | Резиновая втулка | 1 |
| 18 | 4348006 | Крышка | 1 |
| 20 | J080610 | Болт с шайбой | 4 |
| 21 | J253106 | Плоская шайба | 4 |
| 23 | 4363359 | Замок | 1 |
| 25 | 4348280 | Резиновое уплотнение | 2 |
| 26 | 4409683 | Резиновое уплотнение | 1 |
| 27 | 4411283 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
