Рама — HITACHI EX50UNA

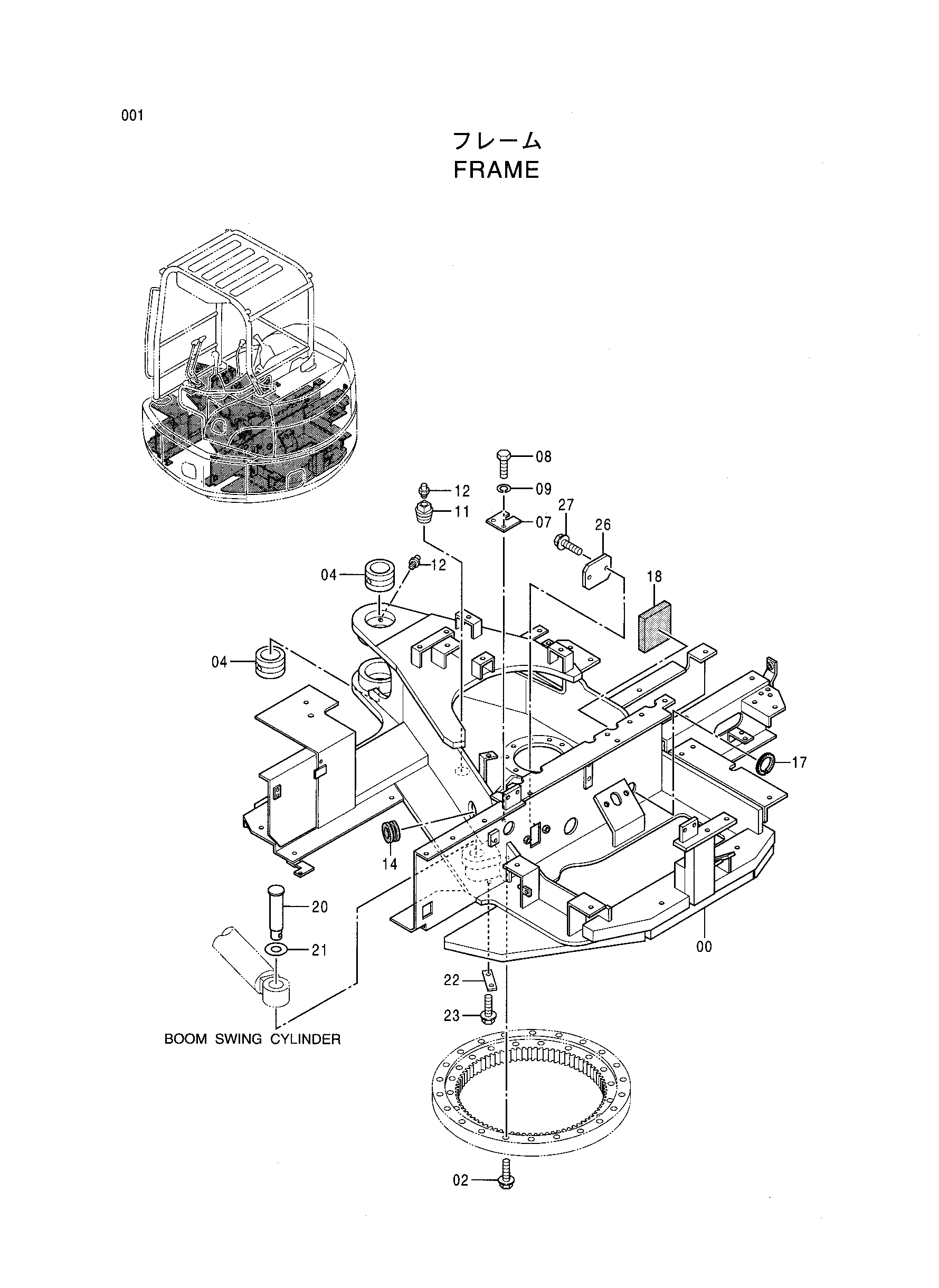

Заводская схема «Рама» для HITACHI EX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006749 | Рама основной | 1 |
| 02 | J931465 | Болт | 22 |
| 04 | 4405597 | Втулка | 2 |
| 07 | 4276606 | Ограничитель | 1 |
| 08 | J971225 | Болт | 2 |
| 09 | J252212 | Пружинная шайба | 2 |
| 11 | 4310999 | Пробка | 1 |
| 12 | J75481 | Пресс-маслёнка | 3 |
| 14 | 4259340 | Резиновая втулка | 1 |
| 17 | 4412159 | Резиновая прокладка | 1 |
| 18 | 4418983 | Втулка | 1 |
| 20 | 4392008 | Палец | 1 |
| 21 | 4392007 | Проставка | 1 |
| 22 | 4392683 | Пластина | 1 |
| 23 | J041230 | Болт с шайбой | 2 |
| 26 | 4354933 | Пластина | 1 |
| 27 | J090820 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
