Трубопроводы масляного радиатора (2) — HITACHI EX50UNA

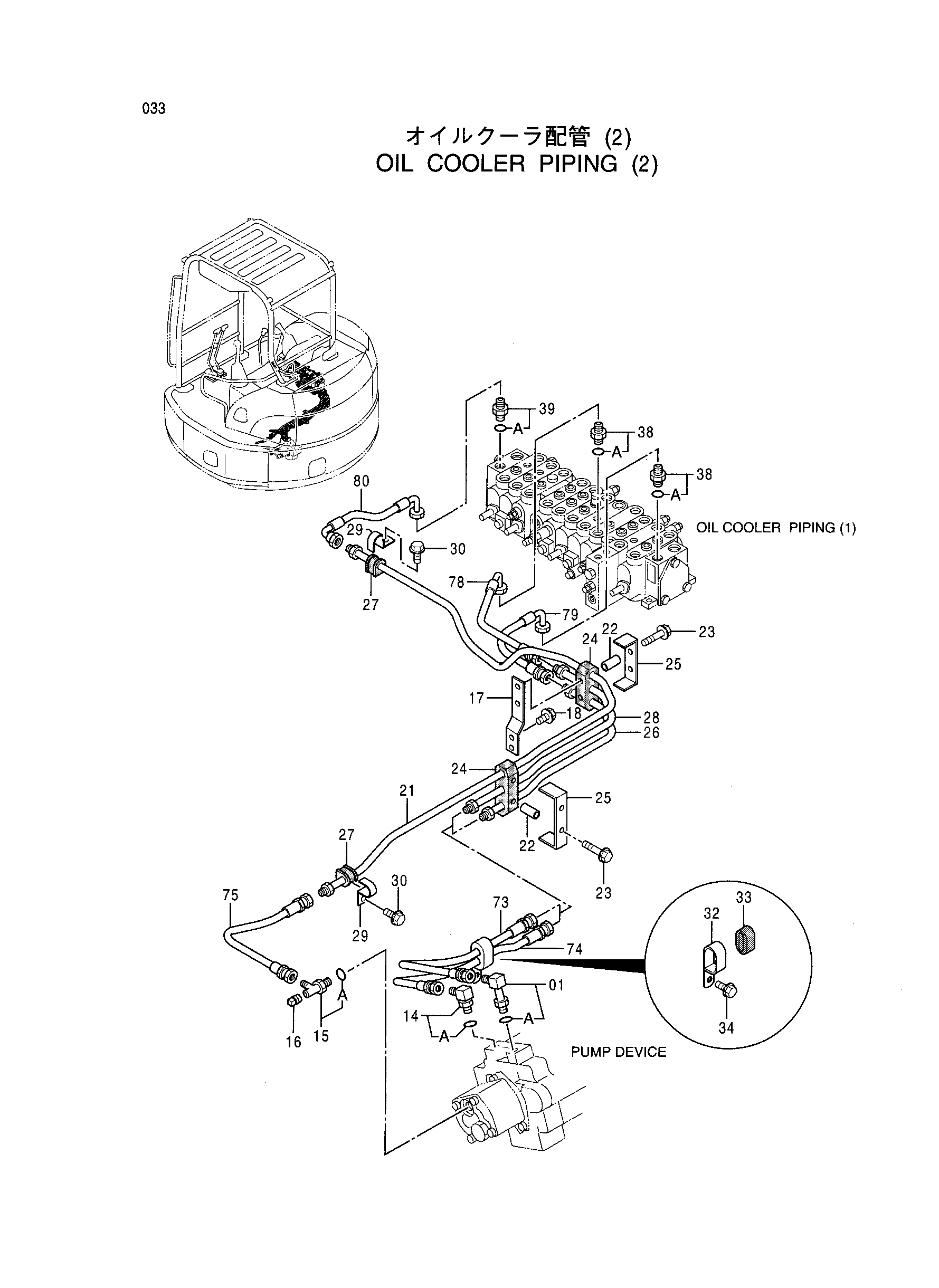

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI EX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4414503 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4037760 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4368222 | Тройник | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 94-2022 | Пробка | 1 |
| 17 | 4399568 | Пластина | 1 |
| 18 | J050825 | Болт с шайбой | 2 |
| 21 | 8077347 | Трубка | 1 |
| 22 | 4396502 | Втулка | 4 |
| 23 | J050855 | Болт с шайбой | 4 |
| 24 | 4391982 | Резиновая втулка | 2 |
| 25 | 4391983 | Хомут | 2 |
| 26 | 9753257 | Трубка | 1 |
| 27 | 4398260 | Резиновая втулка | 2 |
| 28 | 9753258 | Трубка | 1 |
| 29 | 4374981 | Хомут | 2 |
| 30 | J090816 | Болт с шайбой | 2 |
| 32 | 4295017 | Зажим | 1 |
| 33 | 4387596 | Резиновое уплотнение | 1 |
| 34 | J090816 | Болт с шайбой | 1 |
| 38 | 4408125 | Адаптер | 2 |
| 38A | 4506418 | Уплотнительное кольцо | 1 |
| 39 | 4368204 | Адаптер | 1 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 73 | 4426434 | Шланг | 1 |
| 74 | 4426435 | Шланг | 1 |
| 75 | 4426436 | Шланг | 1 |
| 78 | 4426438 | Шланг | 1 |
| 79 | 4426437 | Шланг | 1 |
| 80 | 4426439 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
