Гидроцилиндр ковша — HITACHI EX50UNA

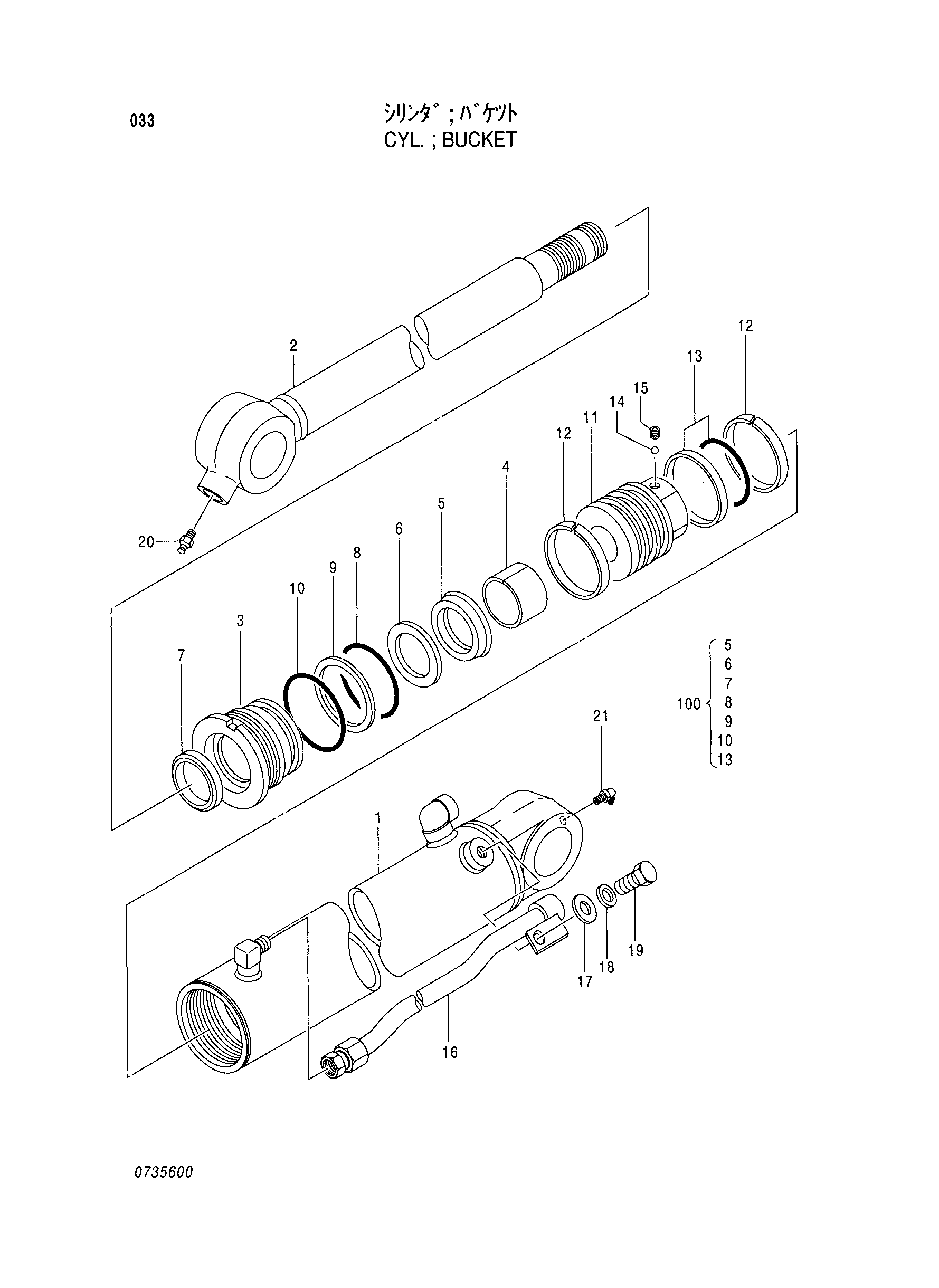

Заводская схема «Гидроцилиндр ковша» для HITACHI EX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4403511 | Гидроцилиндр ковша | 1 | |
| 1 | 0735601 | Труба гидроцилиндра | 1 |
| 2 | 0735602 | Шток поршня | 1 |
| 3 | 0735603 | Головка гидроцилиндра | 1 |
| 4 | 0735604 | Втулка | 1 |
| 5 | 0735605 | U-образная манжета | 1 |
| 6 | 0735606 | Опорное кольцо | 1 |
| 7 | 0663001 | Грязесъёмное кольцо | 1 |
| 8 | 0656707 | Уплотнительное кольцо | 1 |
| 9 | 0479008 | Опорное кольцо | 1 |
| 10 | 0478907 | Уплотнительное кольцо | 1 |
| 11 | 0735607 | Поршень | 1 |
| 12 | 0479010 | Направляющее кольцо | 2 |
| 13 | 0479011 | Кольцо уплотнение в сборе | 1 |
| 14 | 0478719 | Стальной шарик | 1 |
| 15 | 0478720 | Установочный винт | 1 |
| 16 | 0735608 | Трубка | 1 |
| 17 | 0658610 | Шайба | 1 |
| 18 | 0662807 | Пружинная шайба | 1 |
| 19 | 0663202 | Болт | 1 |
| 20 | 0429920 | Пресс-маслёнка | 1 |
| 21 | 0481204 | Пресс-маслёнка | 1 |
| 100 | 0735609 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
