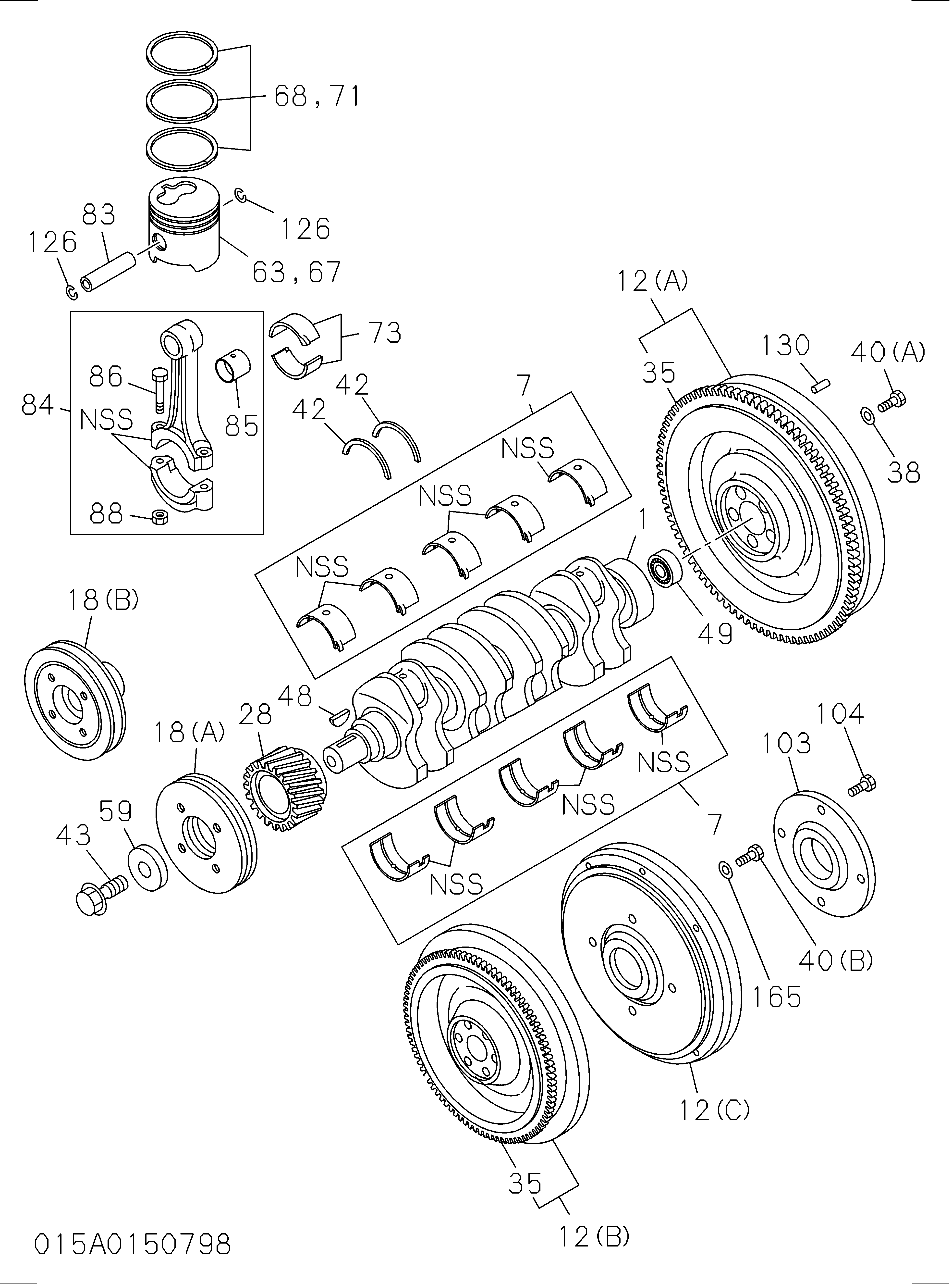

015: Коленчатый вал, поршни и маховик — HITACHI EX50UNA

Заводская схема «015: Коленчатый вал, поршни и маховик» для HITACHI EX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	8971151772	Коленчатый вал	1
007	8971412100	Металлический комплект коленчатый вал, стандарт	1
007	8980890840	Металлический комплект коленчатый вал, стандарт	1
012(A)	8971335690	Маховик	1
012(A)	8971712073	Маховик	1
018(A)	8970700690	Шкив CR/вал	1
018(B)	8972268301	Шкив CR/вал	1
028	8970345921	Шестерня CR/вал	1
028	8973286120	Шестерня CR/вал	1
035	8944196021	Шестерня кольцо	1
038	8970232680	Шайба маховик	6
040(A)	8941333281	Болт маховик	6
042	5115990031	Шайба упорный, CR/вал	2
042	8980637830	Шайба упорный, CR/вал	2
043	8943860790	Болт CR/вал шкив	1
048	8942016410	Шпонка воодруфф, CR/вал	1
059	8941347920	Шайба CR/вал шкив	1
063	8971875820	Поршень	4
063	8972578760	Поршень	4
067	8970871140	Поршень O/S=0.25	4
067	8972578750	Поршень O/S=0.25	4
068	8971412080	Кольцо комплект поршень, стандарт	4
071	8971412090	Кольцо комплект поршень, O/S=0.25	4
073	8941560840	Металлический комплект конн шток, стандарт	4
073	8980519280	Металлический комплект конн шток, стандарт	4
083	5122110180	Палец поршень	4
084	8970470241	Шток в сборе конн	4
084	8973103510	Шток в сборе конн	4
085	5122510071	Втулка коннрод	4
085	8972191910	Втулка коннрод	4
085	8973103520	Втулка коннрод	4
086	8942162064	Болт коннрод	8
088	8942242362	Гайка коннрод	8
126	8941140491	Кольцо стопорный, поршень палец	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
