Электрооборудование (2) — HITACHI EX50UNA

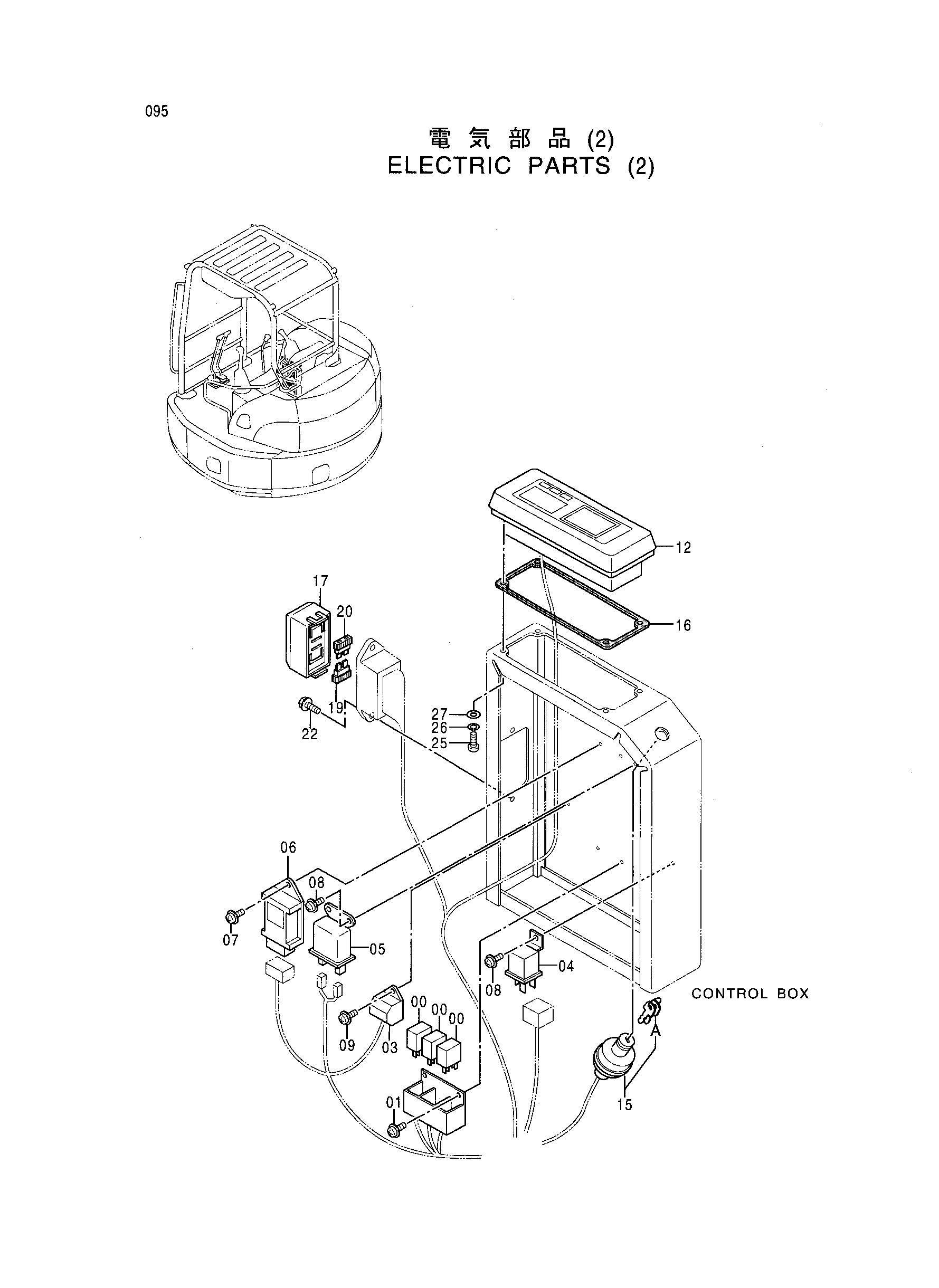

Заводская схема «Электрооборудование (2)» для HITACHI EX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4394590 | Реле | 3 |
| 01 | J680512 | Винт с шайбой | 2 |
| 03 | 4355587 | Реле защитный | 1 |
| 04 | 4288451 | Реле | 1 |
| 05 | 4355584 | Реле | 1 |
| 06 | 4355586 | Таймер | 1 |
| 07 | J680620 | Винт с шайбой | 1 |
| 08 | J670612 | Винт с шайбой | 3 |
| 09 | J680616 | Винт с шайбой | 1 |
| 12 | 4403739 | Панель указатель | 1 |
| 16 | 4413919 | Манжета резиновый | 1 |
| 17 | 4348188 | Крышка | 1 |
| 19 | 4195595 | Предохранитель | 1 |
| 20 | 4195596 | Предохранитель | 1 |
| 22 | J090620 | Болт с шайбой | 2 |
| 25 | J691612 | Винт | 4 |
| 26 | J252106 | Пружинная шайба | 4 |
| 27 | J253106 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
