Пол — HITACHI EX50UNA

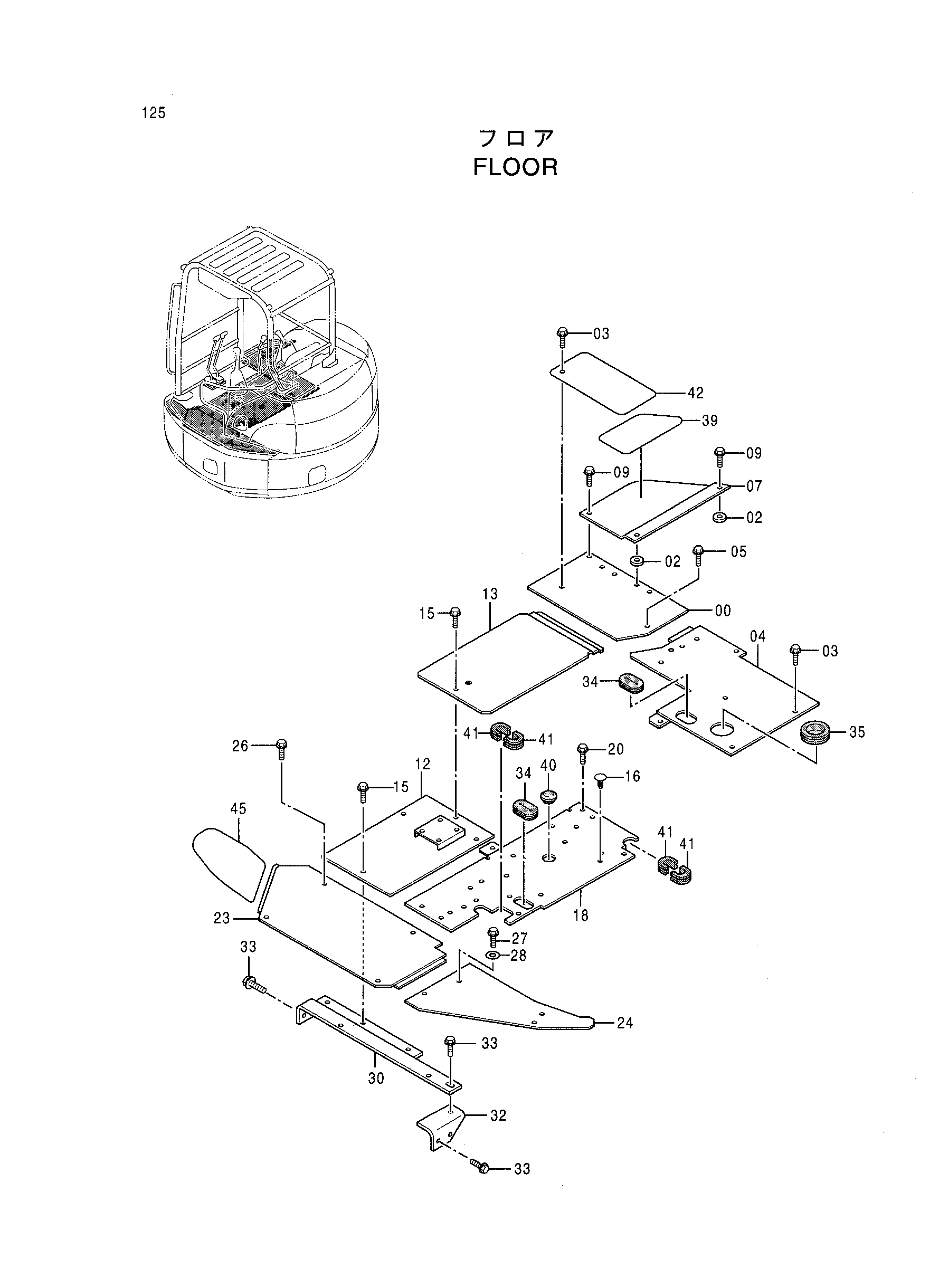

Заводская схема «Пол» для HITACHI EX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8074285 | Пластина | 1 |
| 02 | 4401714 | Проставка | 2 |
| 03 | J051025 | Болт с шайбой | 4 |
| 04 | 7038473 | Пластина | 1 |
| 05 | J090825 | Болт с шайбой | 1 |
| 07 | 3080707 | Пластина | 1 |
| 09 | J090830 | Болт с шайбой | 3 |
| 12 | 8074286 | Пластина | 1 |
| 13 | 3084144 | Пластина | 1 |
| 15 | J090820 | Болт с шайбой | 4 |
| 16 | 4280359 | Зажим | 10 |
| 18 | 7035591 | Пластина | 1 |
| 20 | J090820 | Болт с шайбой | 2 |
| 23 | 8075912 | Пластина | 1 |
| 24 | 8076067 | Пластина | 1 |
| 26 | J090820 | Болт с шайбой | 1 |
| 27 | J960825 | Болт | 1 |
| 28 | J254008 | Шайба | 1 |
| 30 | 8074682 | Кронштейн | 1 |
| 32 | 4418003 | Кронштейн | 1 |
| 33 | J051025 | Болт с шайбой | 4 |
| 34 | 4392902 | Резиновая втулка | 2 |
| 35 | 4305074 | Резиновая втулка | 1 |
| 39 | 4414842 | Лента | 1 |
| 40 | 4198176 | Резиновая втулка | 1 |
| 41 | 4365886 | Резиновая втулка | 4 |
| 42 | 4414843 | Лента | 1 |
| 45 | 4414036 | Лента | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
