Топливные трубопроводы — HITACHI EX50UNA

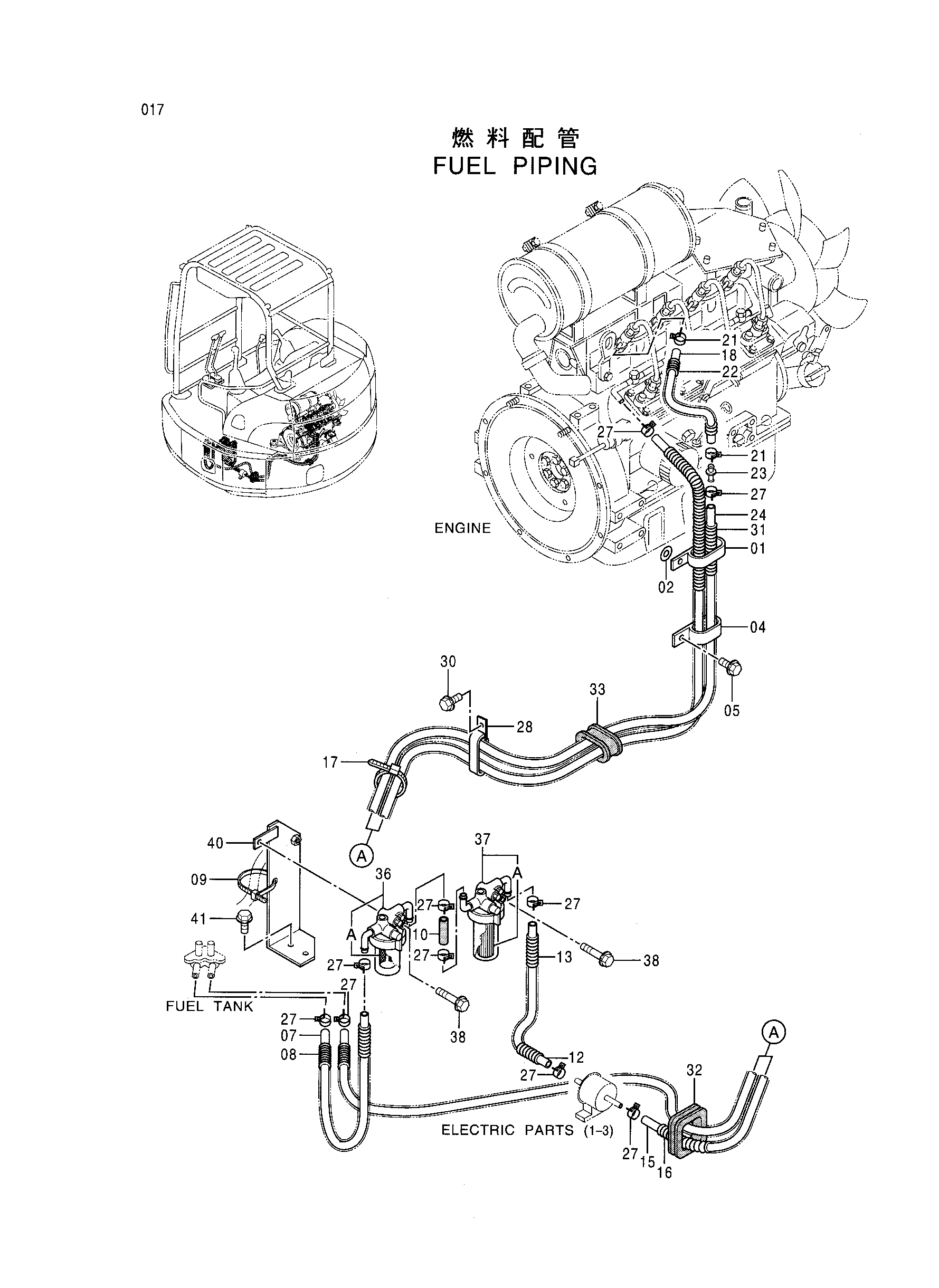

Заводская схема «Топливные трубопроводы» для HITACHI EX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4192034 | Зажим | 1 |
| 02 | J253108 | Плоская шайба | 1 |
| 04 | 4190291 | Зажим | 1 |
| 05 | J041016 | Болт с шайбой | 1 |
| 07 | 4383152 | Топливный шланг | 1 |
| 08 | 4400457 | Трубка | 1 |
| 09 | 4055311 | Ленточный зажим | 1 |
| 10 | 4349593 | Топливный шланг | 1 |
| 12 | 4355362 | Топливный шланг | 1 |
| 13 | 4400458 | Трубка | 1 |
| 15 | 4350505 | Топливный шланг | 1 |
| 16 | 4400459 | Трубка | 1 |
| 17 | 4055312 | Ленточный зажим | 2 |
| 18 | 4404295 | Топливный шланг | 1 |
| 21 | 4351486 | Хомут шланга | 2 |
| 22 | 4404296 | Трубка | 1 |
| 23 | 4399418 | Соединение | 1 |
| 24 | 4330719 | Топливный шланг | 1 |
| 27 | 4339258 | Хомут шланга | 10 |
| 28 | 4190282 | Зажим | 1 |
| 30 | J090820 | Болт с шайбой | 1 |
| 31 | 4404297 | Трубка | 1 |
| 32 | 4205082 | Резиновая втулка | 1 |
| 33 | 4393101 | Резиновая втулка | 1 |
| 36 | 4399161 | Фильтр | 1 |
| 36A | 4418776 | Фильтрующий элемент | 1 |
| 37 | 4399160 | Топливный фильтр | 1 |
| 37A | 4376643 | Фильтрующий элемент | 1 |
| 38 | J090870 | Болт с шайбой | 2 |
| 40 | 9749783 | Кронштейн | 1 |
| 41 | J090825 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
