Гидроцилиндр стрелы (навес) — HITACHI EX50U

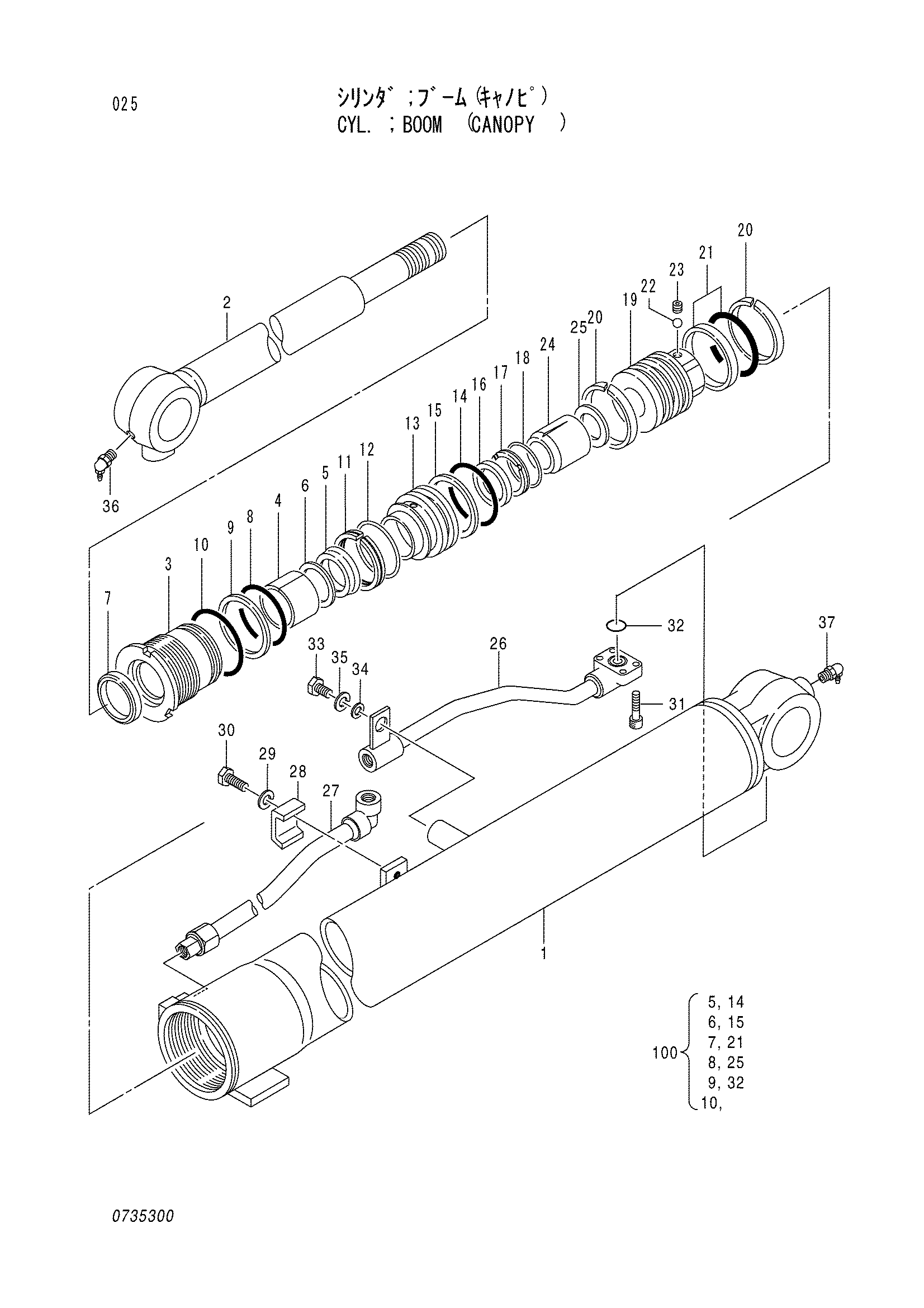

Заводская схема «Гидроцилиндр стрелы (навес)» для HITACHI EX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4412158 | Гидроцилиндр стрела (навес) | 1 | |
| 1 | 0735301 | Труба гидроцилиндра | 1 |
| 2 | 0735302 | Шток поршня | 1 |
| 3 | 0735303 | Головка гидроцилиндра | 1 |
| 4 | 0479203 | Втулка | 1 |
| 5 | 0479204 | U-образная манжета | 1 |
| 6 | 0735304 | Опорное кольцо | 1 |
| 7 | 0662802 | Грязесъёмное кольцо | 1 |
| 8 | 0663104 | Уплотнительное кольцо | 1 |
| 9 | 0495705 | Опорное кольцо | 1 |
| 10 | 0479208 | Уплотнительное кольцо | 1 |
| 11 | 0495706 | Разъём | 1 |
| 12 | 0495707 | Ограничитель | 1 |
| 13 | 0662803 | Фиксатор | 1 |
| 14 | 0654206 | Уплотнительное кольцо | 1 |
| 15 | 0495705 | Опорное кольцо | 1 |
| 16 | 0495803 | Кольцо амортизатор | 1 |
| 17 | 0495804 | Проставка | 1 |
| 18 | 0495805 | Ограничитель | 1 |
| 19 | 0735305 | Поршень | 1 |
| 20 | 0495713 | Направляющее кольцо | 2 |
| 21 | 0495714 | Кольцо уплотнение в сборе | 1 |
| 22 | 0478719 | Стальной шарик | 1 |
| 23 | 0479214 | Установочный винт | 1 |
| 24 | 0735306 | Амортизирующий подшипник | 1 |
| 25 | 0735102 | Регулировочная шайба | 1 |
| 26 | 0735307 | Трубка | 1 |
| 27 | 0735308 | Трубка | 1 |
| 28 | 0662806 | Пластина | 1 |
| 29 | 0662807 | Пружинная шайба | 1 |
| 30 | 0662808 | Болт | 1 |
| 31 | 0654214 | Болт с внутренним шестигранником | 4 |
| 32 | 0654215 | Уплотнительное кольцо | 1 |
| 33 | 0663202 | Болт | 1 |
| 34 | 0658610 | Шайба | 1 |
| 35 | 0662807 | Пружинная шайба | 1 |
| 36 | 0429921 | Пресс-маслёнка | 1 |
| 37 | 0481204 | Пресс-маслёнка | 1 |
| 100 | 0735309 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
