Консоль (левый) <навес, кабина> [STD] — HITACHI EX50U
Заводская схема «Консоль (левый) <навес, кабина> [STD]» для HITACHI EX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.

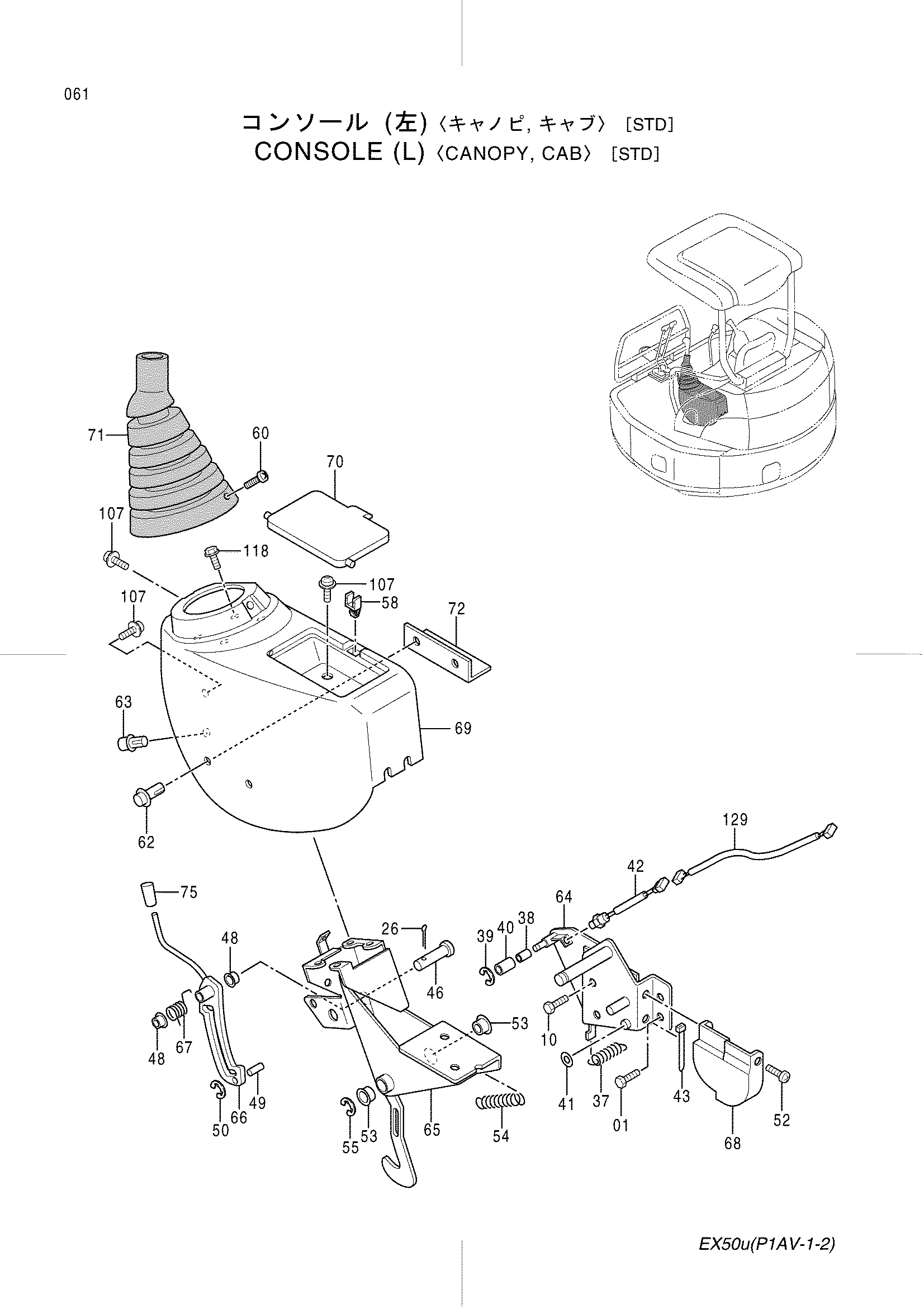

![Схема Консоль (левый) <навес, кабина> [STD] HITACHI EX50U](/catalog-drawings/95/951d0814-2410-42f4-94ce-d9cb107f7ce5.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-75 | 4399155 | Консоль (левый) | 1 |
| 01 | 4372338 | Болт | 3 |
| 10 | 4372340 | Болт | 1 |
| 26 | 4372327 | Палец | 1 |
| 37 | 4393841 | Пружина | 1 |
| 38 | 4393842 | Втулка | 1 |
| 39 | 4393843 | Стопорное кольцо | 1 |
| 40 | 4393844 | Втулка | 1 |
| 41 | 4393845 | Шайба | 1 |
| 42 | 4355738 | Выключатель | 1 |
| 43 | 4383024 | Лента | 1 |
| 46 | 4383004 | Палец | 1 |
| 48 | 4383002 | Втулка | 2 |
| 49 | 4411179 | Втулка | 1 |
| 50 | 4393850 | Зажим | 1 |
| 52 | 4393852 | Винт | 2 |
| 53 | 4382992 | Втулка | 2 |
| 54 | 4383016 | Пружина | 1 |
| 55 | 4382993 | Зажим | 1 |
| 58 | 4382996 | Держатель | 1 |
| 60 | 4382998 | Зажим | 1 |
| 62 | 4383021 | Заклёпка | 2 |
| 63 | 4383025 | Заклёпка | 1 |
| 64 | 4393855 | Кронштейн | 1 |
| 65 | 4393856 | Рама | 1 |
| 66 | 4404583 | Рычаг блокировка | 1 |
| 67 | 4393858 | Пружина торсион | 1 |
| 68 | 4393859 | Крышка | 1 |
| 69 | 4383017 | Крышка | 1 |
| 70 | 4383018 | LID | 1 |
| 71 | 4383019 | Защитный чехол | 1 |
| 72 | 4383020 | Крышка | 1 |
| 75 | 4414917 | Рукоятка | 1 |
| 107 | J680616 | Винт с шайбой | 4 |
| 118 | J090816 | Болт с шайбой | 4 |
| 129 | 4404625 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
