Радиатор — HITACHI EX50U

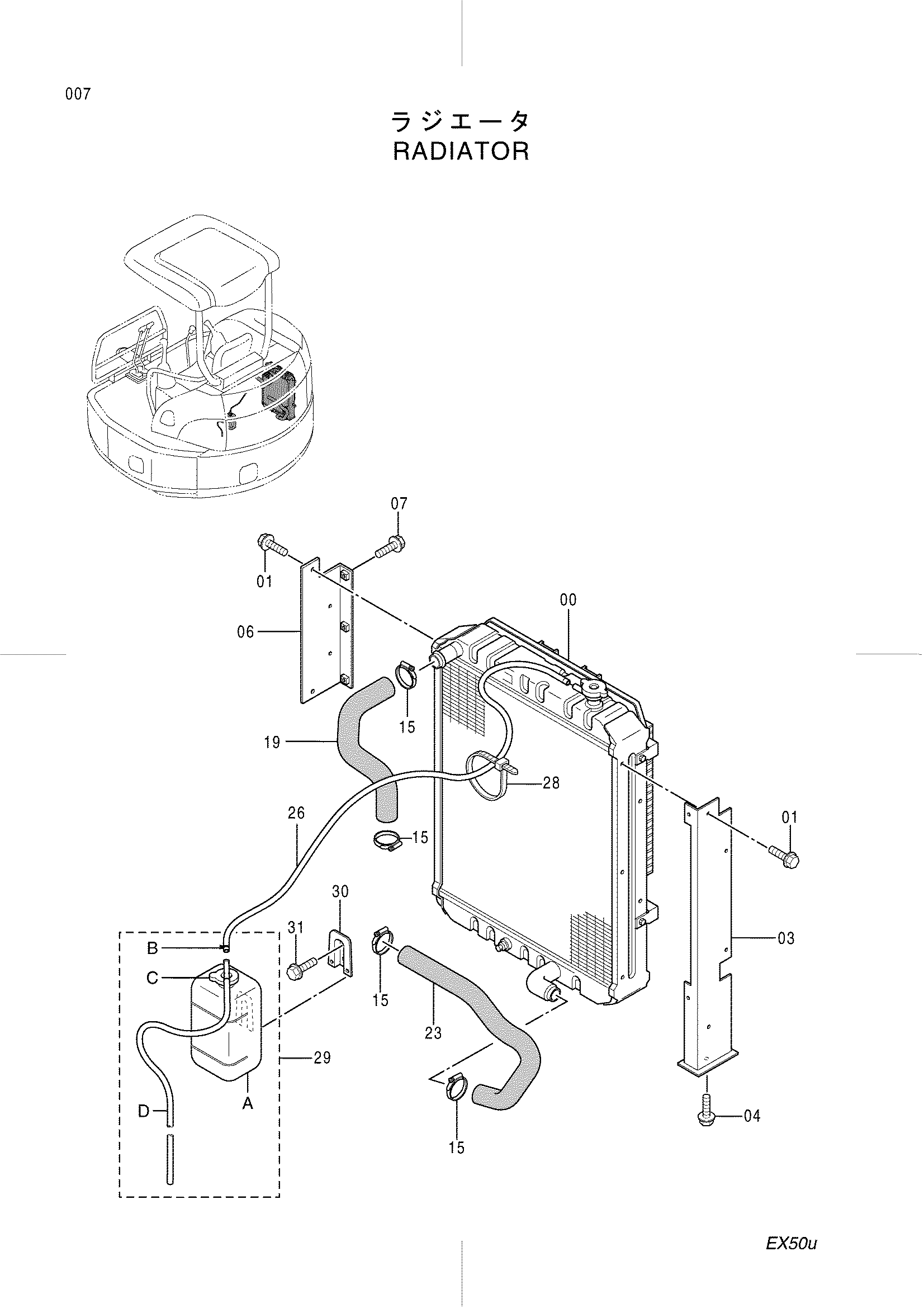

Заводская схема «Радиатор» для HITACHI EX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4390488 | Радиатор | 1 |
| 01 | J080812 | Болт с шайбой | 8 |
| 03 | 8070294 | Кронштейн | 1 |
| 04 | J051030 | Болт с шайбой | 1 |
| 06 | 8070295 | Кронштейн | 1 |
| 07 | J090620 | Болт с шайбой | 3 |
| 15 | 4011675 | Хомут шланга | 4 |
| 19 | 3076297 | Водяной шланг | 1 |
| 23 | 3081936 | Водяной шланг | 1 |
| 26 | 4367203 | Водяной шланг | 1 |
| 28 | 4055312 | Ленточный зажим | 1 |
| 29 | 4363469 | Бак воды | 1 |
| 29A | 4397682 | Бак воды | 1 |
| 29B | 4397686 | Хомут | 2 |
| 29C | 4421236 | Колпачок (с манжета) | 1 |
| 29D | 4397685 | Виниловый шланг | 1 |
| 30 | 4367147 | Пластина | 1 |
| 31 | J080610 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
