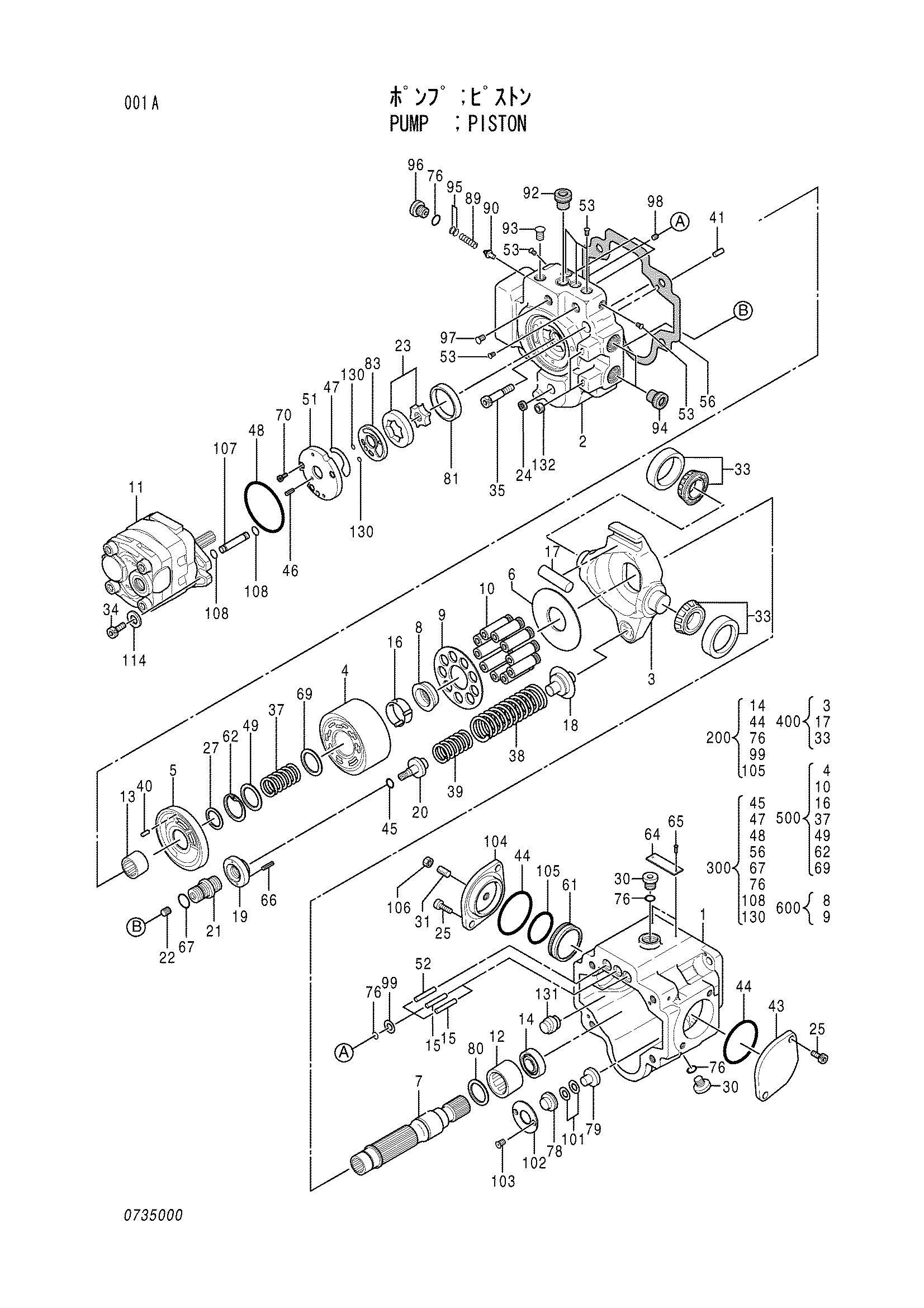

Поршневой насос (STD.) — HITACHI EX50U

Заводская схема «Поршневой насос (STD.)» для HITACHI EX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4403501	Поршневой насос	1
5	0654101	Пластина клапан	1
6	0654102	Упорная пластина	1
7	0654103	Вал	1
11	0735001	Шестерённый насос	1
12	0327308	Игольчатый подшипник	1
13	0654105	Игольчатый подшипник	1
14	0654106	Масляное уплотнение	1
15	0654107	Палец	2
18	0654108	Седло пружины	1
19	0654109	Седло пружины	1
20	0654110	Седло пружины	1
21	0654111	Болт сеттинг	1
22	0654112	Установочный винт	1
23	0654113	Ротор	1
24	0654114	Гайка	1
25	0654115	Болт с внутренним шестигранником	4
27	0654116	Упорная шайба	1
30	0436608	Пробка	2
31	0654117	Установочный винт	1
34	0654118	Болт с внутренним шестигранником	2
35	0667714	Болт с внутренним шестигранником	4
38	0654119	Пружина	1
39	0654120	Пружина	1
40	0654121	Палец	1
41	0396814	Палец	2
43	0654122	Крышка	1
44	A810070	Уплотнительное кольцо	2
45	4506408	Уплотнительное кольцо	1
46	4116303	Пружинный штифт	1
47	0731706	Уплотнительное кольцо	1
48	A810085	Уплотнительное кольцо	1
51	0654124	Крышка	1
52	0654125	Палец	1
56	0654126	Прокладка	1
61	0654127	Втулка	1
65	0629303	Приводной винт	2
66	4116305	Пружинный штифт	1
67	4506418	Уплотнительное кольцо	1
70	0429306	Болт с внутренним шестигранником	3
76	957366	Уплотнительное кольцо	6
78	0654128	Ограничитель	1
79	0654129	Втулка	1
80	0654130	Упорная шайба	1
83	0654131	Пластина	1
89	0654132	Пружина	1
90	0654133	Попет	1
95	0654134	Регулировочная шайба	2
96	0654135	Пробка	1
98	0654136	Дроссель	3
99	0654137	Опорное кольцо	3
101	0654138	Пружина	2
102	0654139	Пластина	1
103	0434509	Винт	2
104	0654140	Крышка	1
105	A810050	Уплотнительное кольцо	1
106	0654141	Гайка	1
107	0654142	Втулка	1
108	4506406	Уплотнительное кольцо	2
114	0714808	Шайба	2
130	4506408	Уплотнительное кольцо	2
132	94-2010	Пробка	2
200	0654143	Комплект уплотнений	1
300	0654144	Комплект уплотнений	1
400	0654145	Комплект пластина	1
500	0654146	Комплект гидроцилиндр.-блок	1
600	0654147	Комплект фиксатор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
