Задний сеалед [STD] — HITACHI EX50U

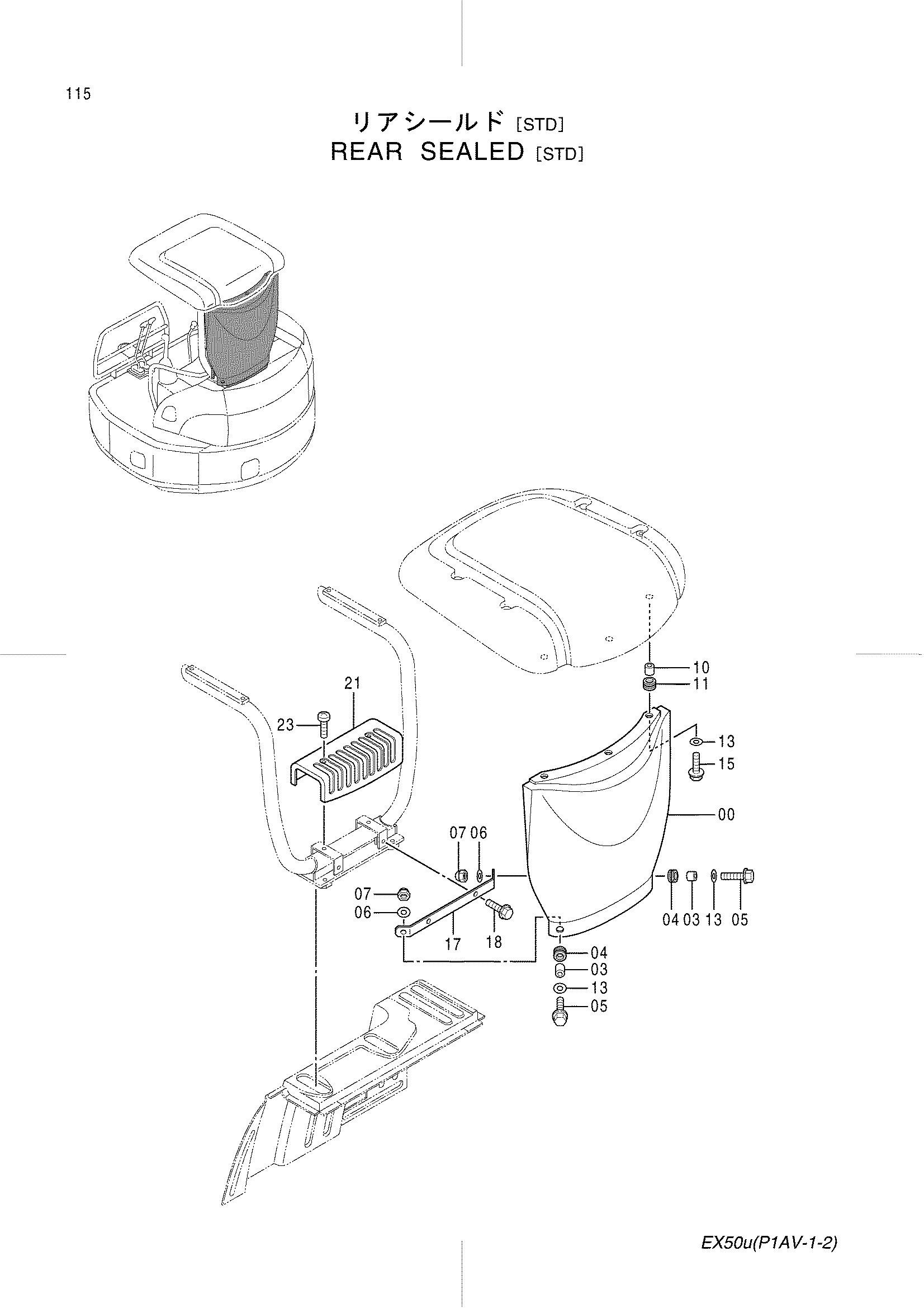

Заводская схема «Задний сеалед [STD]» для HITACHI EX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Задний сеалед [STD] HITACHI EX50U](/catalog-drawings/35/35f22964-a88f-46bb-9095-0a6ce7f7f1aa.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4409560 | Крышка | 1 |
| 03 | 4411234 | Проставка | 2 |
| 04 | 4411235 | Резиновая прокладка | 2 |
| 05 | J090830 | Болт с шайбой | 2 |
| 06 | J253108 | Плоская шайба | 2 |
| 07 | 4410536 | Гайка колпачок | 2 |
| 10 | 4338217 | Проставка | 3 |
| 11 | 4341709 | Резиновая прокладка | 3 |
| 13 | 4346037 | Шайба | 5 |
| 15 | J090820 | Болт с шайбой | 3 |
| 17 | 4411273 | Кронштейн | 1 |
| 18 | J090816 | Болт с шайбой | 2 |
| 21 | 4411274 | Крышка | 1 |
| 23 | J650814 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
