2 Ходовой многофункциональный рычаг трубопроводы (1) — HITACHI EX50U

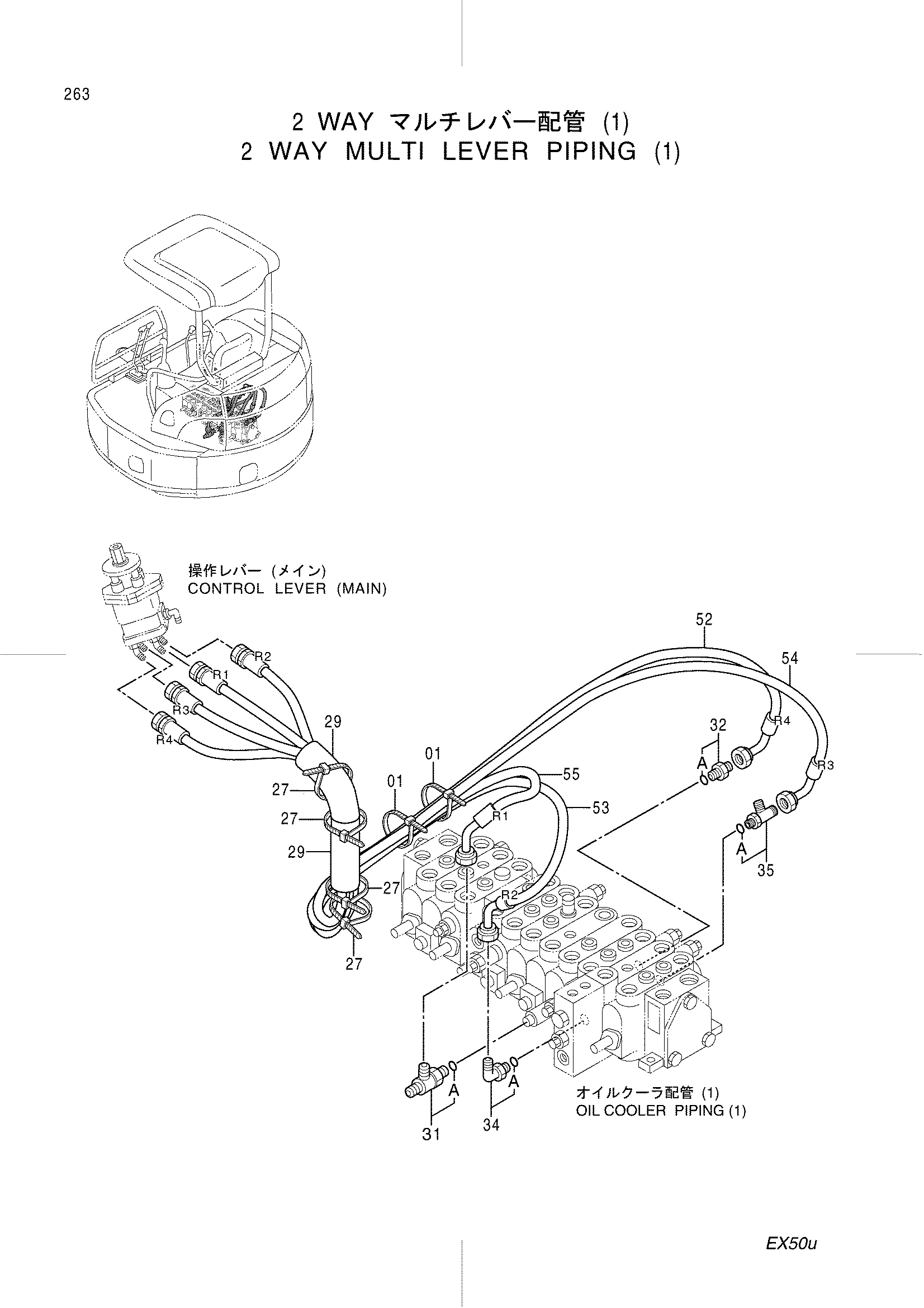

Заводская схема «2 Ходовой многофункциональный рычаг трубопроводы (1)» для HITACHI EX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4055312 | Ленточный зажим | 2 |
| 27 | 4055311 | Ленточный зажим | 4 |
| 29 | 4323247 | Защитный кожух | 2 |
| 31 | 4392658 | Тройник | 1 |
| 31 | 4392658 | Тройник | 1 |
| 31 | 4392658 | Тройник | 1 |
| 31 | 4392658 | Тройник | 1 |
| 31 | 4426660 | Тройник | 1 |
| 31 | 4426660 | Тройник | 1 |
| 31 | 4426660 | Тройник | 1 |
| 31 | 4426660 | Тройник | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4042030 | Адаптер | 1 |
| 32 | 4042030 | Адаптер | 1 |
| 32 | 4042030 | Адаптер | 1 |
| 32 | 4042030 | Адаптер | 1 |
| 32 | 4200465 | Адаптер | 1 |
| 32 | 4200465 | Адаптер | 1 |
| 32 | 4200465 | Адаптер | 1 |
| 32 | 4200465 | Адаптер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4279119 | Угловой штуцер | 1 |
| 34 | 4279119 | Угловой штуцер | 1 |
| 34 | 4279119 | Угловой штуцер | 1 |
| 34 | 4279119 | Угловой штуцер | 1 |
| 34 | 4368213 | Угловой штуцер | 1 |
| 34 | 4368213 | Угловой штуцер | 1 |
| 34 | 4368213 | Угловой штуцер | 1 |
| 34 | 4368213 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4203171 | Тройник | 1 |
| 35 | 4203171 | Тройник | 1 |
| 35 | 4203171 | Тройник | 1 |
| 35 | 4203171 | Тройник | 1 |
| 35 | 4406156 | Тройник | 1 |
| 35 | 4406156 | Тройник | 1 |
| 35 | 4406156 | Тройник | 1 |
| 35 | 4406156 | Тройник | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4414349 | Пластиковый шланг (R4) | 1 |
| 52 | 4414349 | Пластиковый шланг (R4) | 1 |
| 52 | 4414349 | Пластиковый шланг (R4) | 1 |
| 52 | 4414349 | Пластиковый шланг (R4) | 1 |
| 52 | 4426481 | Пластиковый шланг (R4) | 1 |
| 52 | 4426481 | Пластиковый шланг (R4) | 1 |
| 52 | 4426481 | Пластиковый шланг (R4) | 1 |
| 52 | 4426481 | Пластиковый шланг (R4) | 1 |
| 53 | 4414350 | Пластиковый шланг (R2) | 1 |
| 53 | 4414350 | Пластиковый шланг (R2) | 1 |
| 53 | 4414350 | Пластиковый шланг (R2) | 1 |
| 53 | 4414350 | Пластиковый шланг (R2) | 1 |
| 53 | 4426482 | Пластиковый шланг (R2) | 1 |
| 53 | 4426482 | Пластиковый шланг (R2) | 1 |
| 53 | 4426482 | Пластиковый шланг (R2) | 1 |
| 53 | 4426482 | Пластиковый шланг (R2) | 1 |
| 54 | 4414351 | Пластиковый шланг (R3) | 1 |
| 54 | 4414351 | Пластиковый шланг (R3) | 1 |
| 54 | 4414351 | Пластиковый шланг (R3) | 1 |
| 54 | 4414351 | Пластиковый шланг (R3) | 1 |
| 54 | 4426483 | Пластиковый шланг (R3) | 1 |
| 54 | 4426483 | Пластиковый шланг (R3) | 1 |
| 54 | 4426483 | Пластиковый шланг (R3) | 1 |
| 54 | 4426483 | Пластиковый шланг (R3) | 1 |
| 55 | 4414352 | Пластиковый шланг (R1) | 1 |
| 55 | 4414352 | Пластиковый шланг (R1) | 1 |
| 55 | 4414352 | Пластиковый шланг (R1) | 1 |
| 55 | 4414352 | Пластиковый шланг (R1) | 1 |
| 55 | 4426484 | Пластиковый шланг (R1) | 1 |
| 55 | 4426484 | Пластиковый шланг (R1) | 1 |
| 55 | 4426484 | Пластиковый шланг (R1) | 1 |
| 55 | 4426484 | Пластиковый шланг (R1) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
