Сиденье (навес) [STD] — HITACHI EX50U

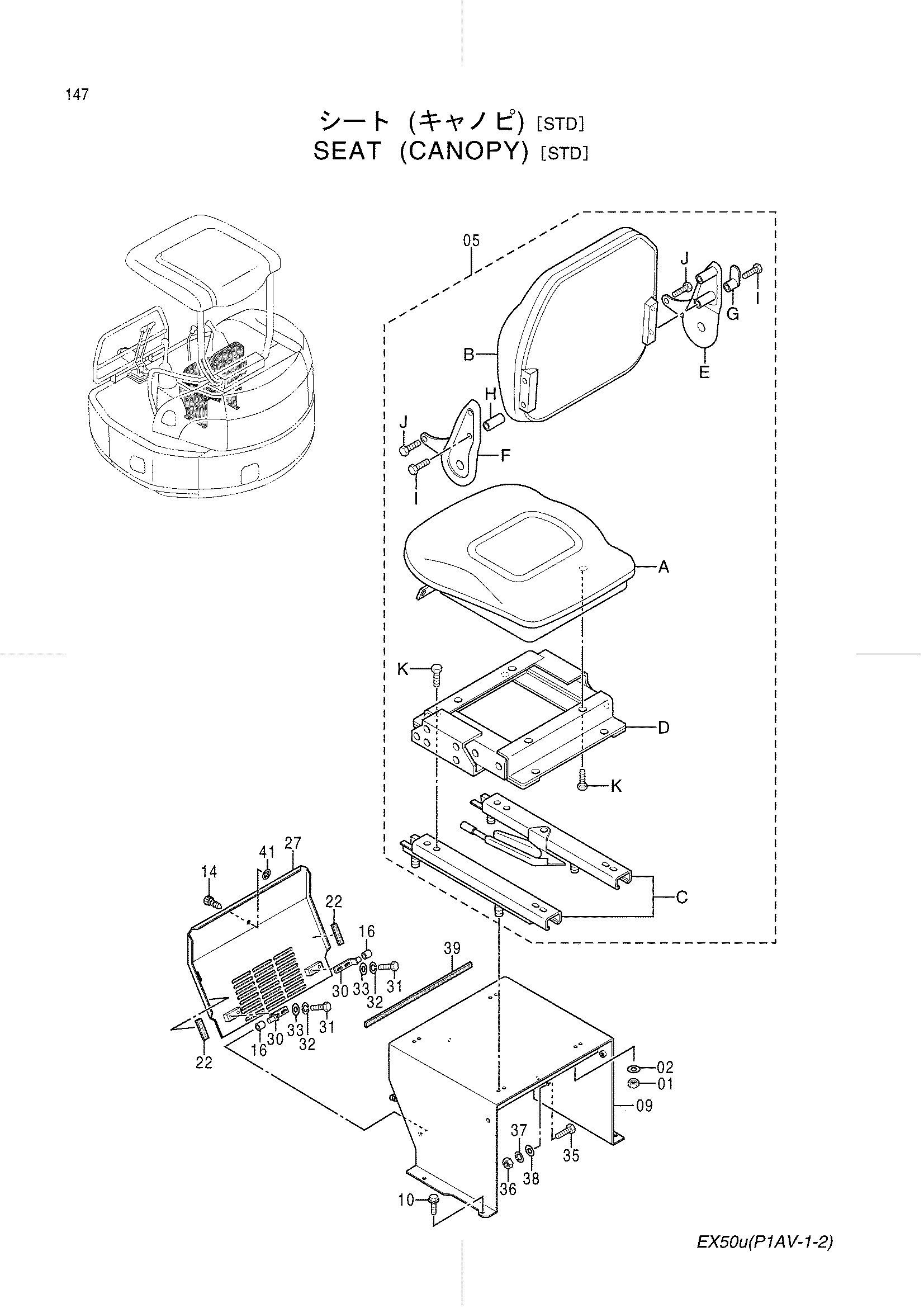

Заводская схема «Сиденье (навес) [STD]» для HITACHI EX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сиденье (навес) [STD] HITACHI EX50U](/catalog-drawings/1c/1caab08b-c23d-49b0-807c-bcd9859435cc.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J231108 | Гайка | 4 |
| 02 | J252108 | Пружинная шайба | 4 |
| 05 | 4399150 | Сиденье | 1 |
| 05A | 4372306 | Накладка | 1 |
| 05B | 4372307 | Накладка | 1 |
| 05C | 4372308 | Ползун | 1 |
| 05D | 4414916 | Рама | 1 |
| 05E | 4372310 | Петля | 1 |
| 05F | 4372311 | Петля | 1 |
| 05G | 4372312 | Ручка | 1 |
| 05H | 4372336 | Проставка | 2 |
| 05I | 4372340 | Болт | 4 |
| 05J | 4372338 | Болт | 4 |
| 05K | 4372337 | Болт | 8 |
| 09 | 7035577 | Кронштейн | 1 |
| 10 | J090825 | Болт с шайбой | 4 |
| 14 | 4372751 | Винт | 1 |
| 16 | 4364950 | Втулка | 2 |
| 22 | 4382094 | Резиновая прокладка | 2 |
| 27 | 7033845 | Крышка | 1 |
| 30 | 9747448 | Кронштейн | 2 |
| 31 | J960612 | Болт | 4 |
| 32 | J252106 | Пружинная шайба | 4 |
| 33 | J253106 | Плоская шайба | 4 |
| 35 | J960616 | Болт | 1 |
| 36 | J231106 | Гайка | 1 |
| 37 | J252106 | Пружинная шайба | 1 |
| 38 | J253106 | Плоская шайба | 1 |
| 39 | 4403071 | Резиновая прокладка | 1 |
| 41 | 4379622 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
