Масляный радиатор трубопроводы (3) — HITACHI EX50U

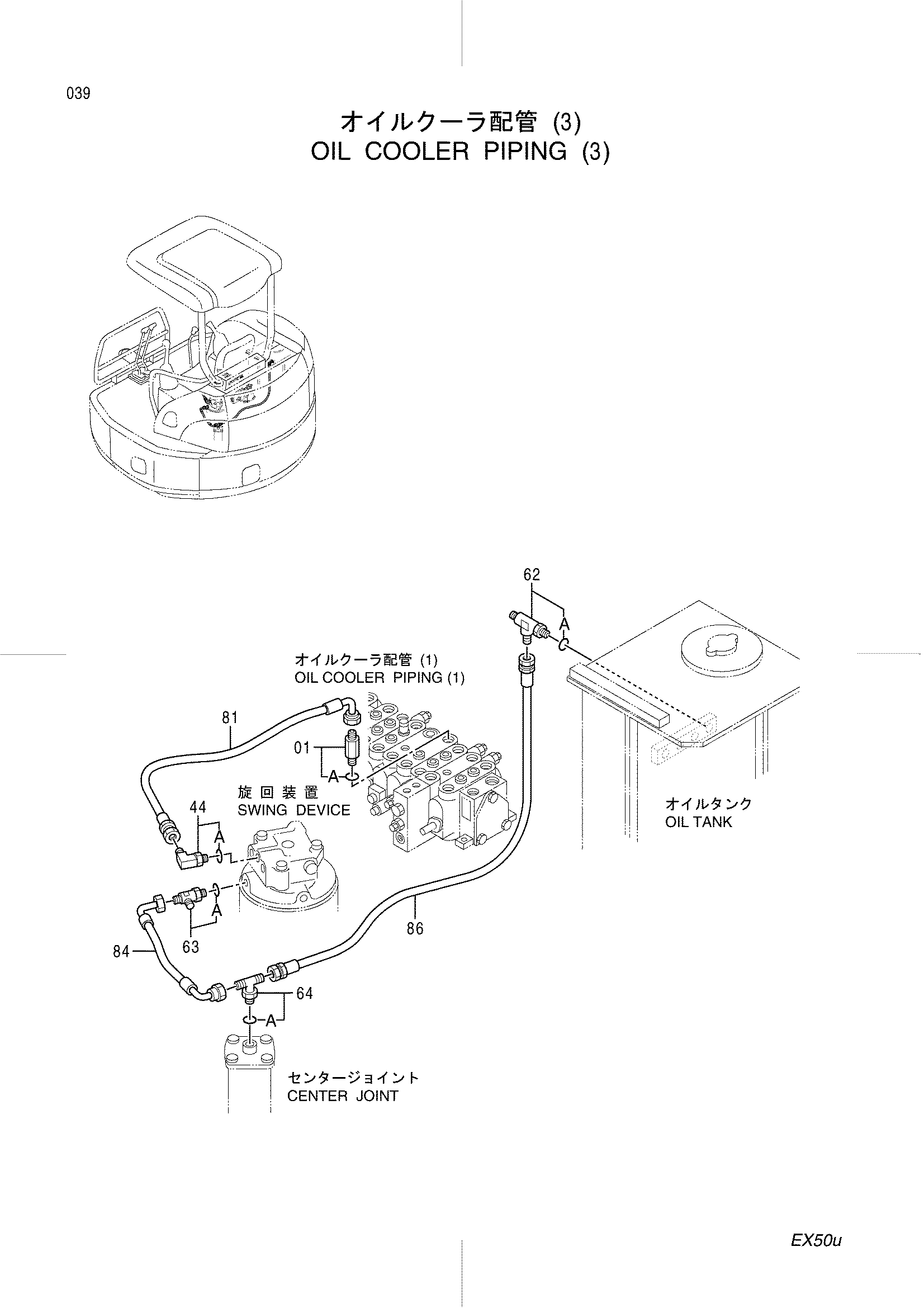

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4276967 | Адаптер | 1 |
| 01 | 4276967 | Адаптер | 1 |
| 01 | 4276967 | Адаптер | 1 |
| 01 | 4276967 | Адаптер | 1 |
| 01 | 4368207 | Адаптер | 1 |
| 01 | 4368207 | Адаптер | 1 |
| 01 | 4368207 | Адаптер | 1 |
| 01 | 4368207 | Адаптер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 44 | 4162917 | Угловой штуцер | 1 |
| 44 | 4162917 | Угловой штуцер | 1 |
| 44 | 4162917 | Угловой штуцер | 1 |
| 44 | 4162917 | Угловой штуцер | 1 |
| 44 | 4277650 | Угловой штуцер | 1 |
| 44 | 4277650 | Угловой штуцер | 1 |
| 44 | 4277650 | Угловой штуцер | 1 |
| 44 | 4277650 | Угловой штуцер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 62 | 4239713 | Тройник | 1 |
| 62 | 4239713 | Тройник | 1 |
| 62 | 4239713 | Тройник | 1 |
| 62 | 4239713 | Тройник | 1 |
| 62 | 4368225 | Тройник | 1 |
| 62 | 4368225 | Тройник | 1 |
| 62 | 4368225 | Тройник | 1 |
| 62 | 4368225 | Тройник | 1 |
| 62A | 4509180 | Уплотнительное кольцо | 1 |
| 63 | 4246385 | Тройник | 1 |
| 63 | 4246385 | Тройник | 1 |
| 63 | 4246385 | Тройник | 1 |
| 63 | 4246385 | Тройник | 1 |
| 63 | 4422936 | Тройник | 1 |
| 63 | 4422936 | Тройник | 1 |
| 63 | 4422936 | Тройник | 1 |
| 63 | 4422936 | Тройник | 1 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | 4278875 | Тройник | 1 |
| 64 | 4278875 | Тройник | 1 |
| 64 | 4278875 | Тройник | 1 |
| 64 | 4278875 | Тройник | 1 |
| 64 | 4406059 | Тройник | 1 |
| 64 | 4406059 | Тройник | 1 |
| 64 | 4406059 | Тройник | 1 |
| 64 | 4406059 | Тройник | 1 |
| 64A | R26448R | Уплотнительное кольцо | 1 |
| 81 | 4414043 | Шланг (M) | 1 |
| 81 | 4414043 | Шланг (M) | 1 |
| 81 | 4414043 | Шланг (M) | 1 |
| 81 | 4414043 | Шланг (M) | 1 |
| 81 | 4426464 | Шланг (M) | 1 |
| 81 | 4426464 | Шланг (M) | 1 |
| 81 | 4426464 | Шланг (M) | 1 |
| 81 | 4426464 | Шланг (M) | 1 |
| 84 | 4401377 | Шланг | 1 |
| 84 | 4401377 | Шланг | 1 |
| 84 | 4401377 | Шланг | 1 |
| 84 | 4401377 | Шланг | 1 |
| 84 | 4426440 | Шланг | 1 |
| 84 | 4426440 | Шланг | 1 |
| 84 | 4426440 | Шланг | 1 |
| 84 | 4426440 | Шланг | 1 |
| 86 | 4401378 | Шланг (T) | 1 |
| 86 | 4401378 | Шланг (T) | 1 |
| 86 | 4401378 | Шланг (T) | 1 |
| 86 | 4401378 | Шланг (T) | 1 |
| 86 | 4426441 | Шланг (T) | 1 |
| 86 | 4426441 | Шланг (T) | 1 |
| 86 | 4426441 | Шланг (T) | 1 |
| 86 | 4426441 | Шланг (T) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
