Облицовка (1-1) — HITACHI EX50U

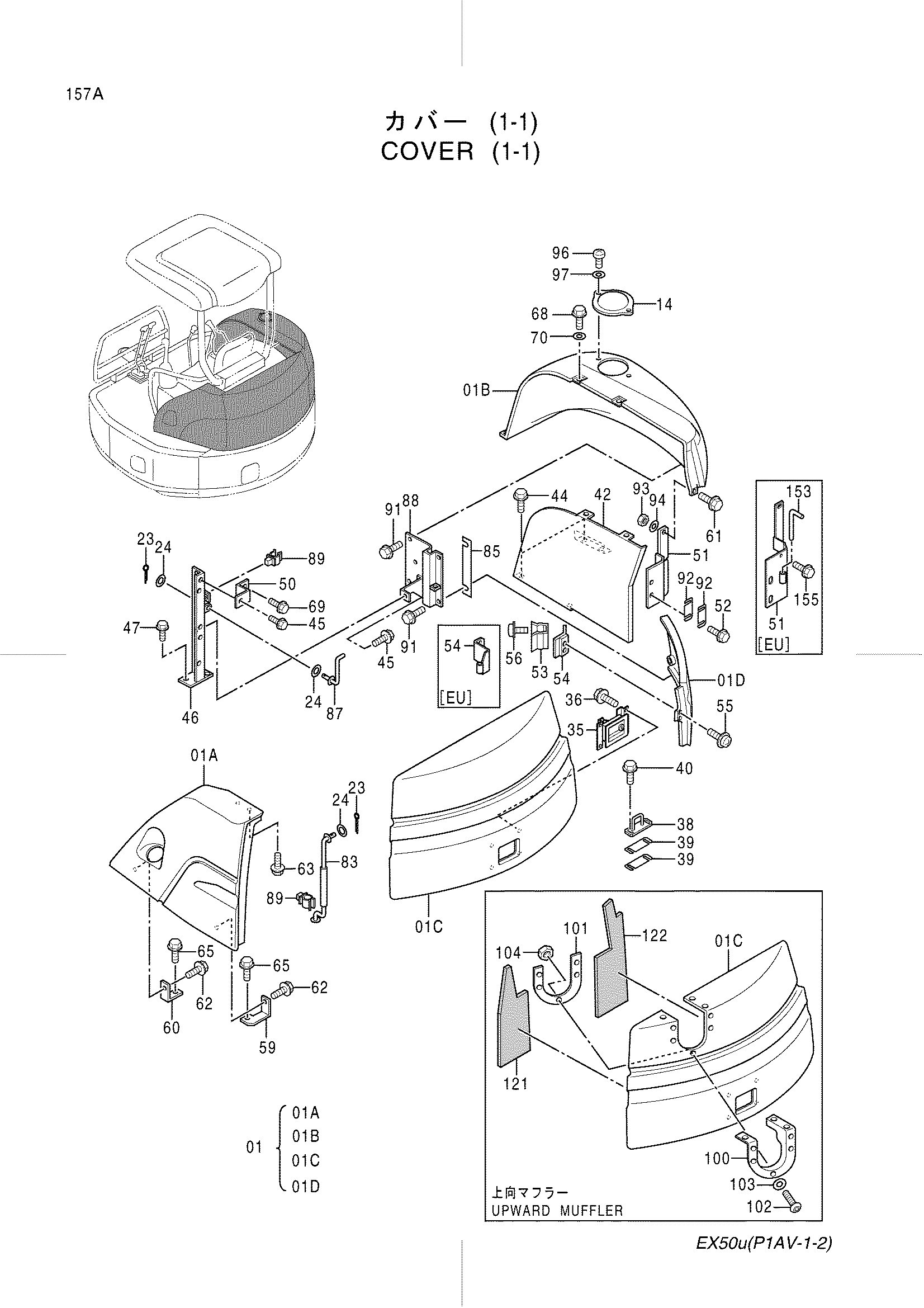

Заводская схема «Облицовка (1-1)» для HITACHI EX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4409102 | Крышка в сборе (NO паинт) | 1 |
| 01 | 4421840 | Крышка в сборе (акуа блуе) | 1 |
| 01 | 4421841 | Крышка в сборе(такси йеллов) | 1 |
| 01A | 4409104 | Крышка (NO паинт) | 1 |
| 01A | 4421842 | Крышка (акуа блуе) | 1 |
| 01A | 4421843 | Крышка (такси йеллов) | 1 |
| 01B | 4404169 | Крышка (акуа блуе) | 1 |
| 01B | 4404179 | Крышка (такси йеллов) | 1 |
| 01B | 4407442 | Крышка (NO паинт) | 1 |
| 01C | 4404165 | Крышка (NO паинт) | 1 |
| 01C | 4404170 | Крышка (акуа блуе) | 1 |
| 01C | 4404180 | Крышка (такси йеллов) | 1 |
| 01C | 4428594 | Крышка (NO паинт)(упвард глушитель) | 1 |
| 01D | 4404166 | Крышка (NO паинт) | 1 |
| 01D | 4404171 | Крышка (акуа блуе) | 1 |
| 01D | 4404181 | Крышка (такси йеллов) | 1 |
| 14 | 4407449 | Крышка | 1 |
| 23 | A762016 | Шплинт | 2 |
| 24 | J253108 | Плоская шайба | 3 |
| 35 | 4393983 | Раткх | 1 |
| 36 | J090614 | Болт с шайбой | 4 |
| 38 | 8059499 | Защёлка | 1 |
| 39 | 4347798 | Регулировочная шайба 1.2 | 2 |
| 40 | J051030 | Болт с шайбой | 2 |
| 42 | 7035761 | Кронштейн | 1 |
| 44 | J090820 | Болт с шайбой | 4 |
| 45 | J090825 | Болт с шайбой | 2 |
| 46 | 8069525 | Кронштейн | 1 |
| 47 | J051025 | Болт с шайбой | 2 |
| 50 | 9751395 | Кронштейн | 1 |
| 51 | 8070545 | Защёлка [STD] | 1 |
| 51 | 8078453 | Кронштейн [EU] | 1 |
| 52 | J090816 | Болт с шайбой | 2 |
| 53 | 4394379 | Держатель [STD] | 1 |
| 54 | 9749136 | Пластина [STD] | 1 |
| 54 | 9753861 | Ограничитель [EU] | 1 |
| 55 | J680620 | Винт с шайбой [STD] | 2 |
| 55 | J680625 | Винт с шайбой [EU] | 2 |
| 56 | J670306 | Винт с шайбой [STD] | 2 |
| 59 | 4393556 | Кронштейн | 1 |
| 60 | 4393557 | Кронштейн | 1 |
| 61 | J090620 | Болт с шайбой | 1 |
| 62 | J090818 | Болт с шайбой | 2 |
| 63 | J090835 | Болт с шайбой | 2 |
| 65 | J090825 | Болт с шайбой | 2 |
| 68 | J080830 | Болт с шайбой | 2 |
| 69 | J090818 | Болт с шайбой | 2 |
| 70 | 4346037 | Шайба | 2 |
| 83 | 8071581 | Стойка | 1 |
| 85 | 4393204 | Регулировочная шайба | 1 |
| 87 | 9749730 | Стойка | 1 |
| 88 | 4409997 | Петля | 1 |
| 89 | 4399244 | Держатель | 2 |
| 91 | J090818 | Болт с шайбой | 5 |
| 92 | 4408881 | Регулировочная шайба 1.0 | 2 |
| 93 | J231106 | Гайка | 1 |
| 94 | J253106 | Плоская шайба | 1 |
| 96 | 4373779 | Винт | 2 |
| 97 | J254006 | Шайба | 2 |
| 100 | 4425378 | Крышка | 1 |
| 101 | 4425379 | Крышка | 1 |
| 102 | 4373779 | Винт | 8 |
| 103 | J254006 | Шайба | 8 |
| 104 | J231106 | Гайка | 8 |
| 121 | 4425352 | Резиновая прокладка | 1 |
| 122 | 4425353 | Резиновая прокладка | 1 |
| 153 | 4429981 | Палец [EU] | 1 |
| 155 | J090614 | Болт с шайбой [EU] | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
