Дополнительный трубопроводы (передний) <стд.арм> [STD] — HITACHI EX50U
Заводская схема «Дополнительный трубопроводы (передний) <стд.арм> [STD]» для HITACHI EX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.

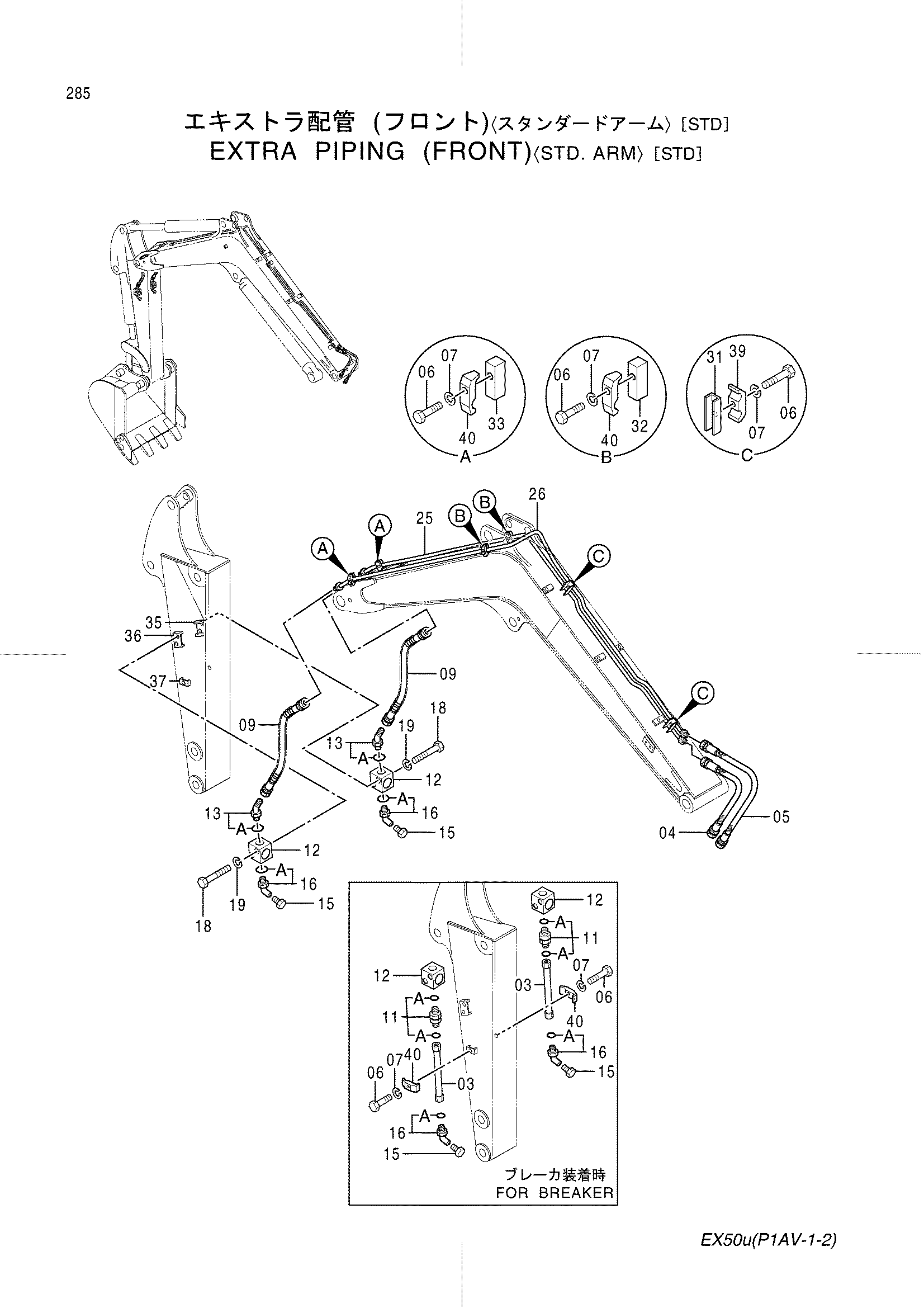

![Схема Дополнительный трубопроводы (передний) <стд.арм> [STD] HITACHI EX50U](/catalog-drawings/ff/ff5195b5-63ab-461b-9992-7e09493ef0a9.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 9743589 | Трубка | 2 |
| 04 | 4401621 | Шланг | 1 |
| 04 | 4401621 | Шланг | 1 |
| 04 | 4401621 | Шланг | 1 |
| 04 | 4401621 | Шланг | 1 |
| 04 | 4426459 | Шланг | 1 |
| 04 | 4426459 | Шланг | 1 |
| 04 | 4426459 | Шланг | 1 |
| 04 | 4426459 | Шланг | 1 |
| 05 | 4409055 | Шланг | 1 |
| 05 | 4409055 | Шланг | 1 |
| 05 | 4409055 | Шланг | 1 |
| 05 | 4409055 | Шланг | 1 |
| 05 | 4426461 | Шланг | 1 |
| 05 | 4426461 | Шланг | 1 |
| 05 | 4426461 | Шланг | 1 |
| 05 | 4426461 | Шланг | 1 |
| 06 | J971045 | Болт | 8 |
| 07 | J252210 | Пружинная шайба | 8 |
| 09 | 4401057 | Шланг | 2 |
| 09 | 4401057 | Шланг | 2 |
| 09 | 4401057 | Шланг | 2 |
| 09 | 4401057 | Шланг | 2 |
| 09 | 4426427 | Шланг | 2 |
| 09 | 4426427 | Шланг | 2 |
| 09 | 4426427 | Шланг | 2 |
| 09 | 4426427 | Шланг | 2 |
| 11 | 4276850 | Адаптер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 2 |
| 12 | 4287721 | Запорный клапан | 2 |
| 13 | 4081336 | Угловой штуцер | 2 |
| 13 | 4081336 | Угловой штуцер | 2 |
| 13 | 4081336 | Угловой штуцер | 2 |
| 13 | 4081336 | Угловой штуцер | 2 |
| 13 | 4200326 | Угловой штуцер | 2 |
| 13 | 4200326 | Угловой штуцер | 2 |
| 13 | 4200326 | Угловой штуцер | 2 |
| 13 | 4200326 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4294858 | Пробка | 2 |
| 16 | 4293263 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | J960860 | Болт | 4 |
| 19 | J252108 | Пружинная шайба | 4 |
| 25 | 8072721 | Трубка | 1 |
| 25 | 8072721 | Трубка | 1 |
| 25 | 8072721 | Трубка | 1 |
| 25 | 8072721 | Трубка | 1 |
| 25 | 8077349 | Трубка | 1 |
| 25 | 8077349 | Трубка | 1 |
| 25 | 8077349 | Трубка | 1 |
| 25 | 8077349 | Трубка | 1 |
| 26 | 8072722 | Трубка | 1 |
| 26 | 8072722 | Трубка | 1 |
| 26 | 8072722 | Трубка | 1 |
| 26 | 8072722 | Трубка | 1 |
| 26 | 8077350 | Трубка | 1 |
| 26 | 8077350 | Трубка | 1 |
| 26 | 8077350 | Трубка | 1 |
| 26 | 8077350 | Трубка | 1 |
| 31 | 9745354 | Седло винта | 2 |
| 32 | 4392160 | Седло винта | 2 |
| 33 | 4392161 | Седло винта | 2 |
| 35 | 9737005 | Седло винта | 1 |
| 36 | 9737006 | Седло винта | 1 |
| 37 | 9743546 | Седло винта | 2 |
| 39 | 4354753 | Хомут трубки | 2 |
| 40 | 4354754 | Хомут трубки | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
