Сиденье (кабина) [STD] — HITACHI EX50U

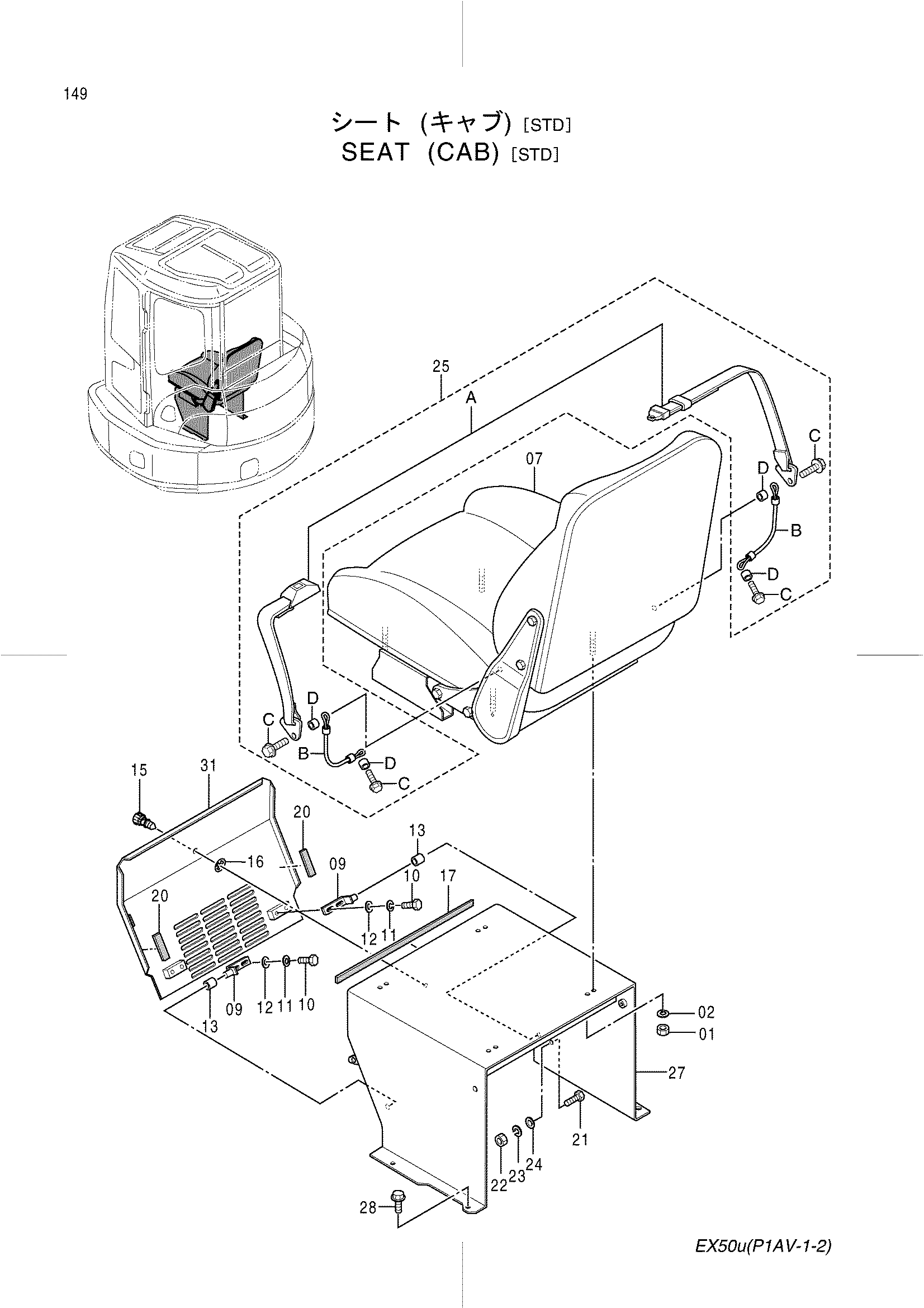

Заводская схема «Сиденье (кабина) [STD]» для HITACHI EX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сиденье (кабина) [STD] HITACHI EX50U](/catalog-drawings/5c/5c0a6020-bfe4-46cc-a8d7-3658625b3c2d.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J231108 | Гайка | 4 |
| 02 | J252108 | Пружинная шайба | 4 |
| 07 | 4414363 | Сиденье | 1 |
| 09 | 9747448 | Кронштейн | 2 |
| 10 | J960612 | Болт | 4 |
| 11 | J252106 | Пружинная шайба | 4 |
| 12 | J253106 | Плоская шайба | 4 |
| 13 | 4364950 | Втулка | 2 |
| 15 | 4372751 | Винт | 1 |
| 16 | 4379622 | Гайка | 1 |
| 17 | 4403071 | Резиновая прокладка | 1 |
| 20 | 4382094 | Резиновая прокладка | 2 |
| 21 | J960616 | Болт | 1 |
| 22 | J231106 | Гайка | 1 |
| 23 | J252106 | Пружинная шайба | 1 |
| 24 | J253106 | Плоская шайба | 1 |
| 25 | 4415055 | Сеат-белт | 1 |
| 25A | 4357520 | Сеат-белт | 1 |
| 25B | 4357521 | Канат провод | 2 |
| 25C | 4415053 | Болт | 4 |
| 25D | 4415054 | Втулка | 4 |
| 27 | 7035577 | Кронштейн | 1 |
| 28 | J090825 | Болт с шайбой | 4 |
| 31 | 7033845 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
