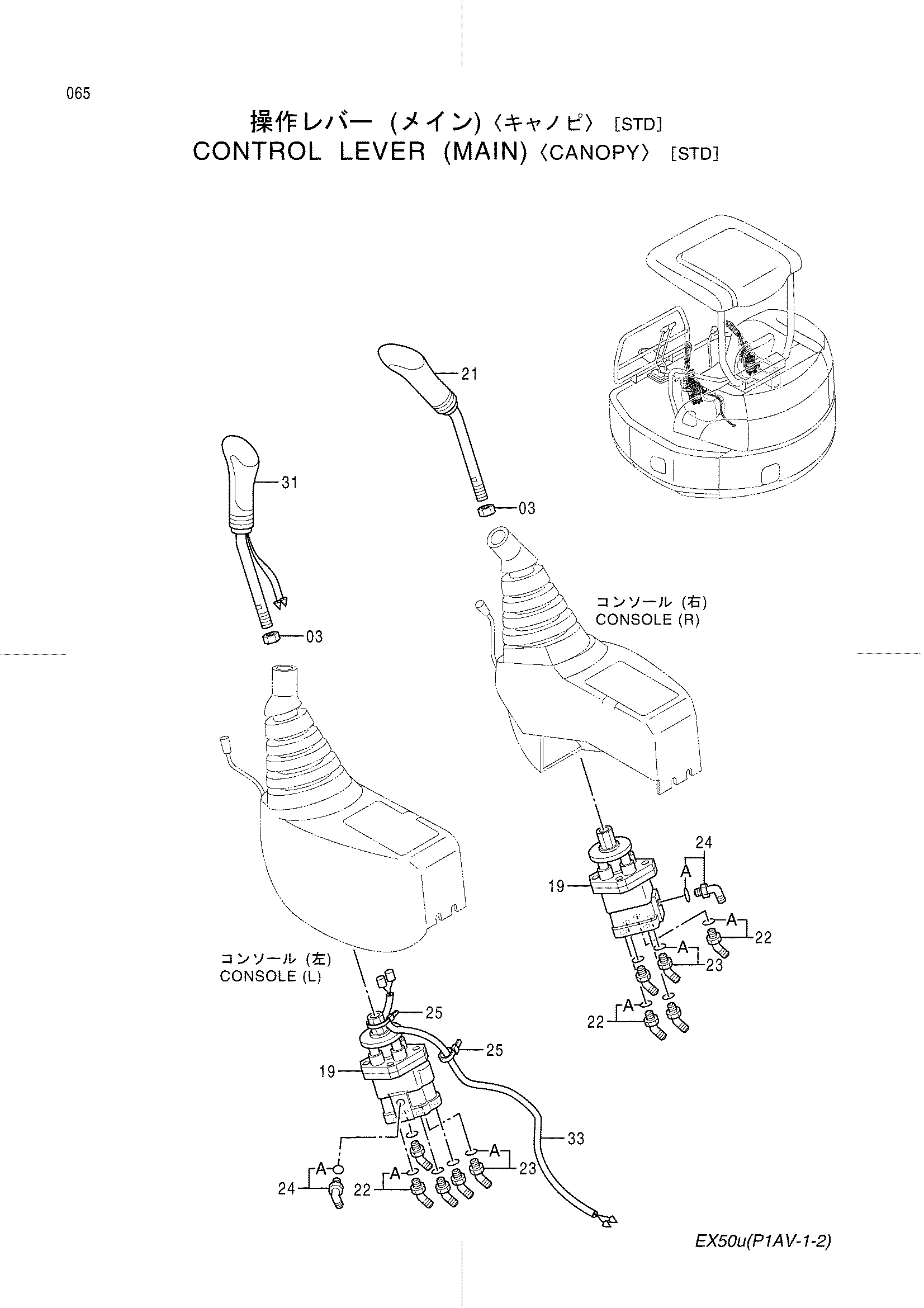

Рычаг управления (основной) <навес> [STD] — HITACHI EX50U

Заводская схема «Рычаг управления (основной) <навес> [STD]» для HITACHI EX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	J231214	Гайка	2
19	(9150317)	Пилотный клапан(для транспортировка)	2
19	9145840 замена: 9150317	Пилотный клапан(для узел в сборе of машина)	2
21	4380480	Рычаг	1
22	4108100	Угловой штуцер	8
22	4108100	Угловой штуцер	8
22	4108100	Угловой штуцер	8
22	4108100	Угловой штуцер	8
22	4193826	Угловой штуцер	8
22	4193826	Угловой штуцер	8
22	4193826	Угловой штуцер	8
22	4193826	Угловой штуцер	8
22A	957366	Уплотнительное кольцо	1
23	4365473	Угловой штуцер	2
23	4365473	Угловой штуцер	2
23	4365473	Угловой штуцер	2
23	4365473	Угловой штуцер	2
23	4426647	Угловой штуцер	2
23	4426647	Угловой штуцер	2
23	4426647	Угловой штуцер	2
23	4426647	Угловой штуцер	2
23A	957366	Уплотнительное кольцо	1
24	4112300	Угловой штуцер	2
24	4112300	Угловой штуцер	2
24	4112300	Угловой штуцер	2
24	4112300	Угловой штуцер	2
24	4154670	Угловой штуцер	2
24	4154670	Угловой штуцер	2
24	4154670	Угловой штуцер	2
24	4154670	Угловой штуцер	2
24A	957366	Уплотнительное кольцо	1
25	4326365	Ленточный зажим	2
31	4365816	Рычаг	1
33	4368834	Жгут проводов	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
