Сиденье (кондиционер.) [STD] — HITACHI EX50U

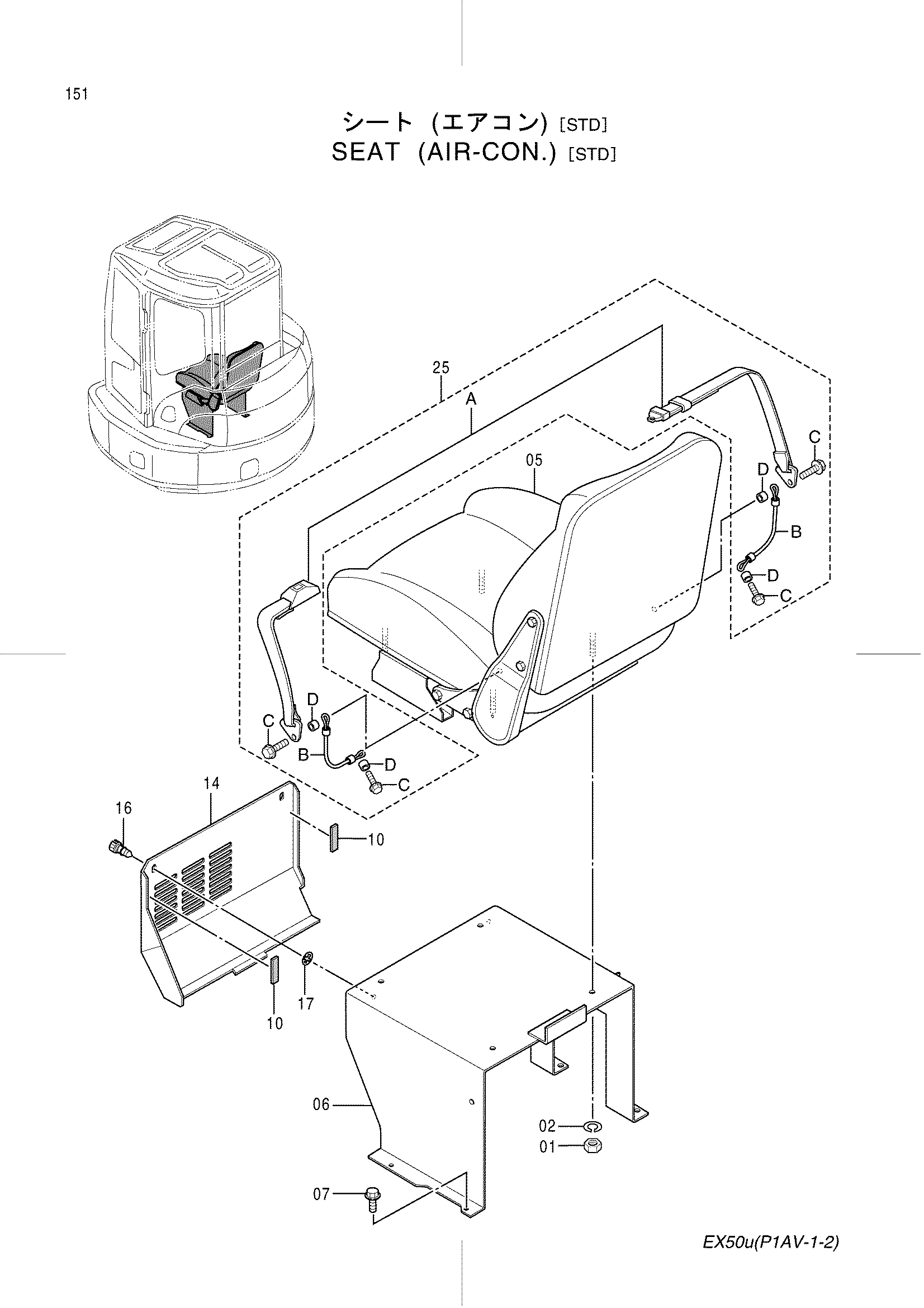

Заводская схема «Сиденье (кондиционер.) [STD]» для HITACHI EX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Сиденье (кондиционер.) [STD] HITACHI EX50U](/catalog-drawings/62/627914b6-8c45-4bb0-8782-2c2479b95d80.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J231108 | Гайка | 4 |
| 02 | J252108 | Пружинная шайба | 4 |
| 05 | 4414363 | Сиденье | 1 |
| 06 | 7035589 | Кронштейн | 1 |
| 07 | J090825 | Болт с шайбой | 4 |
| 10 | 4382094 | Резиновая прокладка | 2 |
| 14 | 2041732 | Крышка | 1 |
| 16 | 4372751 | Винт | 2 |
| 17 | 4379622 | Гайка | 2 |
| 25 | 4415055 | Сеат-белт | 1 |
| 25A | 4357520 | Сеат-белт | 1 |
| 25B | 4357521 | Канат провод | 2 |
| 25C | 4415053 | Болт | 4 |
| 25D | 4415054 | Втулка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
