1P-2P кханге трубопроводы — HITACHI EX50U

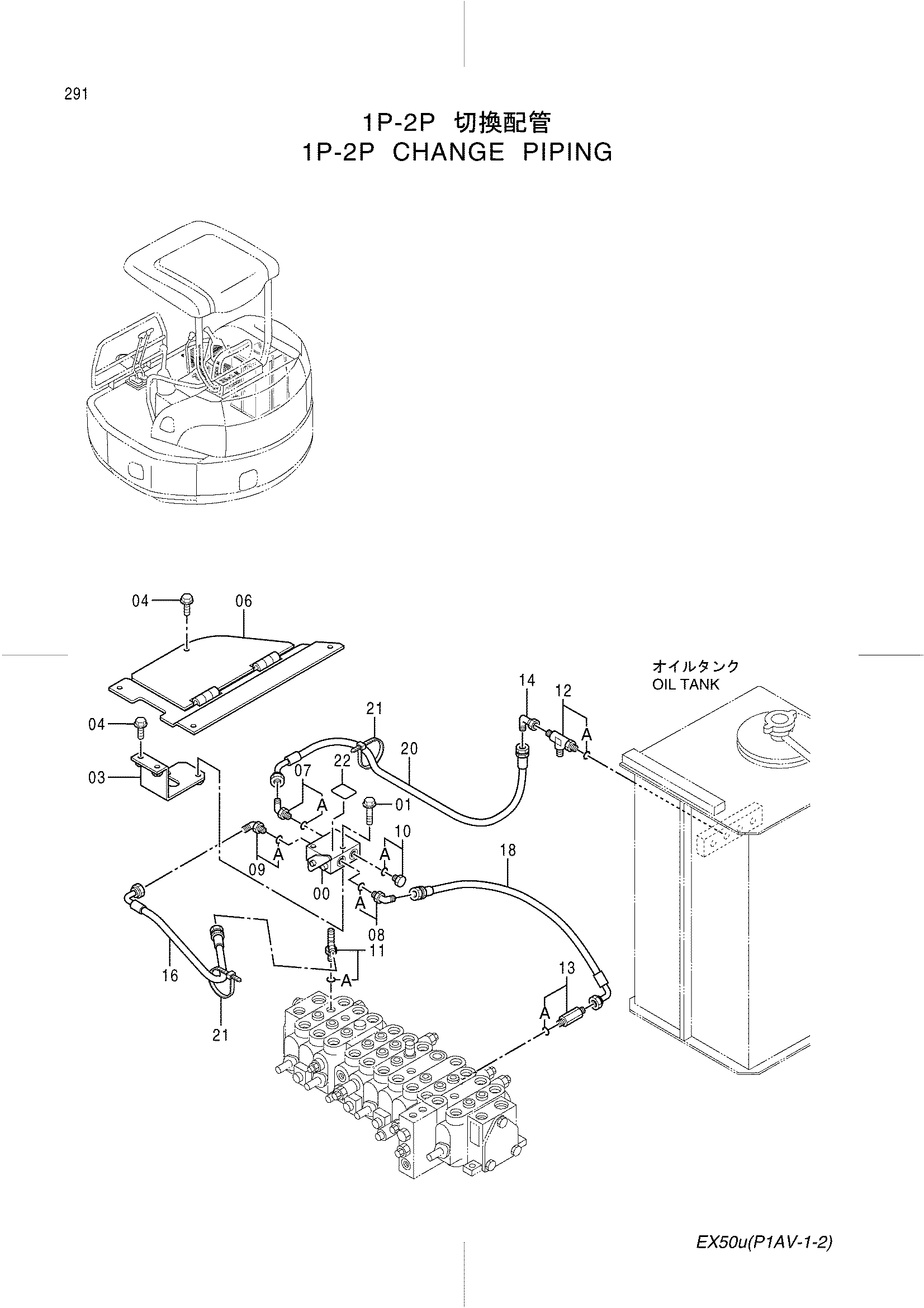

Заводская схема «1P-2P кханге трубопроводы» для HITACHI EX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4395841 | Запорный клапан | 1 |
| 01 | J090850 | Болт с шайбой | 2 |
| 03 | 9750488 | Кронштейн | 1 |
| 04 | J090825 | Болт с шайбой | 3 |
| 06 | 8072688 | Пластина | 1 |
| 07 | 4193826 | Угловой штуцер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4154670 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4200470 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4093624 | Пробка | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4222018 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4269617 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4270517 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4346096 | Унион S | 1 |
| 16 | 4299145 | Шланг | 1 |
| 18 | 4299143 | Шланг | 1 |
| 20 | 4391533 | Шланг | 1 |
| 21 | 4055312 | Ленточный зажим | 2 |
| 22 | 4403723 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
