Механизм натяжения (стальная гусеница) — HITACHI EX50U

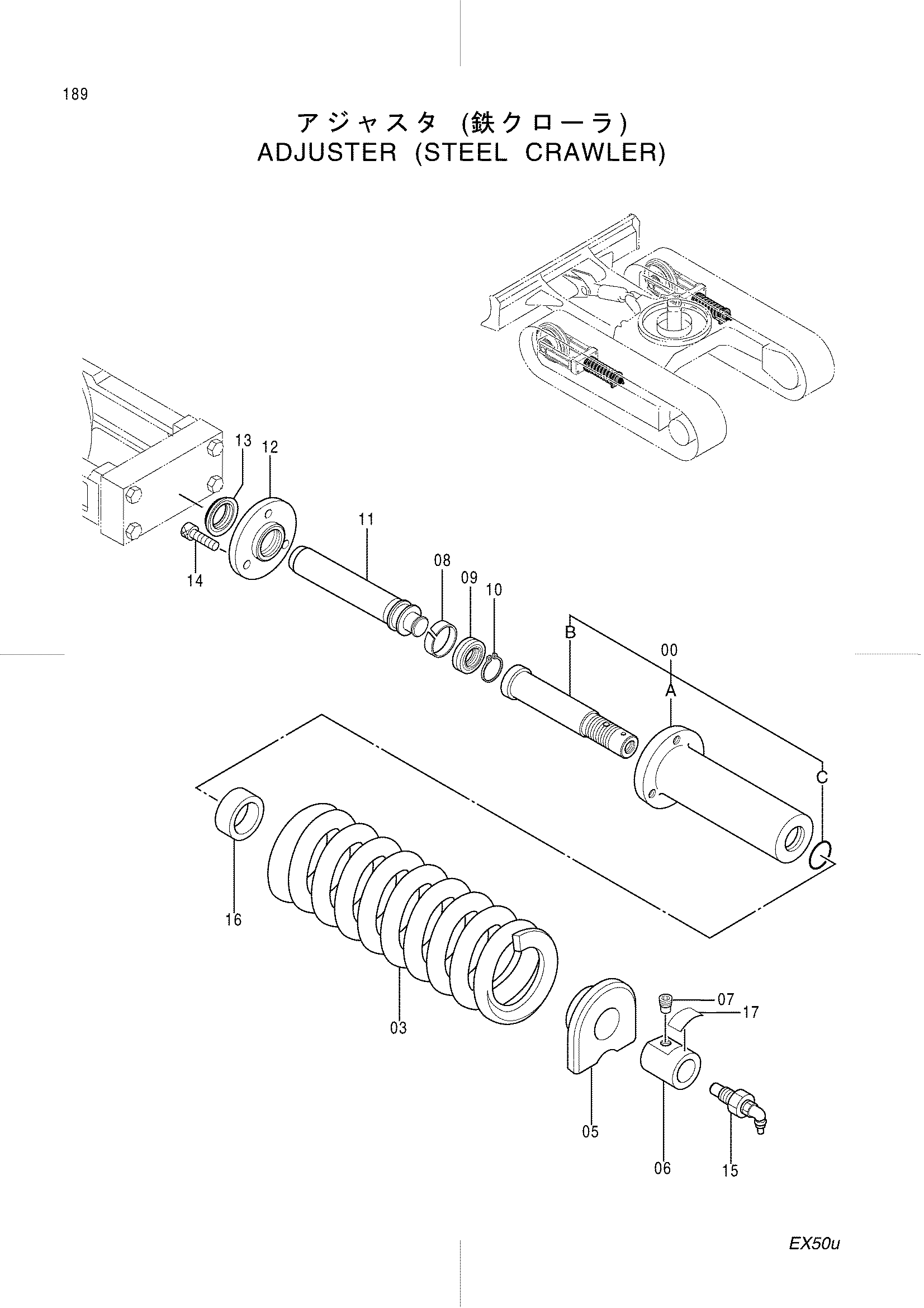

Заводская схема «Механизм натяжения (стальная гусеница)» для HITACHI EX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9180331 | Механизм натяжения в сборе | 2 | |
| 00 | 9180329 | Гидроцилиндр. в сборе | 1 |
| 00A | 3085800 | Гидроцилиндр | 1 |
| 00B | 3058196 | Шток | 1 |
| 00C | 955020 | Уплотнительное кольцо | 1 |
| 03 | 3085801 | Пружина | 1 |
| 05 | 4324332 | Шайба | 1 |
| 06 | 4285040 | Гайка | 1 |
| 07 | 4276113 | Пробка | 1 |
| 08 | 4324333 | Износостойкое кольцо | 1 |
| 09 | 4324334 | U-образная манжета | 1 |
| 10 | 4235202 | Стопорное кольцо | 1 |
| 11 | 3066843 | Шток поршня | 1 |
| 12 | 3066842 | Фланец | 1 |
| 13 | 4324335 | Пылезащитное уплотнение | 1 |
| 14 | M340820 | Болт с внутренним шестигранником | 3 |
| 15 | 4276114 | Клапан | 1 |
| 16 | 4323076 | Проставка | 1 |
| 17 | 4297719 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
