Управление короб — HITACHI EX50U

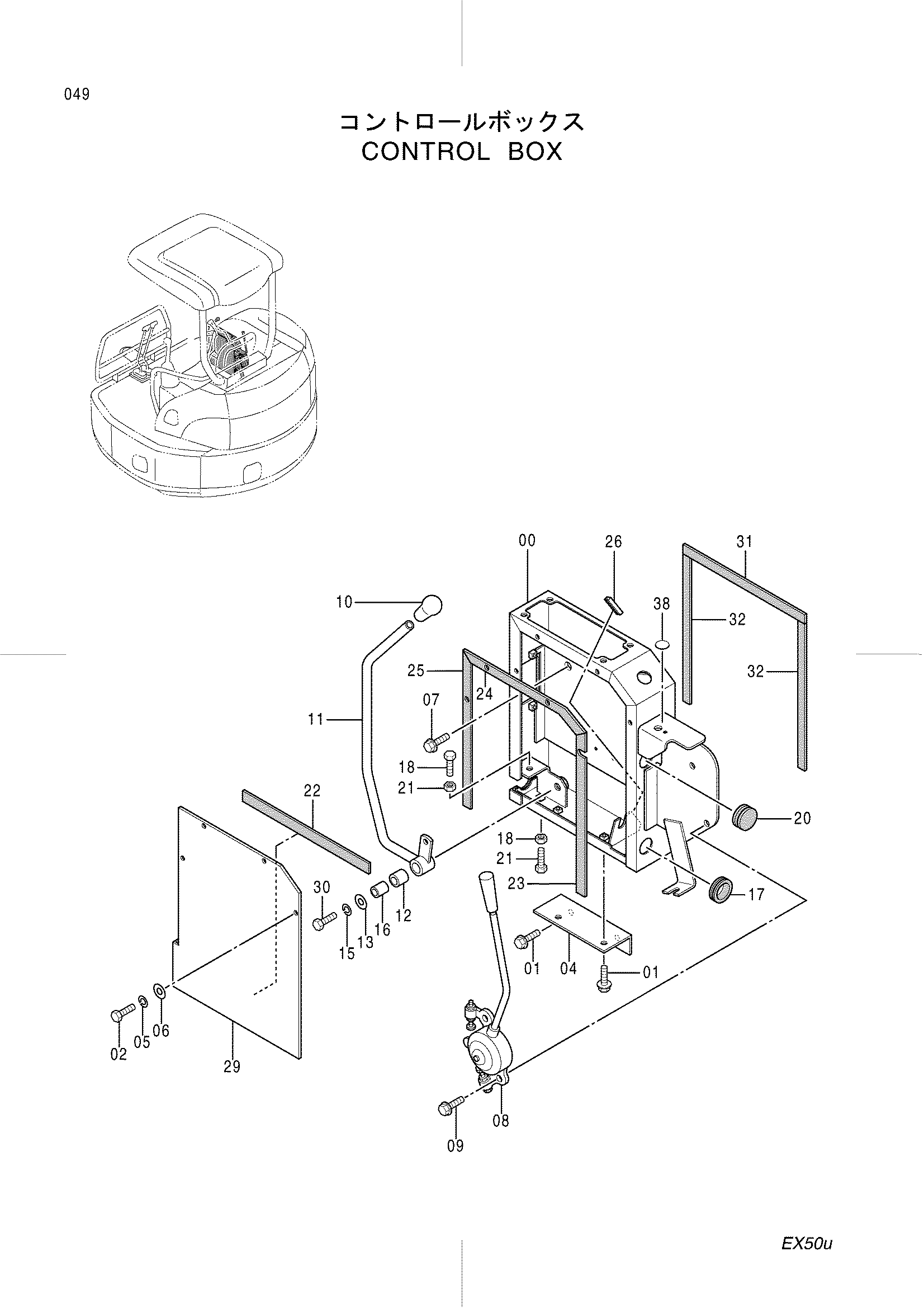

Заводская схема «Управление короб» для HITACHI EX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006225 | Короб управление | 1 |
| 01 | J040816 | Болт с шайбой | 4 |
| 02 | J960614 | Болт | 5 |
| 04 | 4409056 | Кронштейн | 1 |
| 05 | J252106 | Пружинная шайба | 5 |
| 06 | J253106 | Плоская шайба | 5 |
| 07 | J040820 | Болт с шайбой | 1 |
| 08 | 4325764 | Рычаг | 1 |
| 09 | J050825 | Болт с шайбой | 2 |
| 10 | 4399121 | Рукоятка | 1 |
| 11 | 8074026 | Рычаг | 1 |
| 12 | 4280297 | Втулка | 1 |
| 13 | 449490 | Шайба | 1 |
| 15 | J252212 | Пружинная шайба | 1 |
| 16 | 4279507 | Коллер | 1 |
| 17 | 4235210 | Резиновая втулка | 1 |
| 18 | J231106 | Гайка | 2 |
| 20 | 4188729 | Резиновая втулка | 1 |
| 21 | 4296152 | Болт | 2 |
| 22 | 4409058 | Резиновое уплотнение | 1 |
| 23 | 4409059 | Резиновое уплотнение | 1 |
| 24 | 4409651 | Резиновое уплотнение | 1 |
| 25 | 4409061 | Резиновое уплотнение | 1 |
| 26 | 4399148 | Амортизатор | 1 |
| 29 | 8075914 | Крышка | 1 |
| 30 | J971250 | Болт | 1 |
| 31 | 4417952 | Резиновое уплотнение | 1 |
| 32 | 4417953 | Резиновое уплотнение | 2 |
| 38 | 4403844 | Наклейка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
