Отопитель (кабина, навес) — HITACHI EX50U

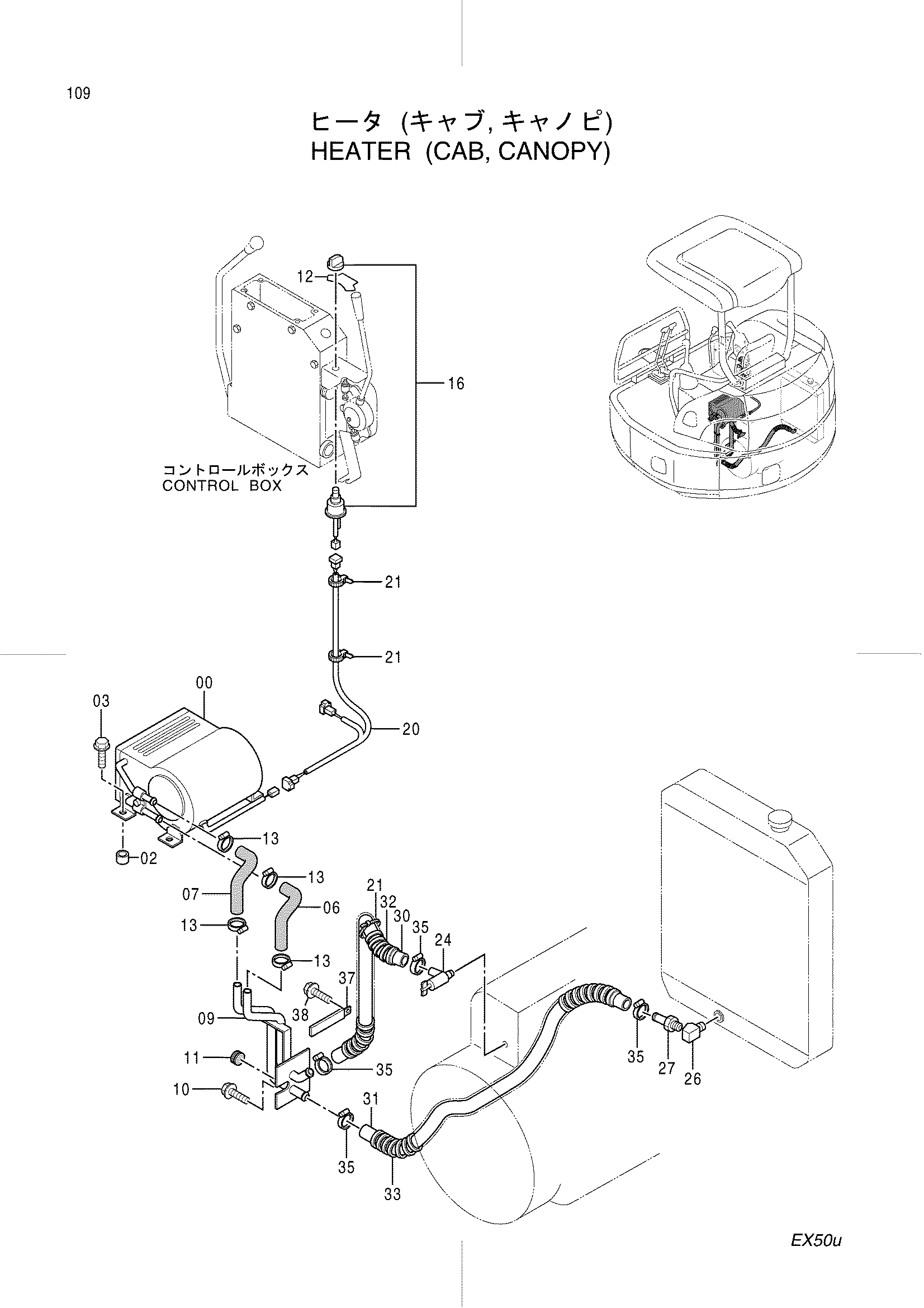

Заводская схема «Отопитель (кабина, навес)» для HITACHI EX50U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4289620 | Отопитель | 1 |
| 02 | 4398843 | Проставка | 4 |
| 03 | J051035 | Болт с шайбой | 4 |
| 06 | 4393657 | Водяной шланг | 1 |
| 07 | 4393658 | Водяной шланг | 1 |
| 09 | 8075913 | Трубка | 1 |
| 10 | J090825 | Болт с шайбой | 2 |
| 11 | 4195198 | Резиновая втулка | 1 |
| 12 | 4343720 | Информационная табличка | 1 |
| 13 | 4514699 | Хомут шланга | 4 |
| 16 | 4294504 | Выключатель отопитель | 1 |
| 20 | 4420022 | Жгут проводов | 1 |
| 21 | 4055312 | Ленточный зажим | 3 |
| 24 | 4508050 | Кран | 1 |
| 26 | 4332129 | Адаптер | 1 |
| 27 | 4294662 | Адаптер | 1 |
| 30 | 4399544 | Водяной шланг | 1 |
| 31 | 4399545 | Водяной шланг | 1 |
| 32 | 4399546 | Трубка корругатед | 1 |
| 33 | 4399547 | Трубка корругатед | 1 |
| 35 | 4514699 | Хомут шланга | 4 |
| 37 | 4288707 | Хомут | 1 |
| 38 | J051020 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX50U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
