Крышка (1) — HITACHI EX5-2

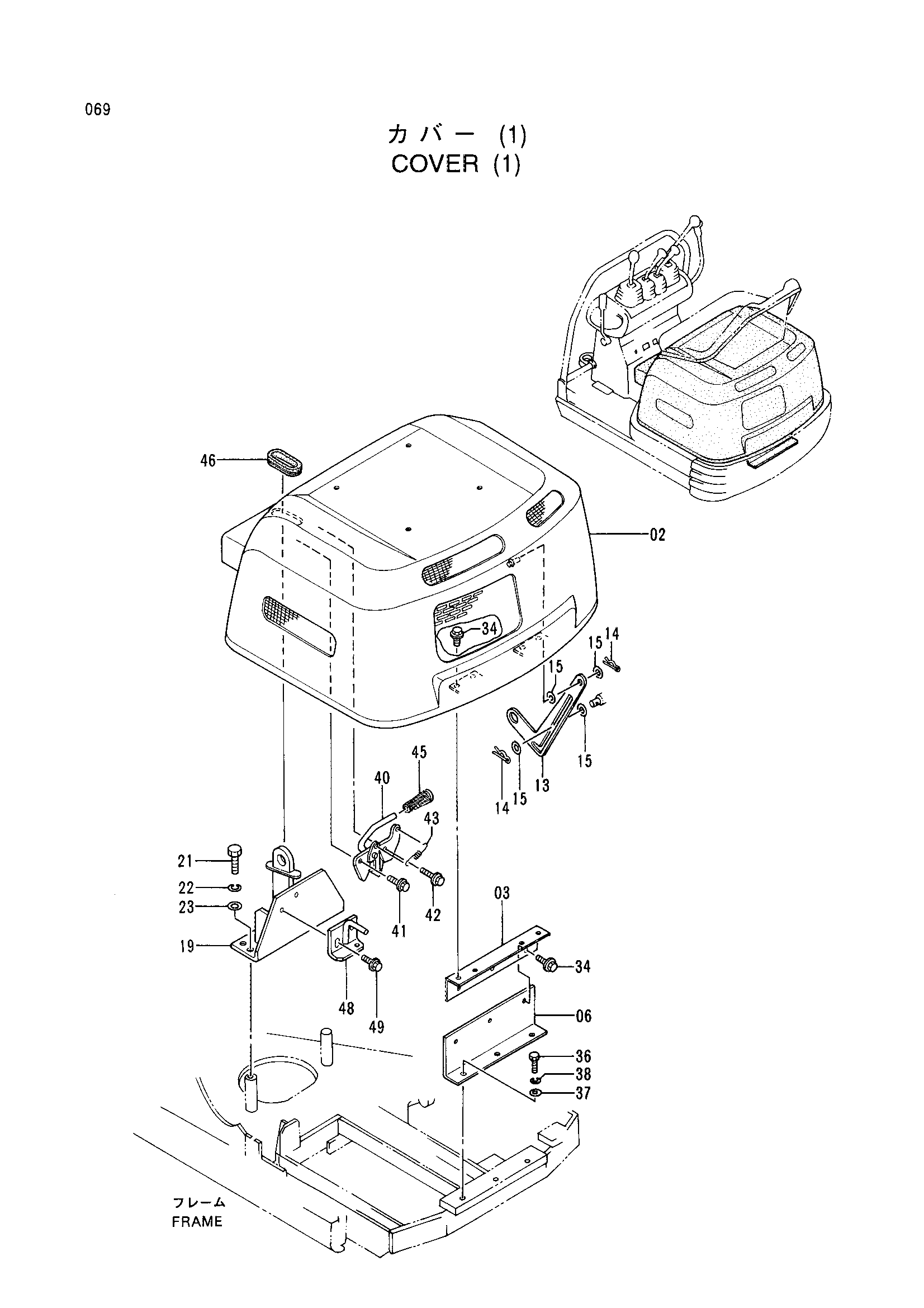

Заводская схема «Крышка (1)» для HITACHI EX5-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 7027475 | Крышка двигатель | 1 |
| 03 | 8056960 | Кронштейн | 1 |
| 06 | 8056959 | Кронштейн | 1 |
| 13 | 3062151 | Стойка | 1 |
| 14 | 4022697 | Стопорный палец | 2 |
| 15 | 4303547 | Шайба | 4 |
| 19 | 7027525 | Кронштейн | 1 |
| 21 | J971230 | Болт | 2 |
| 22 | J252212 | Пружинная шайба | 2 |
| 23 | J253112 | Плоская шайба | 2 |
| 34 | J090820 | Болт с шайбой | 7 |
| 36 | J960814 | Болт | 3 |
| 37 | J253108 | Плоская шайба | 3 |
| 38 | J252108 | Пружинная шайба | 3 |
| 40 | 7027486 | Крюк | 1 |
| 41 | J080816 | Болт с шайбой | 1 |
| 42 | J080820 | Болт с шайбой | 1 |
| 43 | 4319226 | Пружина | 1 |
| 45 | 4280104 | Рукоятка | 1 |
| 46 | 4318699 | Резиновая втулка | 1 |
| 48 | 9739854 | Кронштейн | 1 |
| 49 | J090816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
