Основной трубопроводы (4) — HITACHI EX5-2

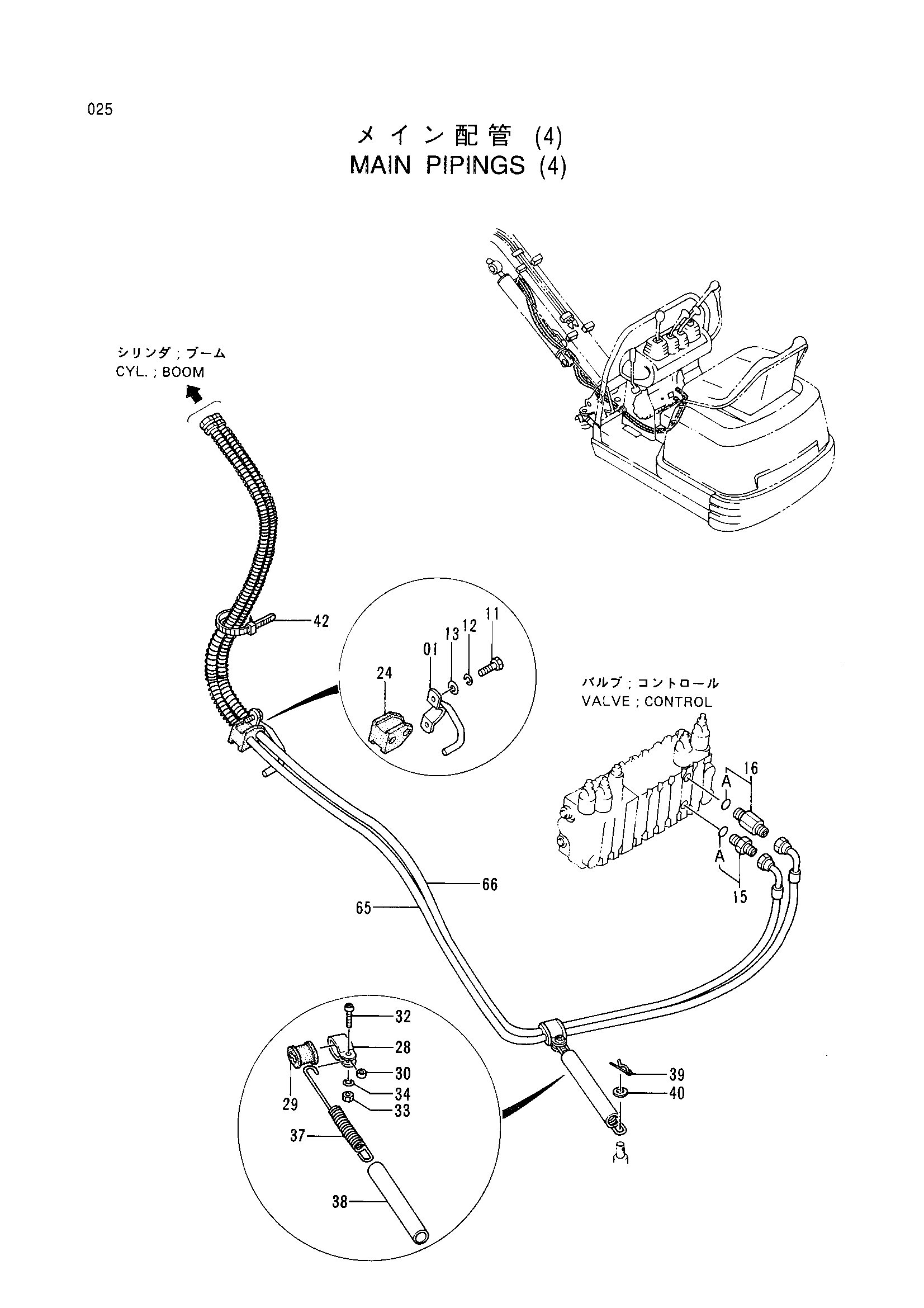

Заводская схема «Основной трубопроводы (4)» для HITACHI EX5-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8055425 | Хомут | 1 |
| 11 | J960820 | Болт | 2 |
| 12 | J252108 | Пружинная шайба | 2 |
| 13 | J253108 | Плоская шайба | 2 |
| 15 | 4200465 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4270517 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4322021 | Резиновая втулка | 1 |
| 28 | 4323154 | Хомут шланга | 1 |
| 29 | 4323155 | Резиновая втулка | 1 |
| 30 | 4323156 | Проставка | 1 |
| 32 | J691613 | Винт | 1 |
| 33 | J231106 | Гайка | 1 |
| 34 | J252106 | Пружинная шайба | 1 |
| 37 | 4323157 | Пружина растяжения | 1 |
| 38 | 4323158 | Трубка | 1 |
| 39 | 4022698 | Стопорный палец | 1 |
| 40 | J253110 | Плоская шайба | 1 |
| 42 | 4055311 | Ленточный зажим | 1 |
| 65 | 4325113 | Шланг (C/V - стрела шток) | 1 |
| 66 | 4325114 | Шланг (C/V - стрела нижний) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
