Рычаг управления (ход) — HITACHI EX5-2

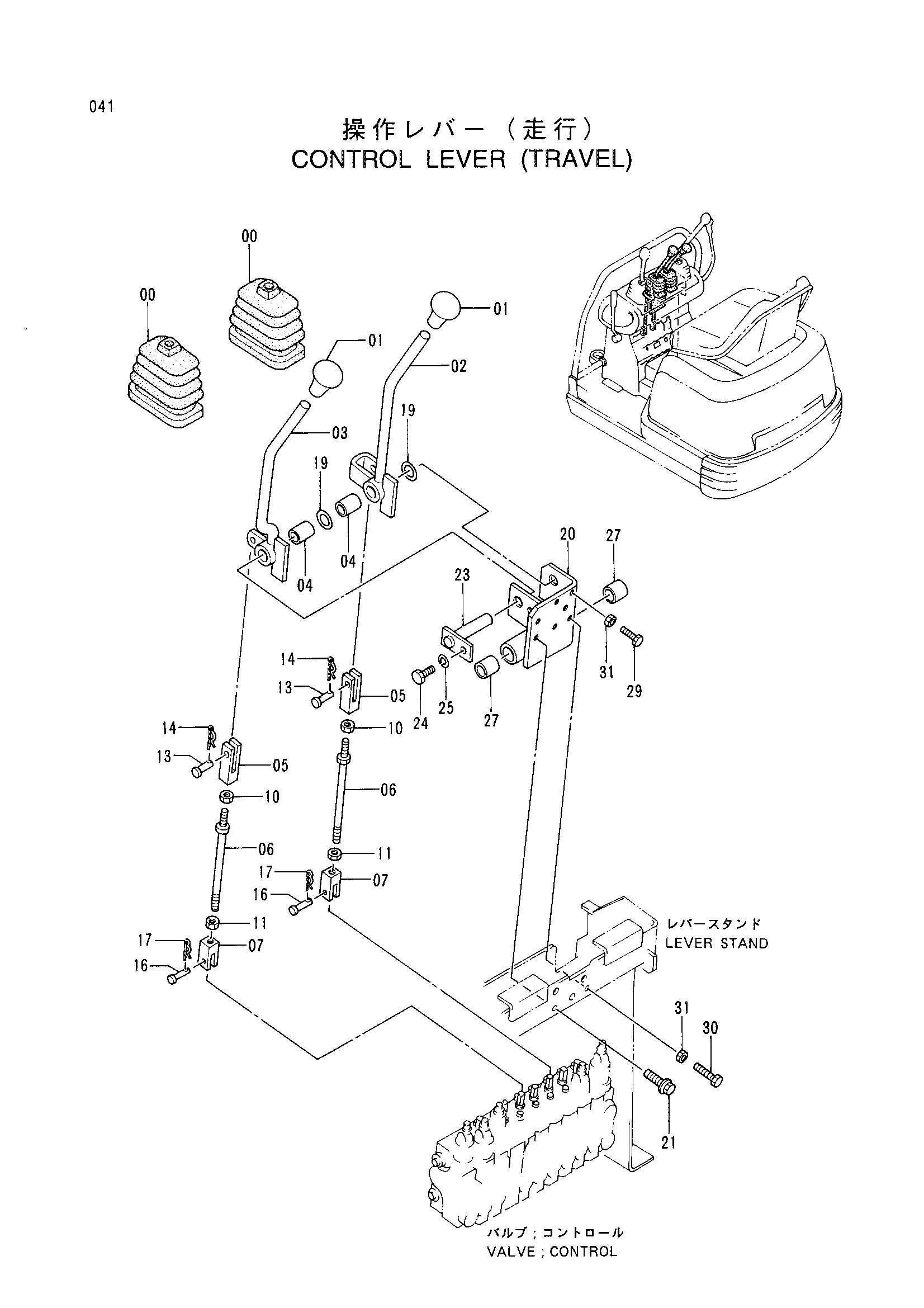

Заводская схема «Рычаг управления (ход)» для HITACHI EX5-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3057206 | Защитный чехол | 2 |
| 01 | 4280117 | Рукоятка | 2 |
| 02 | 8054810 | Рычаг R | 1 |
| 03 | 8054811 | Рычаг L | 1 |
| 04 | 4303298 | Втулка | 2 |
| 05 | M980844 | Концевой вилка | 2 |
| 06 | 9739591 | Шток | 2 |
| 07 | 4303289 | Концевой вилка(левый) | 2 |
| 10 | J231108 | Гайка | 2 |
| 11 | M580008 | Гайка (левый) | 2 |
| 13 | 4303287 | Палец | 2 |
| 14 | 4022697 | Стопорный палец | 2 |
| 16 | 4303288 | Палец | 2 |
| 17 | 4022696 | Стопорный палец | 2 |
| 19 | 4289754 | Регулировочная шайба | 3 |
| 20 | 8054812 | Кронштейн | 1 |
| 21 | J080816 | Болт с шайбой | 3 |
| 23 | 9739590 | Палец | 1 |
| 24 | J960816 | Болт | 1 |
| 25 | J251108 | Пружинная шайба | 1 |
| 27 | 4280298 | Втулка | 2 |
| 29 | J960632 | Болт | 2 |
| 30 | 4296152 | Болт | 2 |
| 31 | J231106 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
