Основной трубопроводы (6) — HITACHI EX5-2

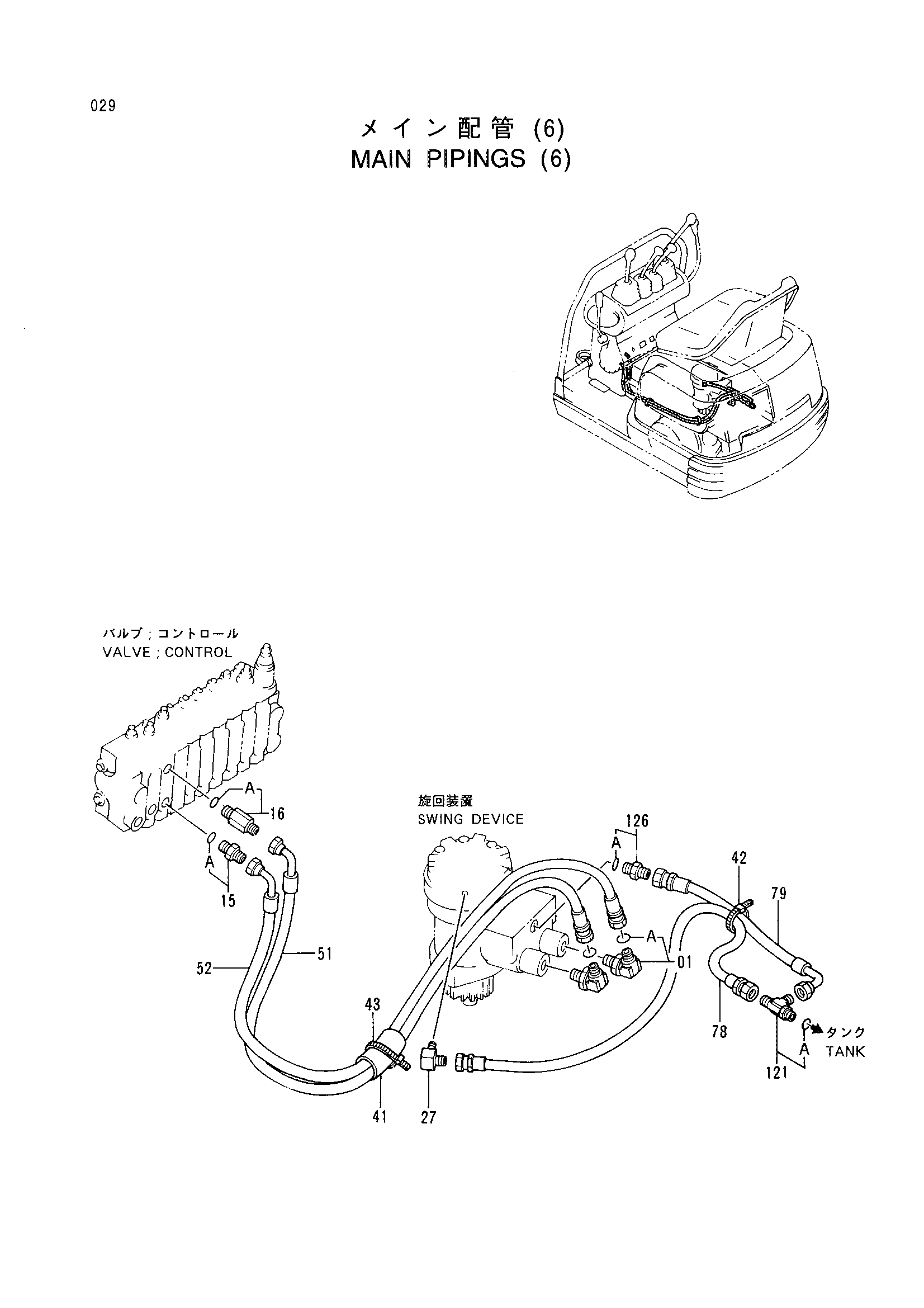

Заводская схема «Основной трубопроводы (6)» для HITACHI EX5-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4200465 | Адаптер | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4270517 | Адаптер | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4256211 | Угловой штуцер | 1 |
| 41 | 4279255 | Крышка | 1 |
| 42 | 4055311 | Ленточный зажим | 1 |
| 43 | 4055312 | Ленточный зажим | 1 |
| 51 | 4325570 | Шланг | 1 |
| 52 | 4325571 | Шланг | 1 |
| 78 | 4294589 | Шланг | 1 |
| 79 | 4328586 | Шланг | 1 |
| 121 | 4203171 | Тройник | 1 |
| 121A | 957366 | Уплотнительное кольцо | 1 |
| 126 | 4200468 | Адаптер | 1 |
| 126A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
