STD. рукоять 0.575M — HITACHI EX5-2

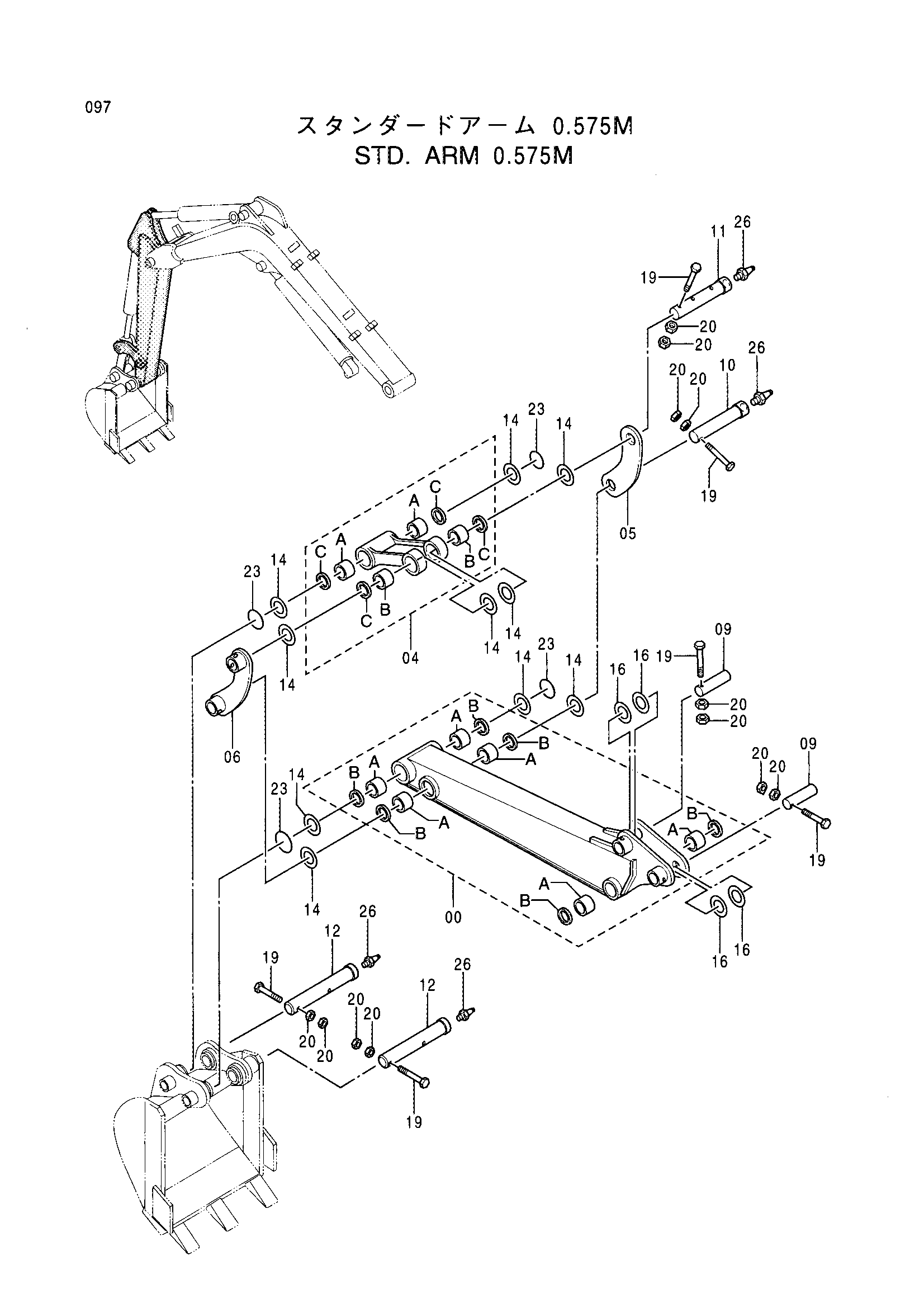

Заводская схема «STD. рукоять 0.575M» для HITACHI EX5-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9146660 | Рукоять в сборе | 1 |
| 00A | 4359773 | Втулка | 6 |
| 00B | 4359720 | Пылезащитное уплотнение | 6 |
| 04 | 9146661 | Тяга в сборе | 1 |
| 04A | 4359773 | Втулка | 2 |
| 04B | 4359775 | Втулка | 2 |
| 04C | 4359720 | Пылезащитное уплотнение | 6 |
| 05 | 4303594 | Тяга | 1 |
| 06 | 8054327 | Тяга | 1 |
| 09 | 4303589 | Палец | 2 |
| 10 | 4316291 | Палец | 1 |
| 11 | 4316292 | Палец | 1 |
| 12 | 4316290 | Палец | 2 |
| 14 | 4360229 | Регулировочная шайба | 10 |
| 16 | 4353617 | Регулировочная шайба | 4 |
| 19 | J960645 | Болт | 6 |
| 20 | J231106 | Гайка | 12 |
| 23 | 4303593 | Уплотнительное кольцо | 4 |
| 26 | J75481 | Пресс-маслёнка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
