Передний трубопроводы — HITACHI EX5-2

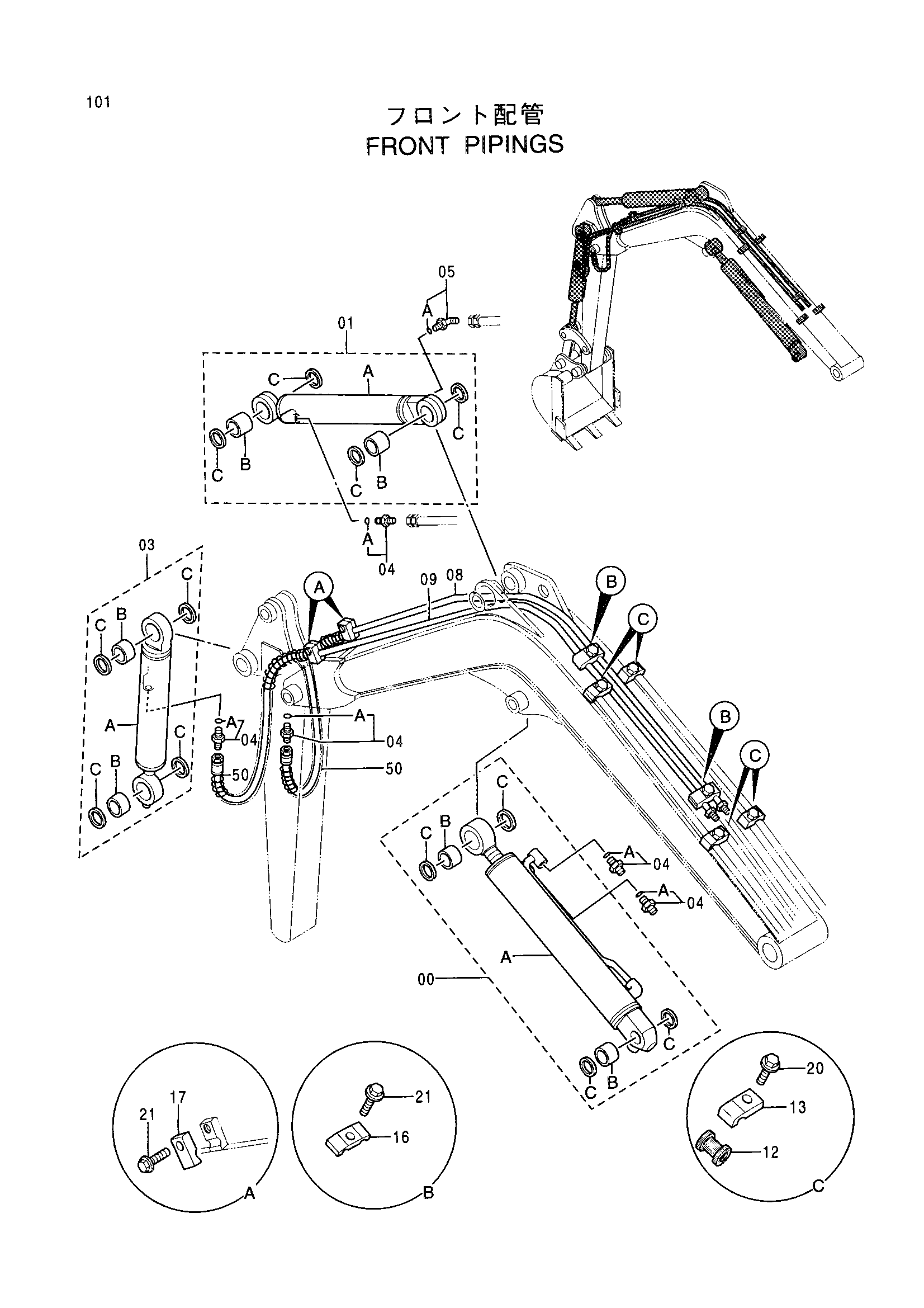

Заводская схема «Передний трубопроводы» для HITACHI EX5-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9146655 | Гидроцилиндр стрелы в сборе | 1 |
| 00A | 4360774 | Гидроцилиндр стрелы | 1 |
| 00B | 4359773 | Втулка | 2 |
| 00C | 4359720 | Пылезащитное уплотнение | 4 |
| 01 | 9146656 | Гидроцилиндр рукояти в сборе | 1 |
| 01A | 4360775 | Гидроцилиндр рукояти | 1 |
| 01B | 4359773 | Втулка | 2 |
| 01C | 4359720 | Пылезащитное уплотнение | 4 |
| 03 | 9146657 | Гидроцилиндр ковша в сборе | 1 |
| 03A | 4360776 | Гидроцилиндр ковша | 1 |
| 03B | 4359773 | Втулка | 2 |
| 03C | 4359720 | Пылезащитное уплотнение | 4 |
| 04 | 4200465 | Адаптер | 5 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4154670 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 8055308 | Трубка | 1 |
| 09 | 8055309 | Трубка | 1 |
| 12 | 4288070 | Резиновая втулка | 4 |
| 13 | 4362397 | Хомут трубки | 4 |
| 16 | 4362386 | Хомут трубки | 2 |
| 17 | 4362394 | Хомут трубки | 2 |
| 20 | J090830 | Болт с шайбой | 4 |
| 21 | J090825 | Болт с шайбой | 4 |
| 50 | 4325560 | Нейлоновый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
