Управление двигателем — HITACHI EX5

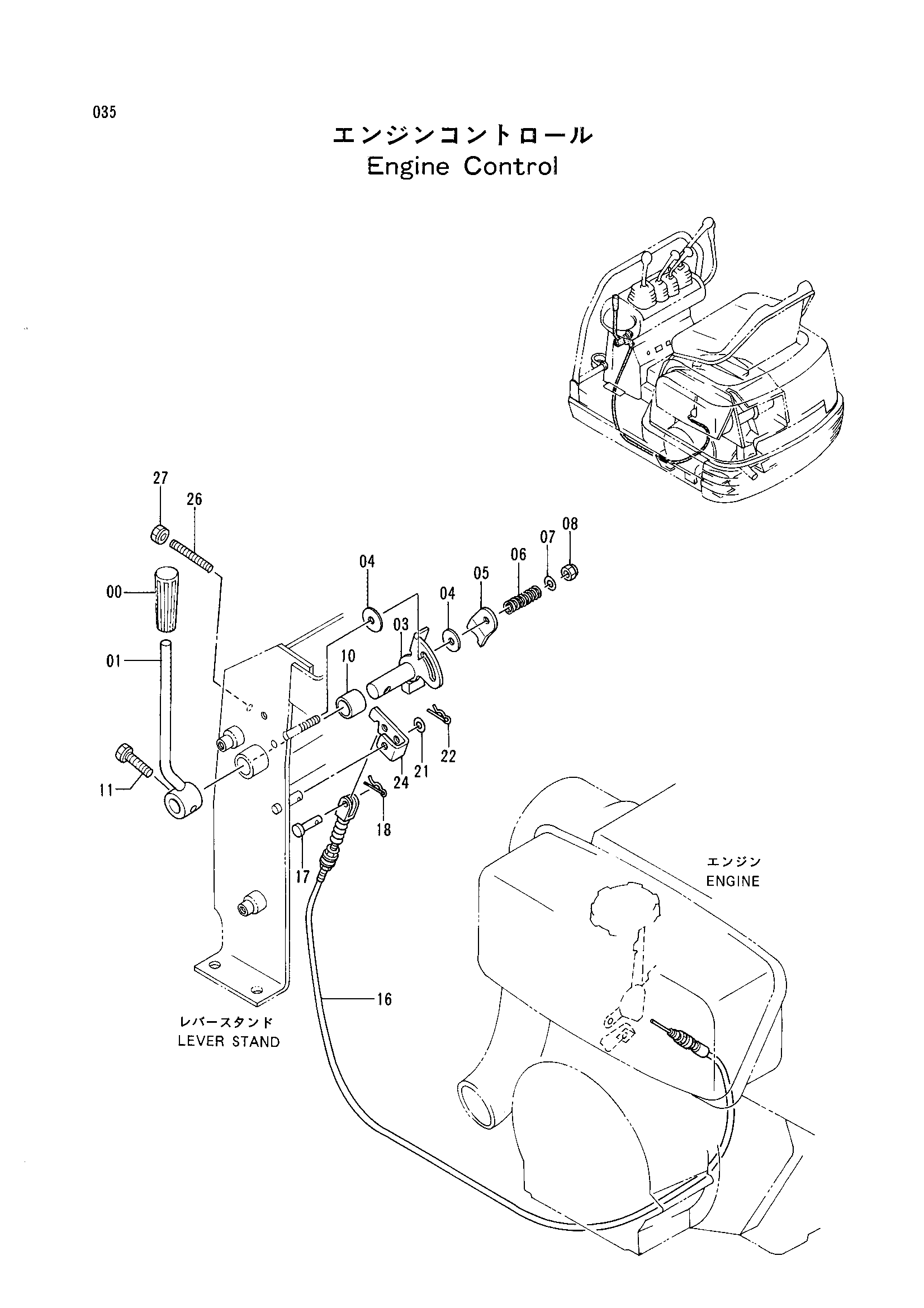

Заводская схема «Управление двигателем» для HITACHI EX5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4280104 | Рукоятка | 1 |
| 01 | 8054815 | Рычаг | 1 |
| 03 | 8056906 | Фланец | 1 |
| 04 | 4279721 | Пластина фрикционный | 2 |
| 05 | 4303294 | Пластина | 1 |
| 06 | 4279720 | Пружина | 1 |
| 07 | A590106 | Плоская шайба | 1 |
| 08 | 4045245 | U-образная гайка | 1 |
| 10 | 4303299 | Втулка | 1 |
| 11 | J010830 | Болт с шайбой | 1 |
| 16 | 4326299 | Трос управления | 1 |
| 17 | A740616 | Палец | 1 |
| 18 | 4022696 | Стопорный палец | 1 |
| 21 | A590108 | Плоская шайба | 1 |
| 22 | 4022697 | Стопорный палец | 1 |
| 24 | 4317689 | Рукоять | 1 |
| 26 | M000845 | Установочный винт | 1 |
| 27 | M500807 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
