Поворотная колонна — HITACHI EX5

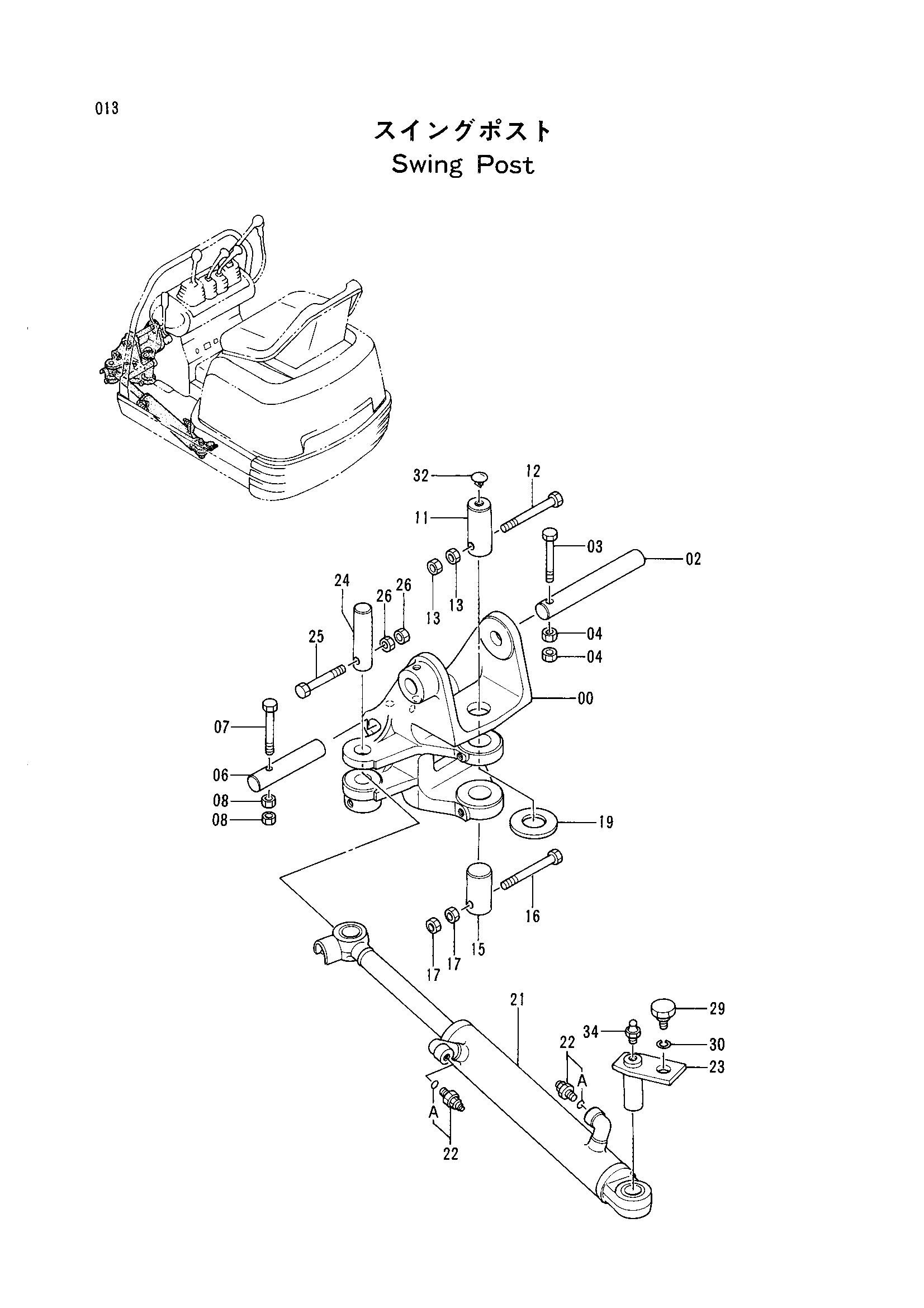

Заводская схема «Поворотная колонна» для HITACHI EX5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001362 | Поворот пост | 1 |
| 02 | 4302726 | Палец | 1 |
| 03 | J900865 | Болт | 1 |
| 04 | M500807 | Гайка | 2 |
| 06 | 4302727 | Палец | 1 |
| 07 | J900865 | Болт | 1 |
| 08 | M500807 | Гайка | 2 |
| 11 | 4302729 | Палец | 1 |
| 12 | J900885 | Болт | 1 |
| 13 | M500807 | Гайка | 2 |
| 15 | 4302730 | Палец | 1 |
| 16 | J900885 | Болт | 1 |
| 17 | M500807 | Гайка | 2 |
| 19 | 4277338 | Упорная пластина | 1 |
| 21 | 4320779 | Гидроцилиндр. поворот | 1 |
| 22 | 4200465 | Адаптер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 8056729 | Палец | 1 |
| 24 | 4302728 | Палец | 1 |
| 25 | J900865 | Болт | 1 |
| 26 | M500807 | Гайка | 2 |
| 29 | 4294098 | Болт | 1 |
| 30 | 984054 | Пружинная шайба | 1 |
| 32 | 4288579 | Пробка | 1 |
| 34 | J75481 | Пресс-маслёнка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
