Управление педаль (стрела поворот) — HITACHI EX5

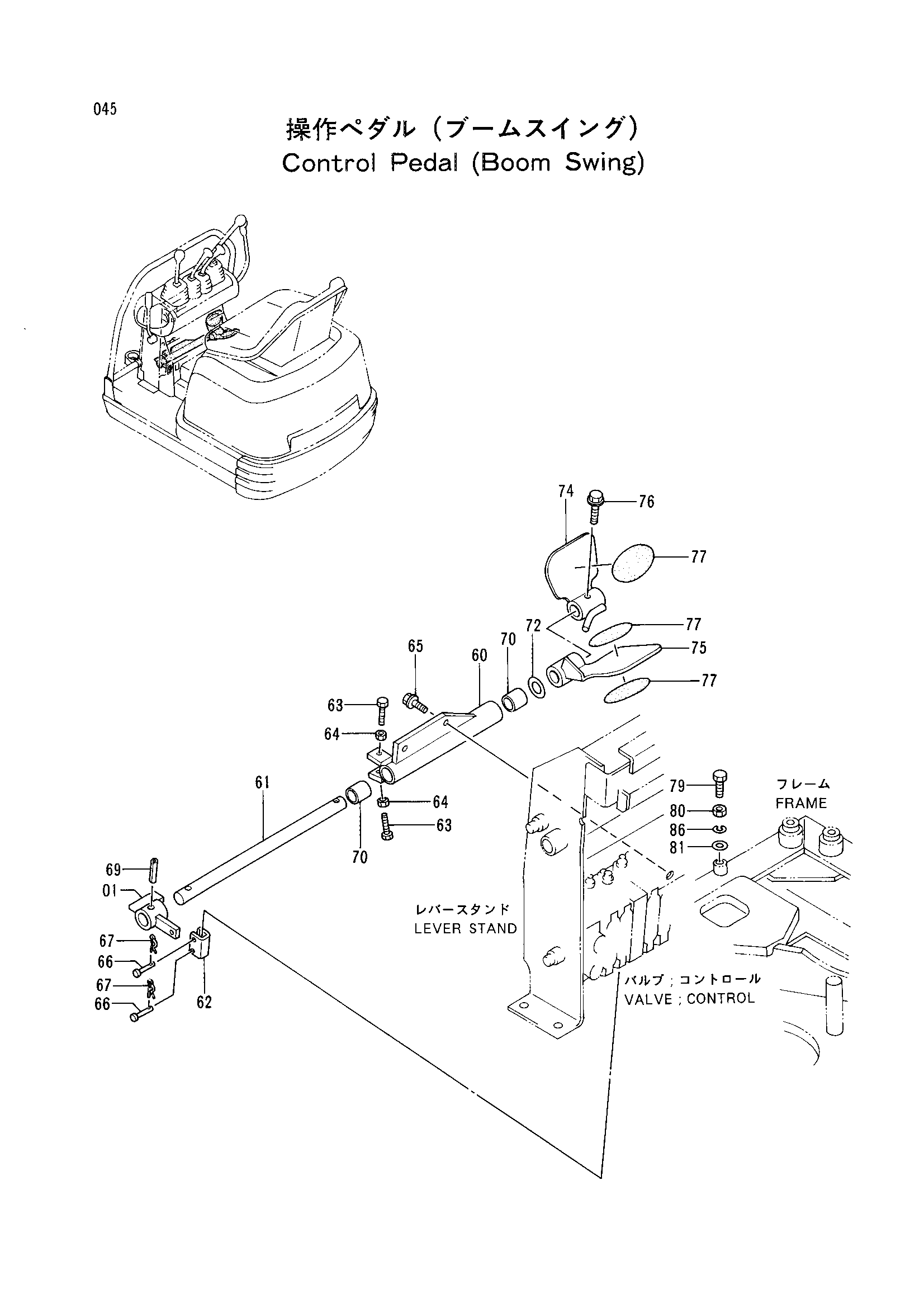

Заводская схема «Управление педаль (стрела поворот)» для HITACHI EX5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8056968 | Рукоять | 1 |
| 60 | 8056965 | Кронштейн поворот | 1 |
| 61 | 4318195 | Вал поворот | 1 |
| 62 | 4318194 | Ринк | 1 |
| 63 | 4296152 | Болт | 2 |
| 64 | M500605 | Гайка | 2 |
| 65 | J020820 | Болт с шайбой | 2 |
| 66 | 4303288 | Палец | 2 |
| 67 | 4022696 | Стопорный палец | 2 |
| 69 | 4504781 | Пружинный штифт | 1 |
| 70 | 4280298 | Втулка | 2 |
| 72 | 4294498 | Регулировочная шайба | 3 |
| 74 | 8056966 | Педаль R | 1 |
| 75 | 8056967 | Педаль L | 1 |
| 76 | J010830 | Болт с шайбой | 1 |
| 77 | 4318196 | Лента | 3 |
| 79 | J900825 | Болт | 1 |
| 80 | M500807 | Гайка | 1 |
| 81 | A590108 | Плоская шайба | 1 |
| 86 | A590908 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
