Рычаг управления (отвал) — HITACHI EX5

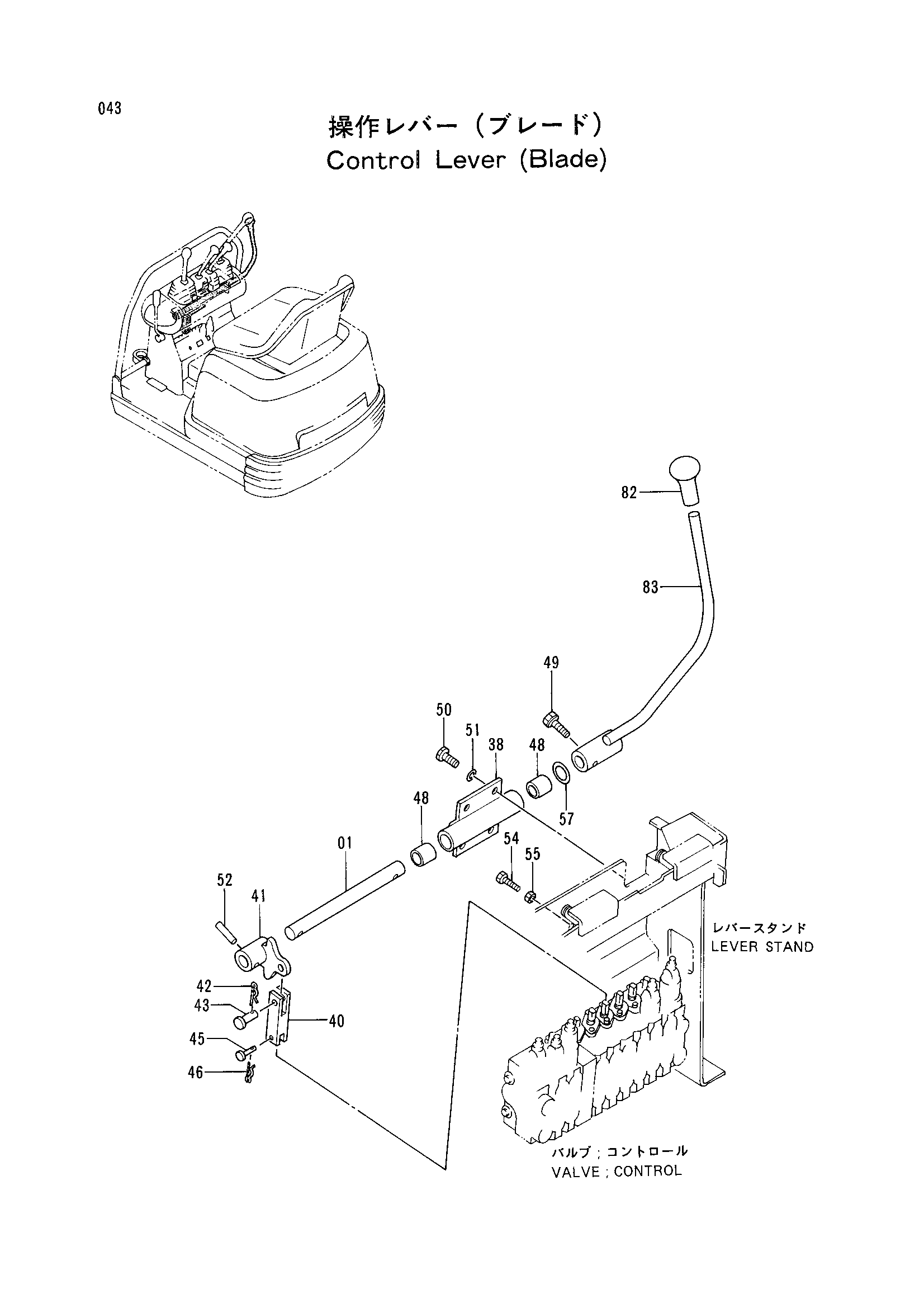

Заводская схема «Рычаг управления (отвал)» для HITACHI EX5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4303290 | Вал | 1 |
| 38 | 8054814 | Кронштейн | 1 |
| 40 | 4303291 | Тяга | 1 |
| 41 | 9738771 | Рукоять | 1 |
| 42 | 4303287 | Палец | 1 |
| 43 | 4022697 | Стопорный палец | 1 |
| 45 | 4303288 | Палец | 1 |
| 46 | 4022696 | Стопорный палец | 1 |
| 48 | 4280298 | Втулка | 2 |
| 49 | J010830 | Болт с шайбой | 1 |
| 50 | J900820 | Болт | 4 |
| 51 | A590908 | Пружинная шайба | 4 |
| 52 | 4504781 | Пружинный штифт | 1 |
| 54 | 4296152 | Болт | 2 |
| 55 | M500605 | Гайка | 2 |
| 57 | 4294498 | Регулировочная шайба | 4 |
| 82 | 4280117 | Рукоятка | 1 |
| 83 | 8057428 | Рычаг отвал | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
