Гидроцилиндр отвала — HITACHI EX5

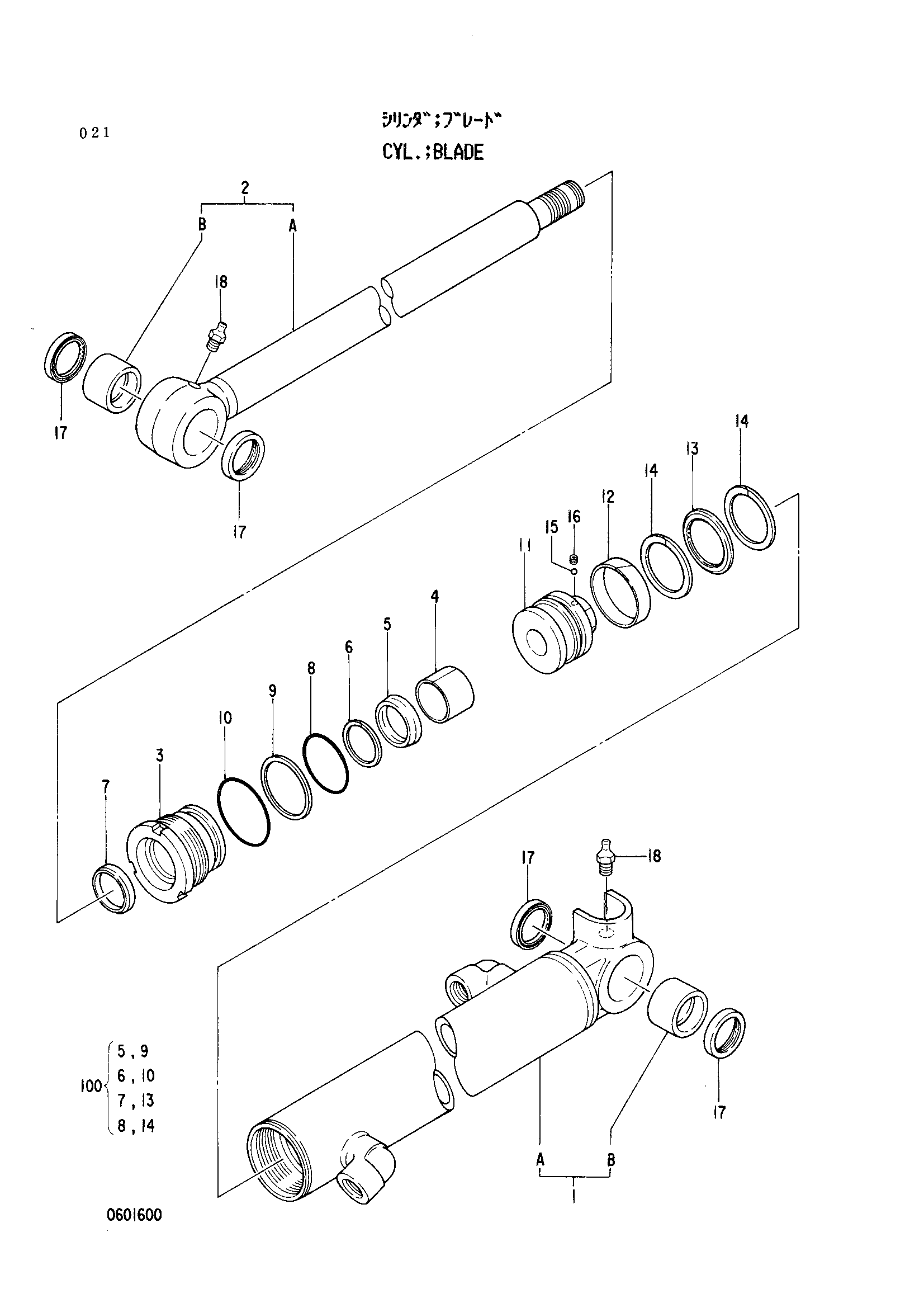

Заводская схема «Гидроцилиндр отвала» для HITACHI EX5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4320780 | Гидроцилиндр отвала | 1 | |
| 1 | 4323890 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0600801 | Втулка пальца | 1 |
| 2 | 4323891 | Шток поршня в сборе | 1 |
| 2B | 0600801 | Втулка пальца | 1 |
| 3 | 0600901 | Головка гидроцилиндра | 1 |
| 4 | 0600902 | Втулка | 1 |
| 5 | 0429904 | U-образная манжета | 1 |
| 6 | 0429905 | Опорное кольцо | 1 |
| 7 | 0429906 | Грязесъёмное кольцо | 1 |
| 8 | 0600807 | Уплотнительное кольцо | 1 |
| 9 | 0600811 | Опорное кольцо | 1 |
| 10 | 0600809 | Уплотнительное кольцо | 1 |
| 11 | 0600903 | Поршень | 1 |
| 12 | 0600816 | Износостойкое кольцо | 1 |
| 13 | 0600817 | Уплотнение | 1 |
| 14 | 0600818 | Опорное кольцо | 2 |
| 15 | 0429917 | Стальной шарик | 1 |
| 16 | 0600819 | Установочный винт | 1 |
| 17 | 0600821 | Пылезащитное уплотнение | 4 |
| 18 | 0429920 | Пресс-маслёнка | 2 |
| 100 | 4323883 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
