Управление короб — HITACHI EX5

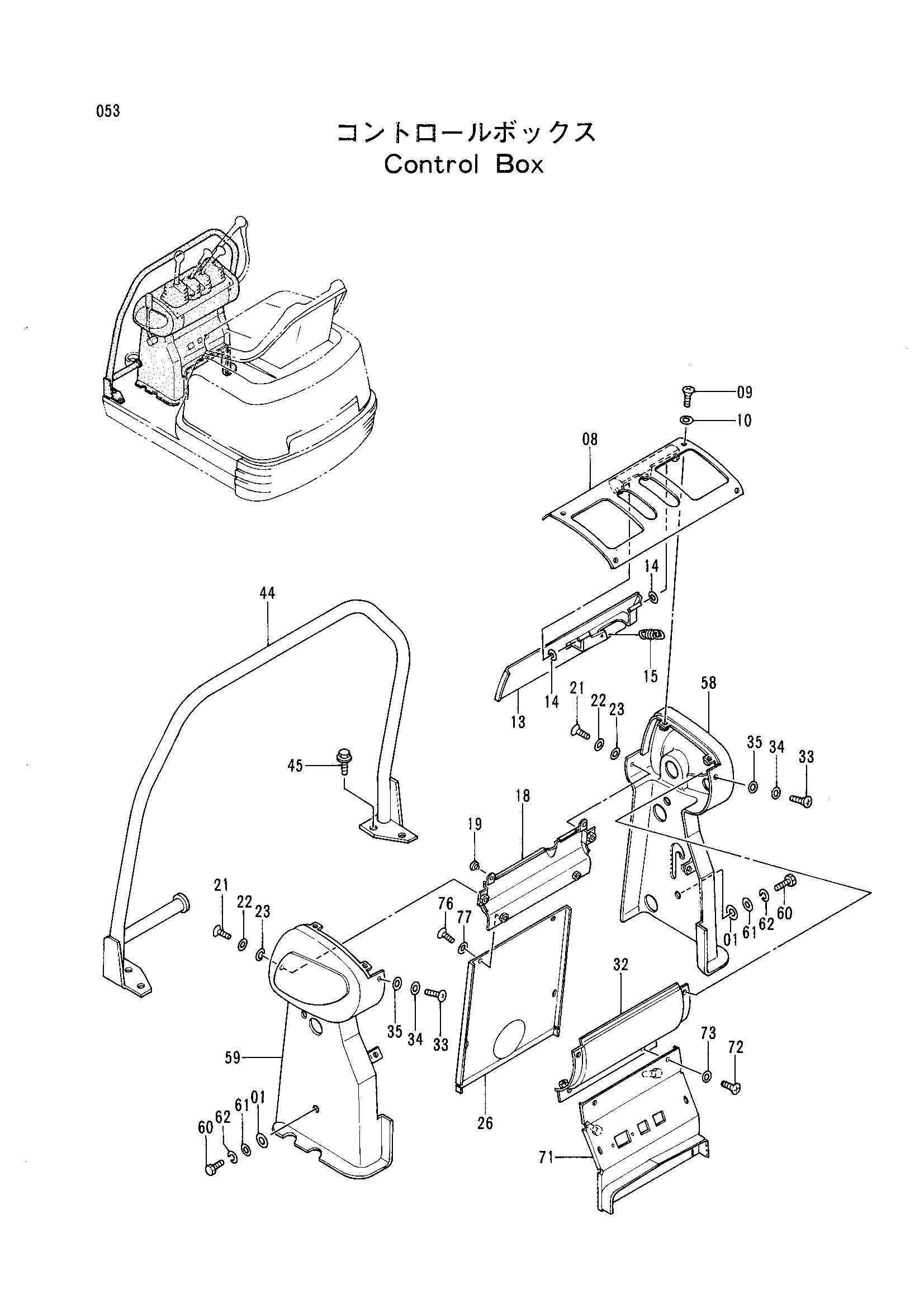

Заводская схема «Управление короб» для HITACHI EX5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4303547 | Шайба | 4 |
| 08 | 7026296 | Крышка верхний | 1 |
| 09 | 4288024 | Винт | 4 |
| 10 | 4287806 | Шайба | 4 |
| 13 | 7026297 | Крышка передний | 1 |
| 14 | 4280194 | Шайба | 2 |
| 15 | 4280195 | Пружина | 1 |
| 18 | 7026298 | Крышка (F) | 1 |
| 19 | 4280193 | Амортизатор резиновый | 2 |
| 21 | 4287805 | Винт | 2 |
| 22 | 4287806 | Шайба | 2 |
| 23 | 4303548 | Шайба | 2 |
| 26 | 2034301 | Панель передний | 1 |
| 32 | 7026299 | Крышка (правый) | 1 |
| 33 | 4287805 | Винт | 4 |
| 34 | 4287806 | Шайба | 4 |
| 35 | 4303548 | Шайба | 4 |
| 44 | 7026295 | Стойка | 1 |
| 45 | J020825 | Болт с шайбой | 4 |
| 58 | 6013605 | Крышка стойка(правый) | 1 |
| 59 | 6013606 | Крышка стойка(левый) | 1 |
| 60 | J900820 | Болт | 4 |
| 61 | A590108 | Плоская шайба | 4 |
| 62 | A590908 | Пружинная шайба | 4 |
| 71 | 7027524 | Указатель панель | 1 |
| 72 | 4288024 | Винт | 4 |
| 73 | 4287806 | Шайба | 4 |
| 76 | 4288024 | Винт | 4 |
| 77 | 4287806 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
