Передний трубопроводы — HITACHI EX5

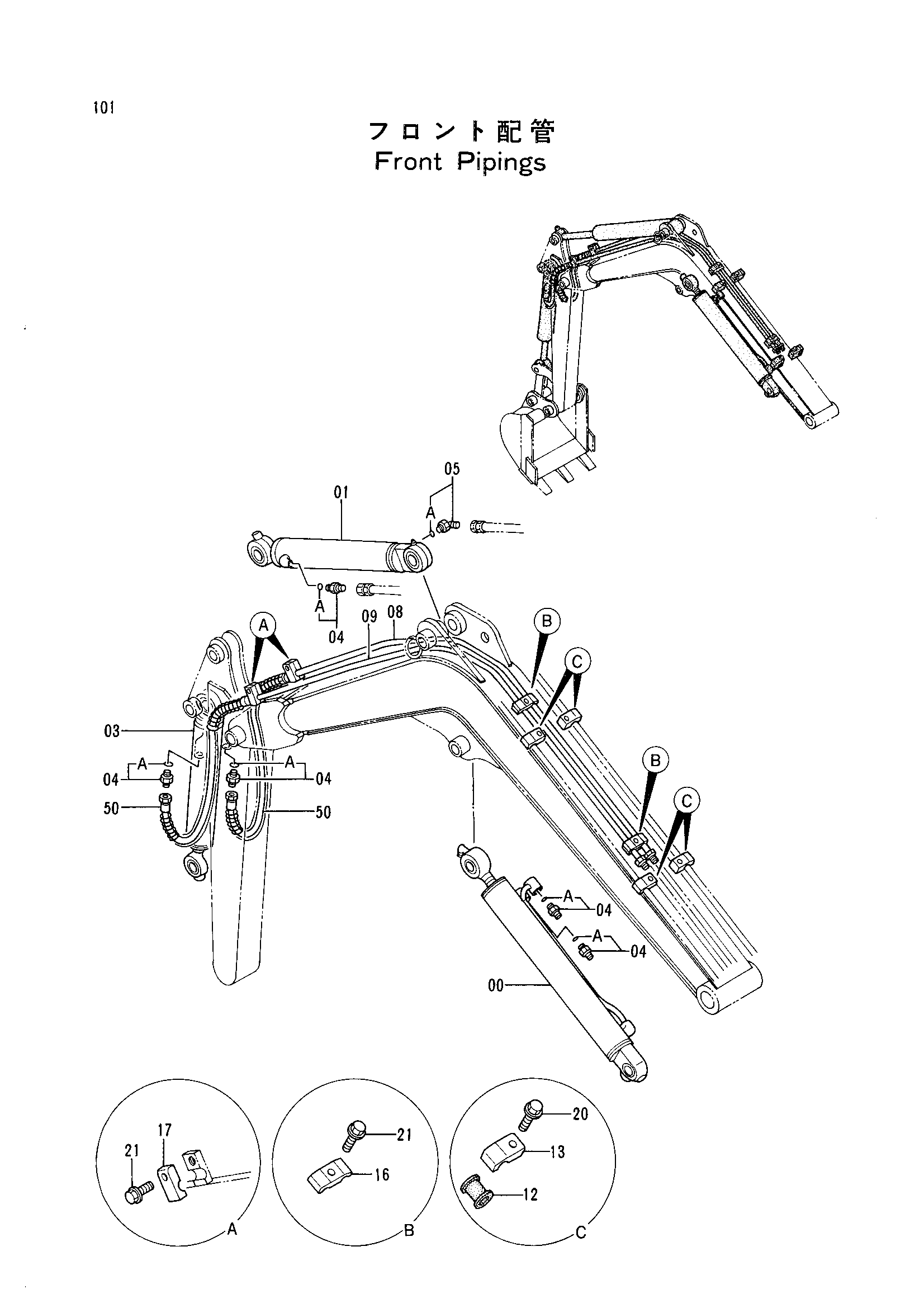

Заводская схема «Передний трубопроводы» для HITACHI EX5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4320776 | Гидроцилиндр стрелы | 1 |
| 01 | 4320777 | Гидроцилиндр рукояти | 1 |
| 03 | 4320778 | Гидроцилиндр ковша | 1 |
| 04 | 4200465 | Адаптер | 5 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4154670 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 8055308 | Трубка | 1 |
| 09 | 8055309 | Трубка | 1 |
| 12 | 4288070 | Резиновая втулка | 4 |
| 13 | 4288069 | Хомут трубки | 4 |
| 16 | 4275551 | Хомут трубки | 2 |
| 17 | 4275552 | Хомут трубки | 2 |
| 20 | J020830 | Болт с шайбой | 4 |
| 21 | J020825 | Болт с шайбой | 4 |
| 50 | 4325560 | Нейлоновый шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
