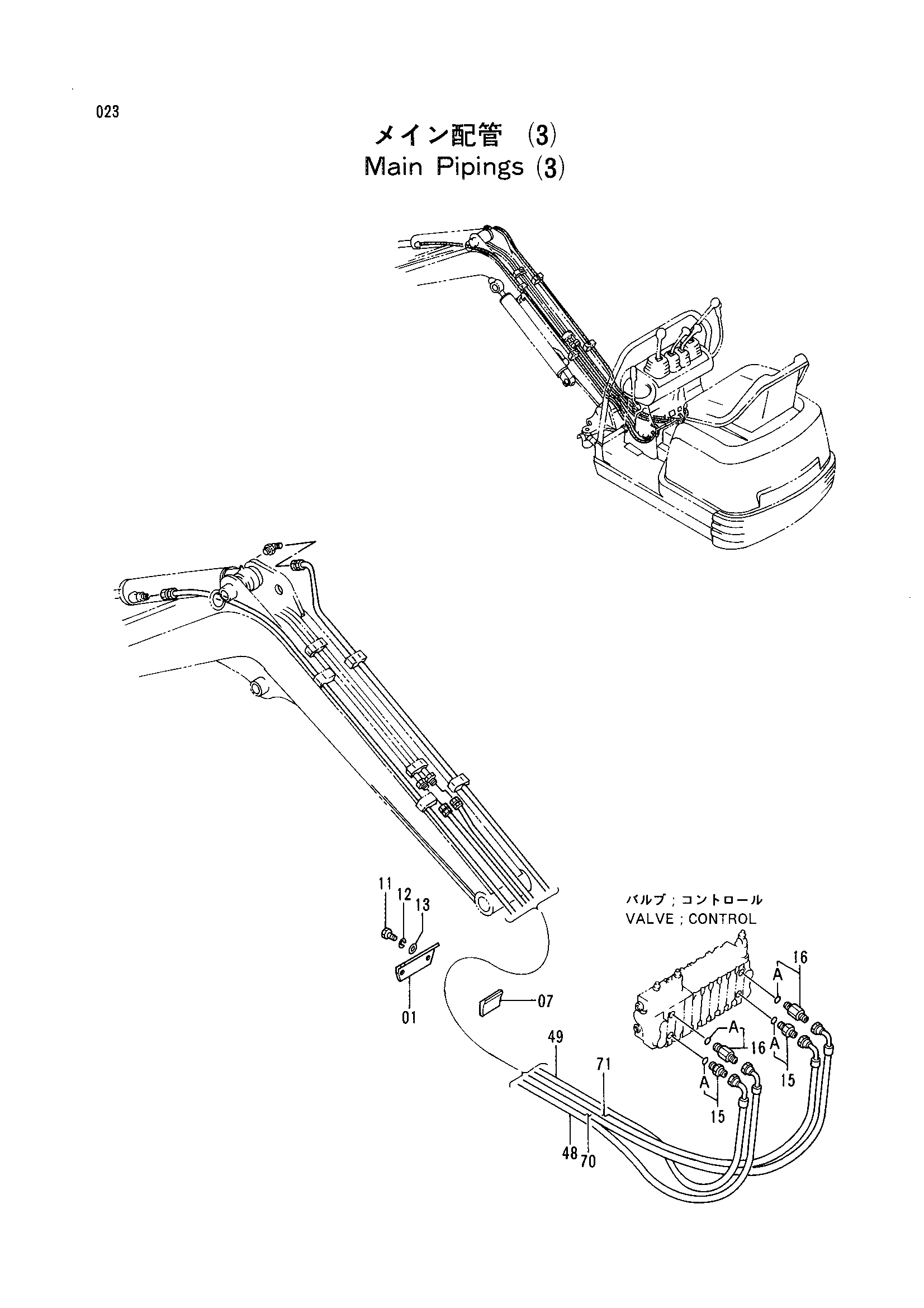

Основной трубопроводы (3) — HITACHI EX5
Заводская схема «Основной трубопроводы (3)» для HITACHI EX5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3062153 | Хомут шланга | 1 |
| 07 | 4303436 | Втулка | 1 |
| 11 | J900820 | Болт | 2 |
| 12 | A590908 | Пружинная шайба | 2 |
| 13 | A590108 | Плоская шайба | 2 |
| 15 | 4200465 | Адаптер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 16 | 4270517 | Адаптер | 2 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 48 | 4323008 | Шланг (C/V - рукоять шток) | 1 |
| 49 | 4326022 | Шланг (C/V - рукоять нижний) | 1 |
| 70 | 4323022 | Шланг (C/V - ковш шток) | 1 |
| 71 | 4323023 | Шланг (C/V - ковш нижний) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
